Schienenverbinder 081321

Wampfler Schienenverbinder 081321

Der Conductix-Wampfler Schienenverbinder 081321 verbindet Schienenabschnitte der SinglePowerLine 0813 mechanisch und elektrisch und sorgt für eine zuverlässige Stromübertragung entlang langer Fahrwege. Je nach Leitermaterial unterstützt der Verbinder die Kontrolle des Stoßspalts von 2 bis max. 3 mm und kann mit Isolierkappenhälften für den Berührungsschutz ergänzt werden.

Systemkompatibel: ausgelegt für SinglePowerLine 0813.
Sichere Verbindung: mechanische und elektrische Kopplung von Schienenstößen.
Varianten nach Leitermaterial: Ausführungen für CU sowie ST/AL.
Spaltkontrolle: funktionsgerechter Stoßspalt 2 bis max. 3 mm über Anschlag/Sichtfenster.
Berührungsschutz: Ergänzung durch Isolierkappenhälften vorgesehen.
Leistungsstark: je nach Typ für 800 A, 1000 A oder 1250 A.
Korrosionsoptionen: Befestigungselemente verzinkt oder Edelstahl (je nach Ausführung).

6 Artikel → Schienenverbinder 081321

Schienenverbinder 081321

Polzahl
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

Systemkompatibel: ausgelegt für SinglePowerLine 0813.
Sichere Verbindung: mechanische und elektrische Kopplung von Schienenstößen.
Varianten nach Leitermaterial: Ausführungen für CU sowie ST/AL.
Spaltkontrolle: funktionsgerechter Stoßspalt 2 bis max. 3 mm über Anschlag/Sichtfenster.
Berührungsschutz: Ergänzung durch Isolierkappenhälften vorgesehen.
Leistungsstark: je nach Typ für 800 A, 1000 A oder 1250 A.
Korrosionsoptionen: Befestigungselemente verzinkt oder Edelstahl (je nach Ausführung).

Informationen: Schienenverbinder 081321

Der Schienenverbinder 081321 ist die Systemkomponente zur mechanischen und elektrischen Verbindung von Schienenabschnitten innerhalb der SinglePowerLine 0813. Er stellt die leitfähige, niederohmige Verbindung an Stoßstellen her und unterstützt damit eine zuverlässige Energieübertragung entlang langer Fahrwege.

Je nach Leitermaterial der Stromschiene verfügen die Verbinder über einen Anschlag (z. B. bei Aluminium mit Edelstahlband und CopperECO) oder ein Sichtfenster (Kupfer), um den funktionsbedingt notwendigen Spalt von 2 bis max. 3 mm an den Schienenenden kontrollieren zu können.

Für den Berührungsschutz sind zwei Isolierkappenhälften vorgesehen, die mit zwei Schrauben verschraubt werden.

Produktbild

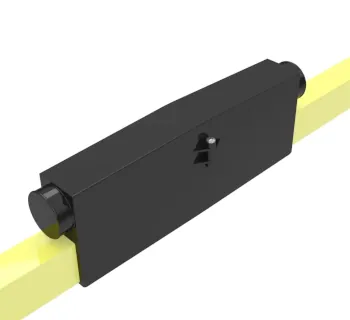

Schienenverbinder 081321 als Schraubverbinder im SinglePowerLine-0813-System

Einsatzbereiche

Der Schienenverbinder 081321 wird überall dort eingesetzt, wo Schienen der SinglePowerLine 0813 streckenweise aufgebaut und an Stoßstellen elektrisch sowie mechanisch gekoppelt werden müssen – typischerweise in Krananlagen (Brücken-, Portal- und Prozesskrane) sowie weiteren Anwendungen mit hohen Stromstärken.

Unterschiede der Varianten

Werkstoff Schiene: Ausführungen für CU (Kupfer) oder ST/AL.
Werkstoff Befestigungselemente: je nach Typ verzinkt oder Edelstahl.
Stromstärke: je nach Ausführung 800 A, 1000 A oder 1250 A.
Isoliermaterial: PC (Polycarbonat) in der Typenübersicht.
Polzahl: 1 (in dieser Typenübersicht).

Technische Daten (Typenübersicht)

Bezeichnung	Polzahl	Stromstärke	Werkstoff Befestigungselemente	Werkstoff Isoliermaterial	Werkstoff Schiene	Phase / PE	Bestellnummer	Mat.-Nr.
VERBINDER 0813 1P CU800A SC GA	1	800 A	verzinkt	PC	CU	PHASE, SCHUTZLEITER	081321-1	18895
VERBINDER 0813 1P ST/AL SC GA	1	1000 A	verzinkt	PC	ST/AL	PHASE, SCHUTZLEITER	081321-2	18896
VERBINDER 0813 1P CU1250A SC GA	1	1250 A	verzinkt	PC	CU	PHASE, SCHUTZLEITER	081321-3	18897
VERBINDER 0813 1P ST/AL SC SS	1	1000 A	Edelstahl	PC	ST/AL	PHASE, SCHUTZLEITER	081321-4	18898
VERBINDER 0813 1P CU1250A SC SS	1	1250 A	Edelstahl	PC	CU	PHASE, SCHUTZLEITER	081321-5	18899
VERBINDER 0813 1P CU800A SC SS	1	800 A	Edelstahl	PC	CU	PHASE, SCHUTZLEITER	081321-6	24394

Sicherheitsaspekte und Normen

Für das System SinglePowerLine 0813 sind die isolierten Sicherheitsschleifleitungen als berührungsgeschützt nach DIN EN 60529 beschrieben; für vertikalen Stromabnehmereingriff wird IP 23, für horizontalen Stromabnehmereingriff IP 21 genannt. Der Schienenverbinder 081321 ist Teil dieser Systemausführung und wird mit zusätzlichen Isolierkappenhälften für den Berührungsschutz ergänzt.

Montagehinweise

Kontaktflächen vorbereiten: Schienenverbindungen an allen Kontaktstellen metallisch blank ausführen und zum Korrosionsschutz dünn mit Kontaktfett (Bestell-Nr. 080021) bestreichen.
Verschraubung: Ausführung als kompakter Schraubverbinder; Anzugsmomente der Klemmschrauben beachten (Drehmomentschlüssel).
Dehnung berücksichtigen: Abstand zwischen Schienenhalter und Verbinder muss ≥ 400 mm sein, um Wärmedehnung zu ermöglichen.
Stoßspalt prüfen: je nach Leitermaterial über Anschlag oder Sichtfenster den erforderlichen Spalt von 2 bis max. 3 mm kontrollieren.
Berührungsschutz: zwei Isolierkappenhälften montieren und mit zwei Schrauben verschrauben.

Passende Artikel/Zubehör

Schleifleitungsschiene (SinglePowerLine 0813) – Stromschiene für lange Fahrwege im System 0813.
Schienenhalter 0813 – Aufhängung und definierte Führung der Schiene (Montage an Spannarm/C-Schiene).
Einspeiseverbinder 081351 – Einspeisung anstelle eines normalen Schienenverbinders.
Endkappen 0813 – Abschluss und Berührungsschutz freier Schienenenden.
Stromabnehmer 08130 – Energieübertragung zur bewegten Einheit im System 0813.
Schleifkontakte mit Isolierung 0813 – zusätzlicher Berührungsschutz am Stromabnehmerkontakt.
