Wampfler Einfahrtrichter 0813

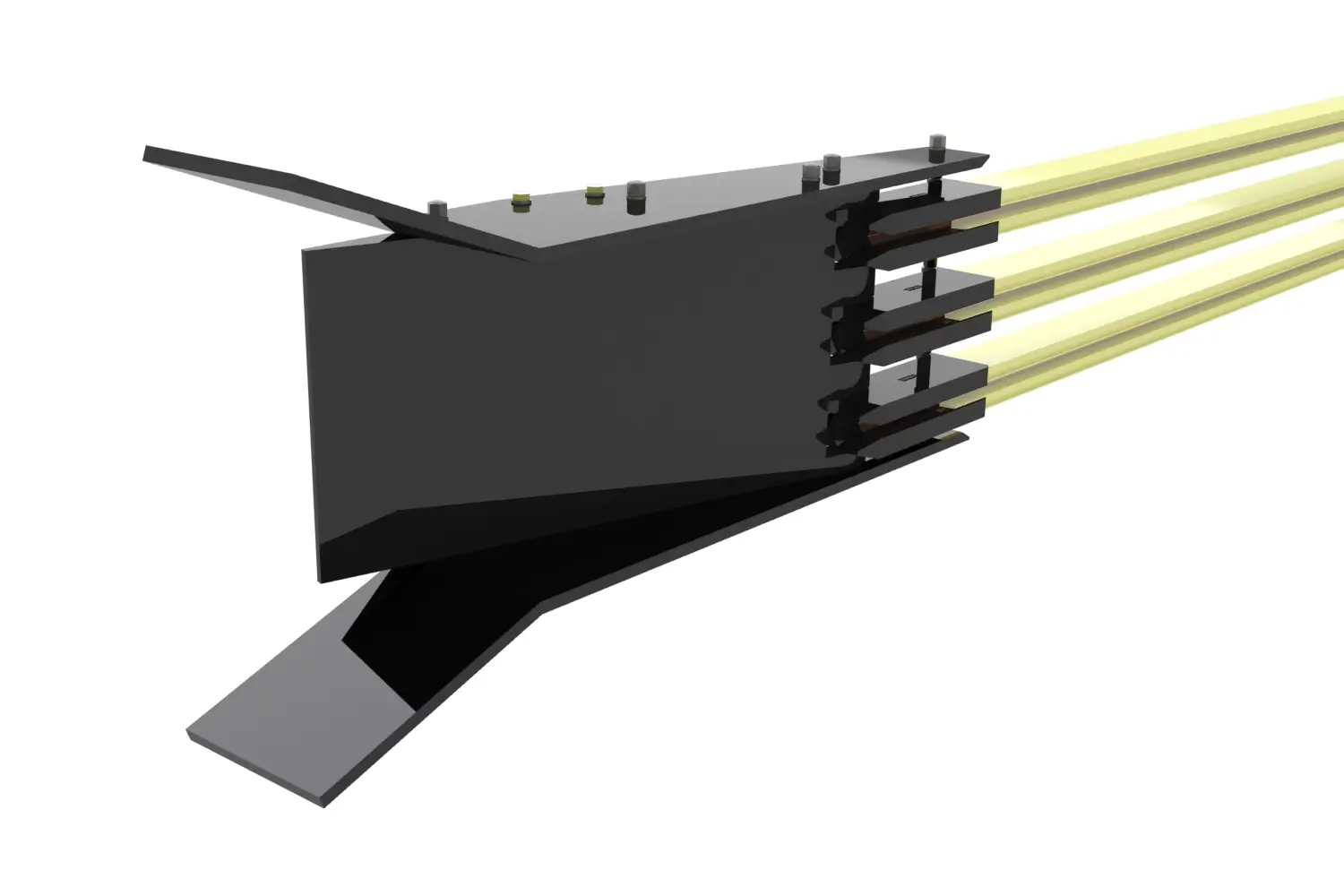

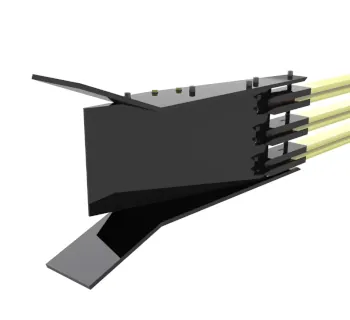

Der Einfahrtrichter 0813 ist ein Systembauteil des isolierten Schleifleitungssystems SinglePowerLine Programm 0813 von Conductix-Wampfler. Er ermöglicht das kontrollierte Ein- und Ausfahren von Stromabnehmern aus der Schleifleitung und sorgt für eine sichere Zentrierung des Stromabnehmerkopfes.

Typische Einsatzbereiche sind Brücken- und Portalkrane, Prozesskrane, Containerkrane sowie Förder- und Fahranlagensysteme, in denen das Programm 0813 zur Energieversorgung genutzt wird.

Funktion und Einsatzbereich

Einfahrtrichter werden überall dort eingesetzt, wo der Stromabnehmer das Schleifleitungssystem definiert verlassen oder wieder in das System einfahren muss, zum Beispiel an Überfahrstellen, Wartungsbereichen oder Parkpositionen.

• Führt den Stromabnehmer von außen auf die Schleifleitung und zentriert ihn in der Fahrbahn.
• Kompatibel mit den dafür vorgesehenen Stromabnehmern 0813 (z. B. Ausführungen mit Trichterüberfahrt).
• Geeignet für Mehrpolsysteme mit Phase und Schutzleiter im Programm 0813.
• Besonders für gerade Bahnverläufe mit Überfahrbereichen im Kran- und Förderanlagenbau ausgelegt.

Der Einfahrtrichter wird fest mit der Anlagenkonstruktion verbunden und bildet die mechanische Einlaufzone für die anfahrenden Stromabnehmer.

Konstruktive Merkmale

Die Geometrie des Einfahrtrichters 0813 ist so ausgelegt, dass seitliche und vertikale Versätze zwischen Stromabnehmer und Schleifleitung sicher ausgeglichen werden.

• Trichterförmige Führungsgeometrie zur Zentrierung des Stromabnehmers vor dem Einlauf in die Schleifschiene.
• Ausführung für Mehrpolsysteme mit 3-poliger oder 4-poliger Schleifleitung (Phase + Schutzleiter).
• Für Überfahrten 0813 geeignet, in Verbindung mit passenden Stromabnehmern mit Trichterüberfahrt.
• Mechanisch robust ausgelegt; der Einfahrtrichter wird als Verschleißteil eingestuft und ist entsprechend einfach austauschbar.

Durch den definierten Verlauf der Auflauframpe werden Stoßbelastungen reduziert und ein ruhiger Einlauf des Stromabnehmers in das Schleifprofil erzielt.

Montage- und Betriebsgrenzen

Für einen zuverlässigen Betrieb des Einfahrtrichters 0813 sind die zulässigen Einbautoleranzen und Betriebsgeschwindigkeiten zu beachten.

• Maximal empfohlene Geschwindigkeit für Trichtereinfahrten: 80 m/min.
• Der Einfahrtrichter zentriert den Stromabnehmer bei einem Seiten- und Höhenversatz von bis zu ±25 mm.
• Empfohlen sind Einstellungen mit Versätzen von unter ±10 mm, um Verschleiß zu minimieren und den Einlauf zu optimieren.
• Ein gleichzeitiger Einbau mit maximalen Versätzen in x- und y-Richtung ist unzulässig.
• Der Einfahrtrichter ist als Verschleißteil vorgesehen und im Rahmen der Anlagenwartung regelmäßig zu prüfen und bei Bedarf auszutauschen.

Zusätzlich sind die Vorgaben aus der Bedienungs- und Montageanleitung Programm 0813 von Conductix-Wampfler zu beachten.

Varianten und Systemintegration

Einfahrtrichter 0813 werden passend zur Polzahl des Schleifleitungssystems gewählt. Die gängigen Varianten im Programm 0813 sind auf die entsprechenden Schleifleitungsschienen abgestimmt.

• Ausführungen für 3-polige Systeme (z. B. 3P L=615 mm / 620 mm NE).
• Ausführungen für 4-polige Systeme (z. B. 4P L=615 mm / 620 mm NE).
• Alle Varianten mit Phase / Schutzleiter und PE-Position neutral, passend zu den zugehörigen Schleifleitungskomponenten.
• Der Einfahrtrichter selbst führt keinen Strom (Stromstärke 0 A), sondern dient ausschließlich als mechanische Führungseinheit.

Für eine vollständige Systemauslegung werden die Einfahrtrichter 0813 zusammen mit Schleifleitungsschienen, Dehnelementen, Einspeisungen, Trennstellen und den passenden Stromabnehmern Programm 0813 spezifiziert.
