Einspeiseverbinder 081351

Wampfler Einspeiseverbinder 081351

Der Conductix-Wampfler Einspeiseverbinder 081351 wird im System SinglePowerLine 0813 anstelle eines Schienenverbinders eingesetzt und ermöglicht die Energieeinspeisung direkt in der Strecke. Der Anschluss erfolgt über Stehbolzen und Rohrkabelschuhe (Leitung und Kabelschuh nicht enthalten) und kann mit Isolierkappenhälften für den Berührungsschutz ergänzt werden.

Streckeneinspeisung: Einspeisung direkt im Schienenstrang, anstelle eines Verbinders.
Systemkompatibel: passend für SinglePowerLine 0813.
Definierter Anschluss: über Stehbolzen und Rohrkabelschuhe.
Berührungsschutz: Isolierkappenhälften vorgesehen.
Varianten verfügbar: Ausführungen für AL / CopperECO oder CU.
Montageparameter: max. 31 Nm, Leitungs-Ø max. 25 mm (gemäß Angabe).

4 Artikel → Einspeiseverbinder 081351

Einspeiseverbinder 081351

Polzahl
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

Streckeneinspeisung: Einspeisung direkt im Schienenstrang, anstelle eines Verbinders.
Systemkompatibel: passend für SinglePowerLine 0813.
Definierter Anschluss: über Stehbolzen und Rohrkabelschuhe.
Berührungsschutz: Isolierkappenhälften vorgesehen.
Varianten verfügbar: Ausführungen für AL / CopperECO oder CU.
Montageparameter: max. 31 Nm, Leitungs-Ø max. 25 mm (gemäß Angabe).

Informationen: Einspeiseverbinder 081351

Der Einspeiseverbinder 081351 dient zur gezielten Energieeinspeisung in das Schleifleitungssystem SinglePowerLine 0813 und wird anstelle eines normalen Schienenverbinders in den Schienenstrang integriert. Damit wird die Einspeisung direkt in der Strecke realisiert, ohne separate Übergangslösungen an den Schienenenden.

Der elektrische Anschluss erfolgt über Stehbolzen und Rohrkabelschuhe; die Anschlussleitung sowie der Rohrkabelschuh sind nicht im Lieferumfang enthalten und müssen separat beschafft werden. Für den Berührungsschutz sind zwei Isolierkappenhälften vorgesehen, die mit zwei Schrauben verschraubt werden.

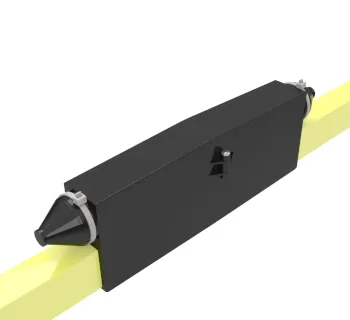

Produktbild

Einspeiseverbinder 081351 im SinglePowerLine-0813-System

Einsatzbereiche

Der Einspeiseverbinder 081351 wird in Anlagen eingesetzt, in denen das System SinglePowerLine 0813 zur Energieversorgung bewegter Verbraucher genutzt wird, z. B. bei Krananlagen (Brücken- und Portalkrane, Prozesskrane, Containerkrane) sowie vergleichbaren Förder- und Fahranwendungen mit langen Strecken.

Eine Streckeneinspeisung ist praxisgerecht, wenn zusätzliche Einspeisepunkte benötigt werden, um die Versorgung entlang längerer Fahrwege sicherzustellen.

Unterschiede der Varianten

Werkstoff Schiene: Ausführungen für Aluminium-Schienen / CopperECO oder Kupfer-Schienen.
Oberfläche / Werkstoff (ausgewählte Ausführungen): Varianten verzinkt oder Edelstahl (sofern in der Typenliste ausgewiesen).
Polzahl: 1 (in der Typenübersicht).

Technische Daten (Typenübersicht)

Bestellnummer	Mat.-Nr.	Bezeichnung	System	Werkstoff Schiene	Ausführung	Gewicht
081351-2	18910	Verbinder für Aluminium-Schienen / CopperECO (verzinkt)	SinglePowerLine 0813	AL / CopperECO	Einspeiseverbinder	1.0 kg
081351-3	18911	Einspeiseverbinder für Kupfer-Schienen	SinglePowerLine 0813	CU	Einspeiseverbinder	1.6 kg
081351-4	18912	Verbinder für Aluminium-Schienen / CopperECO (Edelstahl)	SinglePowerLine 0813	AL / CopperECO	Einspeiseverbinder	1.0 kg
081351-5	18913	Einspeiseverbinder für Kupfer-Schienen	SinglePowerLine 0813	CU	Einspeiseverbinder	1.6 kg

Sicherheitsaspekte und Normen

Das System SinglePowerLine 0813 ist als isolierte Sicherheitsschleifleitung nach DIN EN 60529 berührungsgeschützt; je nach Stromabnehmereingriff werden die Schutzarten IP23 (vertikal) bzw. IP21 (horizontal) genannt. Der Einspeiseverbinder 081351 ist Bestandteil des Systems und wird für den Berührungsschutz mit Isolierkappenhälften ergänzt.

Montagehinweise

Anschluss: Elektrische Verbindung über Stehbolzen und Rohrkabelschuhe; Anschlussleitung und Rohrkabelschuh sind nicht im Lieferumfang.
Anzugsmoment: max. 31 Nm beachten.
Leitungsdurchmesser: max. 25 mm Außendurchmesser.
Kontaktstellen: an relevanten Kontaktflächen Kontaktfett 080021 verwenden.

Passende Artikel/Zubehör

Schleifleitungsschiene (SinglePowerLine 0813) – Basis für den Schienenstrang im System 0813.
Schienenverbinder 081321 – Verbindung von Schienenabschnitten (mechanisch/elektrisch).
Schienenhalter 0813 – Aufhängung und definierte Führung der Schiene.
Fixpunktklemmen 081331-2 – Fixieren den Schienenstrang an einem Punkt (typisch nahe der Einspeisung).
Endkappen 0813 – Abschluss und Berührungsschutz freier Schienenenden.
Kontaktfett 080021 – Korrosionsschutz und Kontaktpflege an Verbindungsstellen.
