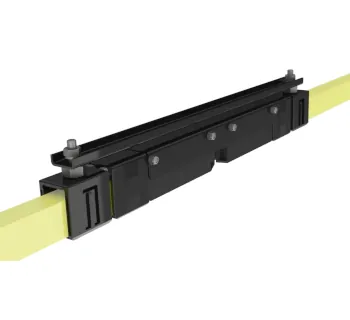

Wampfler Lufttrennstelle 0813
Die Conductix-Wampfler Lufttrennstelle 0813 ermöglicht die galvanische Trennung und Segmentierung von Abschnitten im System SinglePowerLine 0813, z. B. für separat schaltbare Wartungsstrecken. Pro Trennstelle werden 2 Lufttrennstellen montiert, um eine Spannungsverschleppung über Stromabnehmer zu vermeiden, und die Lieferung erfolgt als Montage-Bausatz (nicht vormontiert).
- Galvanische Trennung: sichere elektrische Segmentierung von Streckenabschnitten.
- Separat schaltbare Bereiche: ideal für Wartungsstrecken und Anlagenzonen.
- Sicheres Konzept: Montage von 2 Lufttrennstellen pro Trennpunkt zur Vermeidung von Spannungsverschleppung.
- Systemkompatibel: ausgelegt für SinglePowerLine 0813.
- Varianten verfügbar: 081394-2 (1P LT=8MM) und 081395-2 (1P LT=8MM 1000A).
- Montage-Bausatz: Lieferung nicht vormontiert für flexible Installation.
Artikel-Nr.:
Die Conductix-Wampfler Lufttrennstelle 0813 ermöglicht die galvanische Trennung und Segmentierung von Abschnitten im System SinglePowerLine 0813, z. B. für separat schaltbare Wartungsstrecken. Pro Trennstelle werden 2 Lufttrennstellen montiert, um eine Spannungsverschleppung über Stromabnehmer zu vermeiden, und die Lieferung erfolgt als Montage-Bausatz (nicht vormontiert).
- Galvanische Trennung: sichere elektrische Segmentierung von Streckenabschnitten.
- Separat schaltbare Bereiche: ideal für Wartungsstrecken und Anlagenzonen.
- Sicheres Konzept: Montage von 2 Lufttrennstellen pro Trennpunkt zur Vermeidung von Spannungsverschleppung.
- Systemkompatibel: ausgelegt für SinglePowerLine 0813.
- Varianten verfügbar: 081394-2 (1P LT=8MM) und 081395-2 (1P LT=8MM 1000A).
- Montage-Bausatz: Lieferung nicht vormontiert für flexible Installation.
Informationen: Lufttrennstelle 0813
Produktbeschreibung
Die Lufttrennstelle 0813 dient zur galvanischen Trennung und Segmentierung von Abschnitten innerhalb des SinglePowerLine 0813-Schleifleitungssystems. Sie wird eingesetzt, um Teilbereiche (z. B. Wartungsstrecken) getrennt einzuspeisen und abzuschalten.
Eine Lufttrennstelle besteht aus zwei sich gegenüberstehenden Endkappen. Pro Trennstelle sind 2 Lufttrennstellen in geeignetem Abstand zu montieren, um eine Spannungsverschleppung über die Stromabnehmer zu vermeiden.
Die Lieferung erfolgt als Montage-Bausatz (nicht vormontiert).

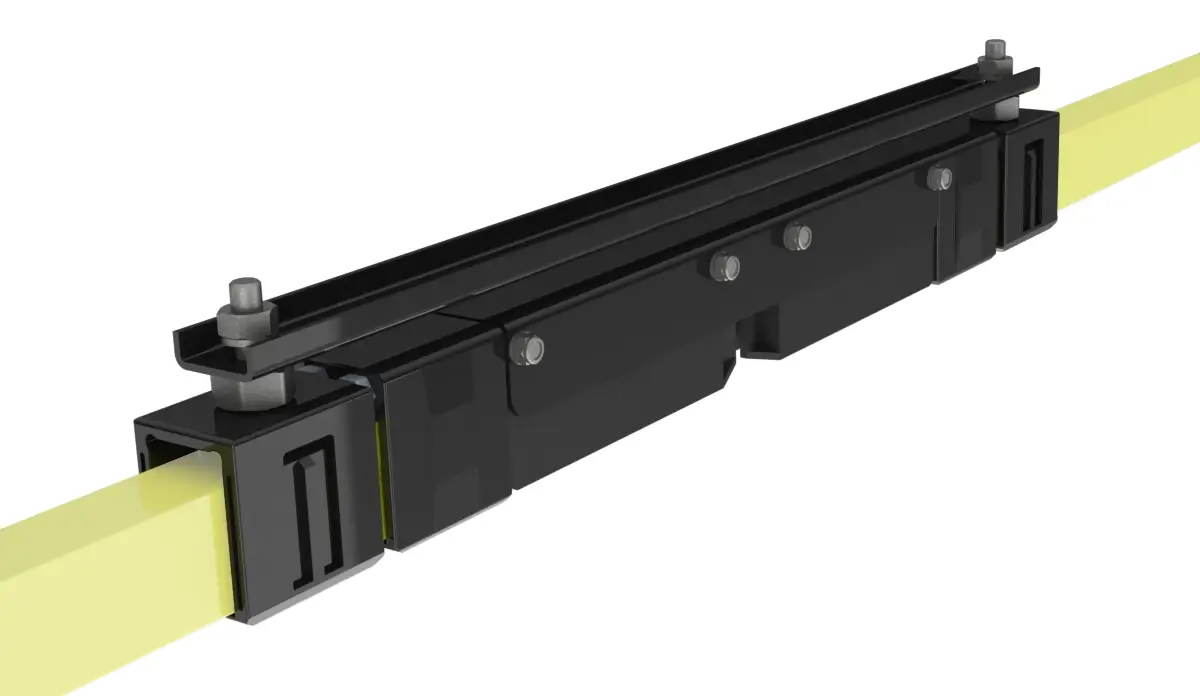

Produktbild
Einsatzbereiche
Lufttrennstellen werden in Anwendungen eingesetzt, in denen SinglePowerLine 0813 die Energiezuführung übernimmt und Streckenabschnitte elektrisch getrennt werden müssen – z. B. in Krananlagen und vergleichbaren Fahr- und Förderanwendungen mit segmentierten Anlagenbereichen.
Typisch ist die Trennung von Bereichen, die für Service oder Betriebskonzepte separat geschaltet werden sollen (z. B. Wartungsstrecken).
Unterschiede der Varianten
- Artikel-Nr. 081394-2: Ausführung 1P LT=8MM.
- Artikel-Nr. 081395-2: Ausführung 1P LT=8MM 1000A, für Alu-Schiene 1000 A / CopperECO III 1000 A.
Technische Daten (Typenübersicht)
| Bezeichnung | Polzahl | Qualitätsmerkmale / Hinweis | Gewicht | Artikel-Nr. |
|---|---|---|---|---|
| Lufttrennstelle 0813 1P LT=8MM | 1 | Lieferung als Montage-Bausatz (nicht vormontiert) | ca. 2.5 kg | 081394-2 |
| Lufttrennstelle 0813 1P LT=8MM 1000A | 1 | Für Alu-Schiene 1000 A / CopperECO III 1000 A; Lieferung als Montage-Bausatz (nicht vormontiert) | ca. 2.49 kg | 081395-2 |
Sicherheitsaspekte und Normen
Das System SinglePowerLine 0813 ist als isolierte Sicherheitsschleifleitung nach DIN EN 60529 berührungsgeschützt; je nach Stromabnehmereingriff werden die Schutzarten IP23 (vertikal) bzw. IP21 (horizontal) genannt. Lufttrennstellen unterstützen die sichere elektrische Segmentierung, indem sie Abschnitte galvanisch voneinander trennen und so getrenntes Schalten ermöglichen.
Montagehinweise
- Pro Trennstelle 2 Lufttrennstellen in geeignetem Abstand montieren, um eine Spannungsverschleppung über (Doppel-)Stromabnehmer zu vermeiden.
- Voraussetzung: Schienenenden sind entgratet und nicht mit einem Verbinder verbunden.
- Montage als Montage-Bausatz (nicht vormontiert): Komponenten gemäß Systemvorgaben montieren und festen Sitz prüfen.
Passende Artikel/Zubehör
- Schleifleitungsschiene (SinglePowerLine 0813) – Basis für segmentierte Streckenabschnitte.
- Einspeiseverbinder 081351 – Einspeisung in definierten Streckenbereichen.
- Schienenverbinder 081321 – mechanische und elektrische Verbindung von Schienenabschnitten.
- Endkappen 0813 – Abschluss und Berührungsschutz an freien Schienenenden.
- Schienenhalter 0813 – Aufhängung und definierte Schienenführung.
- Stromabnehmer 08130 – Energieübertragung zur bewegten Einheit im System 0813.
Links zu passenden TOMANRO-Typenseiten
Produktseite: Lufttrennstelle 0813 – Varianten für die galvanische Trennung.
Produktseite: 081394-2 – Ausführung für 1-polige Trennstelle.
Produktseite: 081395-2 – Variante für Alu-Schiene / CopperECO III 1000 A.
Katalogseite: Lufttrennstelle 0813 – Kurzinfo zur Trennstellen-Auslegung.
SinglePowerLine 0813 bei TOMANRO – Systemkomponenten im Überblick.
