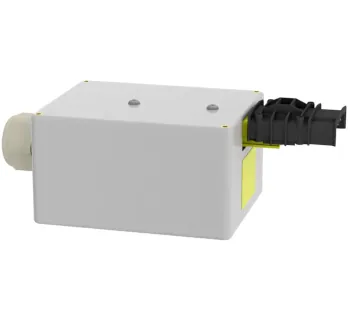

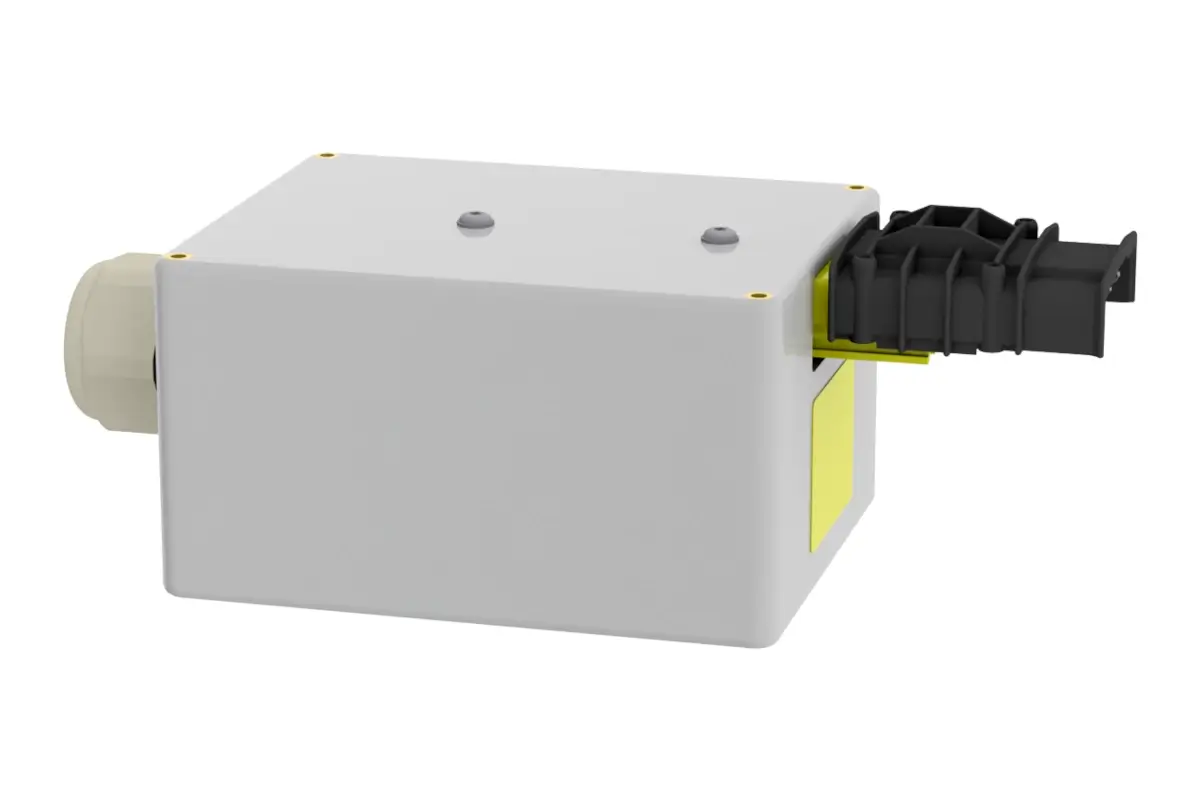

Wampfler Endeinspeisung 083153-...

Die Conductix-Wampfler Endeinspeisung 083153-... ist eine Einspeiseeinheit für das MultiLine 0831-Schleifleitungssystem und bildet den definierten Anschluss am Streckenende der Schleifleitungsschiene. Sie wird auf das Ende der Schleifleitungsschiene aufgeschoben und anschließend seitlich verschraubt, um die elektrische Zuleitung sicher in das Schienensystem einzuspeisen.

Die Endeinspeisung ist mit einer Anschlussleitung bis maximal 35 mm² ausgestattet und nutzt eine Anschlussschraube M8 für Kabelschuhe; Kabelschuhe sind dabei nicht im Lieferumfang enthalten. Durch den vormontierten Verbinder wird die Einspeisung direkt am Streckenende in das System integriert.

Einsatzbereiche

• Energieeinspeisung am Streckenende von MultiLine 0831-Schleifleitungsanlagen auf geraden Verfahrwegen.
• Anlagen mit bewegten Verbrauchern, z. B. Regalbediengeräte, Krane, Transportfahrzeuge und Sondermaschinen (Systemkontext MultiLine 0831).

Unterschiede der Varianten

Je nach Anordnung des PE-Leiters ist zwischen einer linken und einer rechten Ausführung zu unterscheiden. Dadurch wird die Endeinspeisung passend zur Leiteranordnung der jeweiligen Schleifleitungsschiene ausgewählt.

Sicherheitsaspekte & Montagehinweise

• Montage am Streckenende: Endeinspeisung auf das Schienenende aufschieben und seitlich verschrauben.
• Kabelanschluss: Auslegung der Anschlussleitung bis 35 mm²; Anschluss über Kabelschuhe an M8-Anschlussschraube.
• Lieferumfang-Hinweis: Kabelschuhe sind nicht enthalten und müssen passend zur Installation bereitgestellt werden.
• Variante korrekt wählen: links/rechts gemäß PE-Anordnung im System, um eine korrekte Zuordnung sicherzustellen.

Passende Artikel/Zubehör

• MultiLine Schleifleitungsschienen (Systemprofil zur Streckenbildung)
• Streckeneinspeisung (Einspeisung innerhalb der Strecke, z. B. zur zusätzlichen Einspeisepunktbildung)
• Endkappen (Schutz der Streckenenden, wo keine Einspeisung montiert ist)
• Schienenklemmen (Montage- und Befestigungskomponenten für die Schleifleitung)
• Grundmodule / ProShell (Systemintegration und Tragsystemaufbau)
