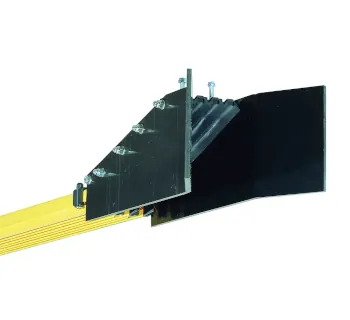

Wampfler Einfahrtrichter 083181-...
Der Conductix-Wampfler Einfahrtrichter 083181-... ist ein Bauteil für Überfahrten im MultiLine 0831-System und führt den Stromabnehmer kontrolliert über Schleifleitungs-Trennstellen, z. B. an Brandschutztüren. Er bildet einen Fixpunkt im Strang und kann vertikale oder horizontale Abweichungen bis ±15 mm ausgleichen (Montagetoleranz < ±3 mm), ist jedoch nur mit einem passenden Stromabnehmer für Einfahrtrichter-Überfahrten einsetzbar.
- Für Überfahrten – sichere Passage von Schleifleitungs-Trennstellen im MultiLine 0831
- Geführtes Ein-/Ausfahren – kontrollierte Führung des Stromabnehmers über die Trennstelle
- Fixpunkt – definiert den Strang und stabilisiert die Überfahrtslösung
- Toleranzausgleich – kompensiert Abweichungen bis ±15 mm (Montagetoleranz < ±3 mm)
- Praxisanwendung – geeignet für Trennstellen z. B. an Brandschutztüren
- Polzahl-Varianten – für 3, 4, 5 Pole
- Kompatibilität – nur mit passendem Stromabnehmer für Einfahrtrichter-Überfahrten
Länge
Artikel-Nr.:
Der Conductix-Wampfler Einfahrtrichter 083181-... ist ein Bauteil für Überfahrten im MultiLine 0831-System und führt den Stromabnehmer kontrolliert über Schleifleitungs-Trennstellen, z. B. an Brandschutztüren. Er bildet einen Fixpunkt im Strang und kann vertikale oder horizontale Abweichungen bis ±15 mm ausgleichen (Montagetoleranz < ±3 mm), ist jedoch nur mit einem passenden Stromabnehmer für Einfahrtrichter-Überfahrten einsetzbar.
- Für Überfahrten – sichere Passage von Schleifleitungs-Trennstellen im MultiLine 0831
- Geführtes Ein-/Ausfahren – kontrollierte Führung des Stromabnehmers über die Trennstelle
- Fixpunkt – definiert den Strang und stabilisiert die Überfahrtslösung
- Toleranzausgleich – kompensiert Abweichungen bis ±15 mm (Montagetoleranz < ±3 mm)
- Praxisanwendung – geeignet für Trennstellen z. B. an Brandschutztüren
- Polzahl-Varianten – für 3, 4, 5 Pole
- Kompatibilität – nur mit passendem Stromabnehmer für Einfahrtrichter-Überfahrten
Informationen: Einfahrtrichter 083181-...
Der Einfahrtrichter der Baureihe 083181-... ist ein Systembauteil für Überfahrten im Schleifleitungssystem MultiLine 0831. Er wird eingesetzt, wenn der Stromabnehmer definierte Trennstellen der Schleifleitung sicher passieren muss – z. B. bei Unterbrechungen an Brandschutztüren.
Der Trichter führt den Stromabnehmer beim Ein- und Ausfahren kontrolliert über die Trennstelle und bildet dabei einen Fixpunkt im Strang. Er ist so ausgelegt, dass er vertikale oder horizontale Abweichungen bis ±15 mm ausgleichen kann, sofern die Montage korrekt ausgeführt wird.
Einsatzbereiche
- Schleifleitungs-Trennstellen in Kran- und Förderanlagen, bei denen der Stromabnehmer Trennstellen überfahren muss (z. B. an Brandschutztüren).
- Fahrwege mit definierten Ein-/Ausfahrpunkten innerhalb von MultiLine 0831-Installationen.
Varianten & Unterschiede
Die Ausführungen unterscheiden sich über die Polzahl (3P / 4P / 5P) und das jeweilige Gewicht. Die Länge beträgt bei den hier gelisteten Varianten jeweils 300 mm.
Sicherheits- & Montagehinweise
- Der Einfahrtrichter ist nur mit einem passenden Stromabnehmer für Einfahrtrichter-Überfahrten einsetzbar.
- Er kompensiert vertikale oder horizontale Abweichungen bis ±15 mm – die Montagetoleranz ist dabei auf unter ±3 mm zu begrenzen.
- Der Trichter ist an der Unterstruktur zu befestigen und stellt einen Fixpunkt dar; eine „schwimmende“ Verwendung wird nicht empfohlen.

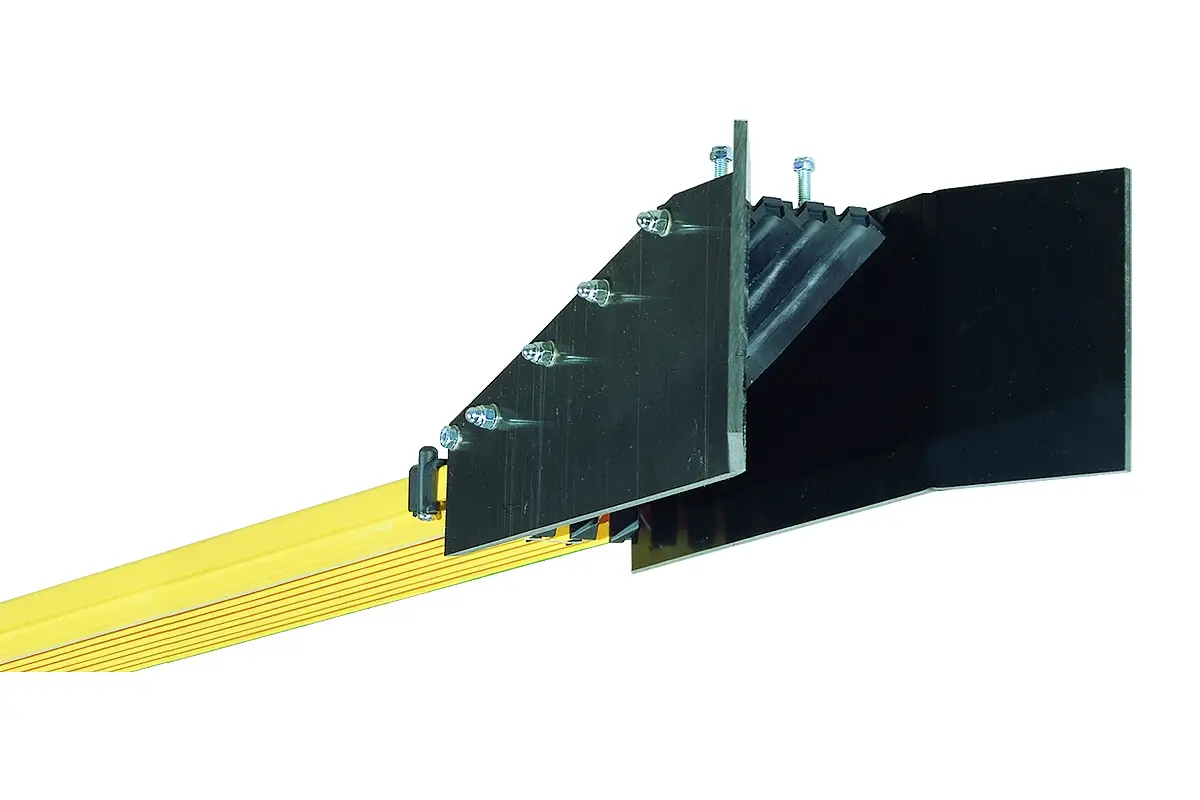

Produktabbildung
Typenübersicht (Ausführungen)
| Ausführung | Polzahl | Länge | Gewicht | Artikel-Nr. |
|---|---|---|---|---|
| 3P L=330MM NE | 3 | 300 mm | 0.160 kg | 083181-3x25 |
| 4P L=330MM NE | 4 | 300 mm | 0.200 kg | 083181-4x25 |
| 5P L=330MM NE | 5 | 300 mm | 0.240 kg | 083181-5x25 |
Passende Artikel/Zubehör
- Stromabnehmer 083106-... – Stromabnehmer für das Schleifleitungssystem 0831, laut Typenseite auch für Einfahrtrichter-Überfahrten einsetzbar.
- MultiLine 0831 – Systemgruppe für Komponenten und passende Ausführungen der Schleifleitung.
