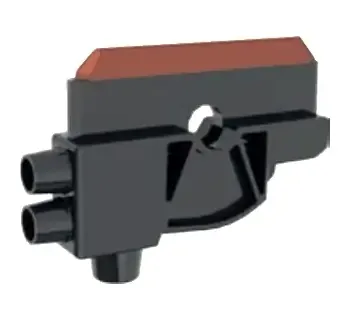

Wampfler Stromabnehmerkopf 081001-...
Der Conductix-Wampfler Stromabnehmerkopf 081001-... ist der Schleifkontakt für das MultiLine 0831-System und wird an Stromabnehmern/-Einheiten der Typen 083106-... und 083107-... eingesetzt. Er besteht aus Kupfer-Graphit, ist 1-polig und für 80 A ausgelegt; verfügbar sind Ausführungen für PH (Phase) und PE (Schutzleiter). Die Auswahl der Variante erfolgt entsprechend der Systemkonfiguration und der elektrischen Funktion im Aufbau der Schleifleitungsanlage.
- Passend für MultiLine 0831 – Schleifkontakt im System 0831
- Kompatibel – für 083106-... und 083107-...
- Kupfer-Graphit – robustes Kontaktmaterial
- 80 A Nennstrom – leistungsfähige Energieübertragung
- PH/PE Varianten – Auswahl nach Funktion (Phase/Schutzleiter)
- 1-polig – klare Zuordnung je Leiterbahn
Länge
Nennstrom
Artikel-Nr.:
Der Conductix-Wampfler Stromabnehmerkopf 081001-... ist der Schleifkontakt für das MultiLine 0831-System und wird an Stromabnehmern/-Einheiten der Typen 083106-... und 083107-... eingesetzt. Er besteht aus Kupfer-Graphit, ist 1-polig und für 80 A ausgelegt; verfügbar sind Ausführungen für PH (Phase) und PE (Schutzleiter). Die Auswahl der Variante erfolgt entsprechend der Systemkonfiguration und der elektrischen Funktion im Aufbau der Schleifleitungsanlage.
- Passend für MultiLine 0831 – Schleifkontakt im System 0831
- Kompatibel – für 083106-... und 083107-...
- Kupfer-Graphit – robustes Kontaktmaterial
- 80 A Nennstrom – leistungsfähige Energieübertragung
- PH/PE Varianten – Auswahl nach Funktion (Phase/Schutzleiter)
- 1-polig – klare Zuordnung je Leiterbahn
Informationen: Stromabnehmerkopf 081001-...
Der Stromabnehmerkopf 081001-... ist der Schleifkontakt für Stromabnehmer bzw. Stromabnehmereinheiten im MultiLine 0831-Schleifleitungssystem und greift in die Schleifleitungsschiene ein, um die elektrische Energie über die Kontaktstelle zu übertragen. Er ist für Stromabnehmer und -Einheiten Typ 083106-... sowie 083107-... vorgesehen.
Der Stromabnehmerkopf besteht aus Kupfer-Graphit und ist für einen Nennstrom von 80 A ausgelegt. Die Ausführung wird je nach Funktion als PH (Phase) oder PE (Schutzleiter) ausgewählt.
Einsatzbereiche
- Energieübertragung in MultiLine 0831-Schleifleitungsanlagen mit bewegten Verbrauchern auf geraden Verfahrwegen.
- Austausch-/Ersatzteil für Stromabnehmer(-Einheiten) der Typen 083106-... und 083107-....
Unterschiede der Varianten
Die Varianten unterscheiden sich nach elektrischer Funktion: Phase (PH) oder Schutzleiter (PE). Beide Varianten sind als 1-polige Ausführung verfügbar und werden entsprechend der Systemkonfiguration ausgewählt.
Sicherheitsaspekte
- Zuordnung der Funktion: PH und PE sind funktionsgebunden und müssen passend zur Anlage gewählt und montiert werden.
- Systemkompatibilität: Verwendung gemäß Zuordnung für 083106-... und 083107-....
Technische Daten (Kurzüberblick)
| Merkmal | Angabe |
|---|---|
| Werkstoff | Kupfer-Graphit |
| Länge | 80 mm |
| Nennstrom | 80 A |
| Gewicht | 0.090 kg |
| Polzahl | 1 |
Typenübersicht (Ausführungen)
| Ausführung | Funktion | Polzahl | Länge | Nennstrom | Gewicht | Artikel-Nr. |
|---|---|---|---|---|---|---|
| Stromabnehmerkopf 081001-... mit Phase | PH | 1 | 80 mm | 80 A | 0.090 kg | 081001-12 |
| Stromabnehmerkopf 081001-... mit Schutzleiter | PE | 1 | 80 mm | 80 A | 0.090 kg | 081001-22 |
Passende Artikel/Zubehör
- Stromabnehmer 083106-... (passend zum Stromabnehmerkopf 081001-...)
- Stromabnehmer 083107-... (passend zum Stromabnehmerkopf 081001-...)
- MultiLine 0831 (Systemgruppe für Schleifleitung und kompatible Komponenten)
