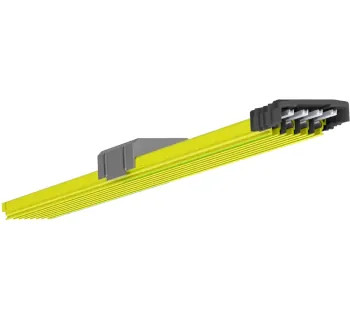

Wampfler Streckeneinspeisungen 083154-...

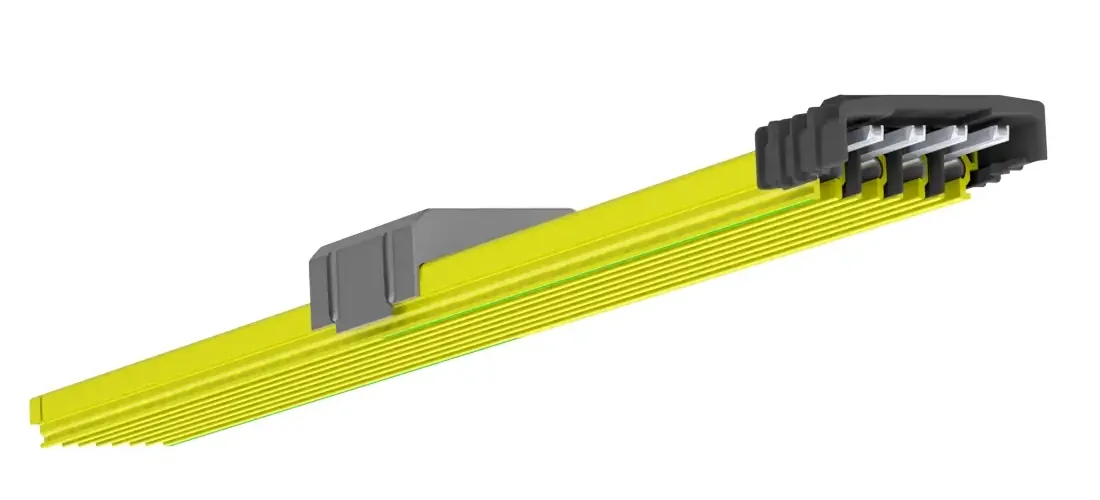

Die Conductix-Wampfler Streckeneinspeisung 083154-... ist eine Einspeiseeinheit für das MultiLine 0831-Schleifleitungssystem und dient dazu, elektrische Energie gezielt innerhalb der Strecke (nicht nur am Streckenende) in die Schleifleitung einzuspeisen. Die Position der Einspeisung wird dabei praxisnah durch die bauseitigen Anschlusspunkte (z. B. Zuleitungsführung, Einspeisfeld, Schaltschranklage) bestimmt.

Die Ausführung wird mit 3, 4 und 5 Leiterbahnen angeboten, jeweils mit oder ohne Schutzleiter. Der Schutzleiter ist grün/gelb markiert und seitlich angebracht; die Ausrichtung der Streckeneinspeisung bestimmt u. a. die Lage des Schutzleiters im System.

Für den Anschluss steht eine Anschlussleitung bis maximal 35 mm² zur Verfügung; angeschlossen wird über eine Anschlussschraube M6 für Kabelschuhe. Kabelschuhe (entsprechend Nennstrom) werden mitgeliefert.

Einsatzbereiche

• Energieübertragung zu bewegten Verbrauchern über MultiLine 0831 auf geraden Verfahrwegen.
• Typische Anwendungen in Intralogistik und Fördertechnik, z. B. Regalbediengeräte, Krane, Transportfahrzeuge und Sondermaschinen.
• Anlagen, bei denen die Einspeisung aufgrund der Installation in der Strecke erfolgen muss (z. B. Einspeisung an definierten Streckenabschnitten).

Unterschiede der Varianten

• Polzahl: Ausführungen mit 3, 4 oder 5 Leiterbahnen.
• Mit/ohne Schutzleiter: Ausführung mit PE (seitlich, grün/gelb markiert) oder ohne PE.
• Ausrichtung: Die Einbaulage beeinflusst u. a. die Lage des Schutzleiters im System.

Sicherheitsaspekte & Montagehinweise

• Schutzleiterführung beachten: Bei Ausführungen mit PE ist der Schutzleiter seitlich angebracht; die Ausrichtung ist passend zur Leiteranordnung auszuwählen.
• Kabelanschluss: Anschlussleitung bis 35 mm²; Anschluss über Kabelschuhe an M6-Anschlussschraube.
• Lieferumfang: Kabelschuhe (entsprechend Nennstrom) werden mitgeliefert.
• Einbauhinweis: Die Streckeneinspeisung ist höher als Schienenhalter und kann daher nicht bündig an einer Wand verbaut werden.

Passende Artikel/Zubehör

• MultiLine Schleifleitungsschienen – Systemprofile zur Streckenbildung
• Endeinspeisung 083153-... – Einspeisung am Streckenende
• Streckeneinspeisung 083151-... – alternative Streckeneinspeisungs-Ausführung
• Streckeneinspeisung 083152-... – alternative Streckeneinspeisungs-Ausführung
• Schienenklemmen – Befestigung/Montage der Schleifleitungsschienen
• Endkappen – Abschluss und Schutz am Streckenende
• Grundmodul für MultiLine 0831 – Systemintegration ohne eigene Einspeisung
• Zubehör ProShell – Ergänzungen für Tragsystem/Integration
