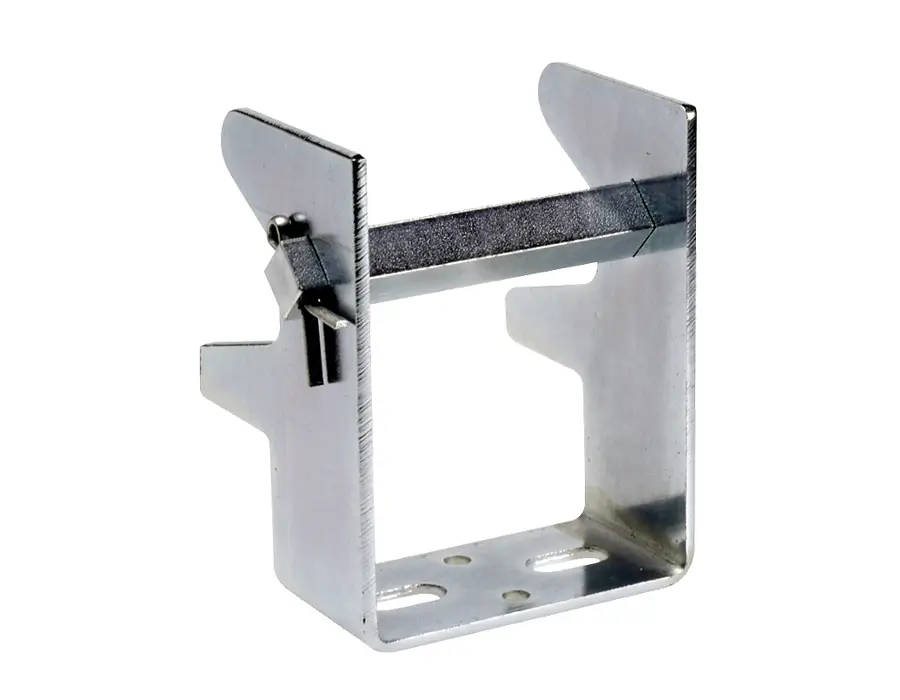

Wampfler Mitnehmerbügel 083050-...
Der Conductix-Wampfler Mitnehmerbügel 083050-... ist eine Halte- und Mitnahmekomponente zur geordneten Aufnahme von Stromabnehmerarmen 083106 im Systemumfeld MultiLine 0831. Je nach Ausführung ermöglicht er 3, 4 oder 5 Stromabnehmer/Polzahlen und unterstützt durch Montagebohrungen sowie Langlöcher eine sichere Befestigung und nachträgliche Ausrichtung. Die Stromabnehmerarme werden über einen Vierkantbolzen geführt und mit Splint gesichert, wodurch eine stabile mechanische Verbindung am bewegten Verbraucher gewährleistet wird.
- Passend für MultiLine 0831 – Aufnahme von Stromabnehmerarmen 083106
- Varianten für 3/4/5 Stromabnehmer – passende Polzahl realisierbar
- Montagefreundlich – Montagebohrungen in der Bodenplatte
- Nachträgliches Ausrichten – Langlöcher zur Justage
- Sichere Fixierung – Führung über Vierkantbolzen und Sicherung per Splint
Artikel-Nr.:
Der Conductix-Wampfler Mitnehmerbügel 083050-... ist eine Halte- und Mitnahmekomponente zur geordneten Aufnahme von Stromabnehmerarmen 083106 im Systemumfeld MultiLine 0831. Je nach Ausführung ermöglicht er 3, 4 oder 5 Stromabnehmer/Polzahlen und unterstützt durch Montagebohrungen sowie Langlöcher eine sichere Befestigung und nachträgliche Ausrichtung. Die Stromabnehmerarme werden über einen Vierkantbolzen geführt und mit Splint gesichert, wodurch eine stabile mechanische Verbindung am bewegten Verbraucher gewährleistet wird.
- Passend für MultiLine 0831 – Aufnahme von Stromabnehmerarmen 083106
- Varianten für 3/4/5 Stromabnehmer – passende Polzahl realisierbar
- Montagefreundlich – Montagebohrungen in der Bodenplatte
- Nachträgliches Ausrichten – Langlöcher zur Justage
- Sichere Fixierung – Führung über Vierkantbolzen und Sicherung per Splint
Informationen: Mitnehmerbügel 083050-...
Der Mitnehmerbügel 083050-... ist eine mechanische Halte- und Mitnahmekomponente zur Aufnahme der Stromabnehmerarme vom Typ 083106 im Systemumfeld MultiLine 0831. Er positioniert mehrere Stromabnehmerarme geordnet am bewegten Verbraucher und unterstützt so die stabile Anbindung an die Schleifleitung.
Die Breite des Mitnehmerbügels variiert je nach Ausführung, wodurch wahlweise 3, 4 oder 5 Polzahlen realisiert werden können. Die Bodenplatte ist mit Montagebohrungen versehen; über Langlöcher ist ein nachträgliches Ausrichten möglich.
Einsatzbereiche
Der Mitnehmerbügel wird eingesetzt, wenn mehrere Stromabnehmerarme (Typ 083106) am bewegten Verbraucher in definierter Lage geführt und befestigt werden müssen. Typische Anwendungen ergeben sich überall dort, wo Verbraucher entlang einer festen Strecke verfahren und die Stromabnehmerarme mechanisch sicher aufgenommen werden sollen.
- Intralogistik mit verfahrbaren Einheiten (z. B. Fahrwerke, Verschiebewagen)
- Fördertechnik mit linearem Verfahrweg
- Kran- und Hebezeuganlagen mit Schleifleitungssystemen
- Sondermaschinen mit bewegten Verbrauchern und Schleifleitungs-Energiezuführung
Unterschiede der Varianten
Die Ausführungen unterscheiden sich durch die Anzahl der aufzunehmenden Stromabnehmerarme und damit durch die realisierbare Polzahl: verfügbar sind Varianten für 3, 4 oder 5 Stromabnehmer.
Sicherheitsaspekte
Für einen sicheren Betrieb ist eine fachgerechte Montage des Mitnehmerbügels am Verbraucher erforderlich. Die Stromabnehmerarme werden über den Vierkantbolzen geführt und mit einem Splint gesichert; die korrekte Verriegelung ist vor Inbetriebnahme zu prüfen.
- Montage: Mitnehmerbügel über die vorhandenen Montagebohrungen sicher am Verbraucher befestigen.
- Ausrichtung: Langlöcher für das nachträgliche Ausrichten nutzen, um Verspannungen zu vermeiden.
- Sicherung: Splint am Vierkantbolzen korrekt setzen und gegen unbeabsichtigtes Lösen prüfen.
- Wartung: Stromabnehmerarme bei Defekt demontierbar; vor Arbeiten Anlage spannungsfrei schalten und gegen Wiederanlauf sichern.
Typenübersicht (Ausführungen)
| Ausführung | Polzahl | Gewicht | Artikel-Nr. |
|---|---|---|---|
| für 3 Stromabnehmer | 3 | ca. 0.30 kg | 083050-18x3 |
| für 4 Stromabnehmer | 4 | ca. 0.37 kg | 083050-18x4 |
| für 5 Stromabnehmer | 5 | ca. 0.44 kg | 083050-18x5 |
Passende Artikel/Zubehör
Für die Systemintegration werden der passende Stromabnehmer 083106-... (Stromabnehmerarme) sowie die zugehörige Systemumgebung benötigt. Die folgenden Seiten helfen bei der Auswahl kompatibler Komponenten.
- Stromabnehmer 083106-... (zugehörige Stromabnehmerarme für den Mitnehmerbügel)
- MultiLine 0831 (Systemgruppe für Schleifleitung und Komponenten)
Quellen & Links
Typenübersicht bei TOMANRO öffnen – Varianten, Aufbau und Montageprinzip.
Artikel öffnen – Polzahl und Gewicht im Detail.
Artikel öffnen – Polzahl und Gewicht im Detail.
Artikel öffnen – Polzahl und Gewicht im Detail.
Typenseite öffnen – zugehörige Stromabnehmerarme für den Mitnehmerbügel.
Systemübersicht öffnen – Systemkontext und weitere Komponenten.
PDF öffnen – kompakte Produktbeschreibung.
