Stromabnehmer 083102-...

Wampfler Stromabnehmer 083102-...

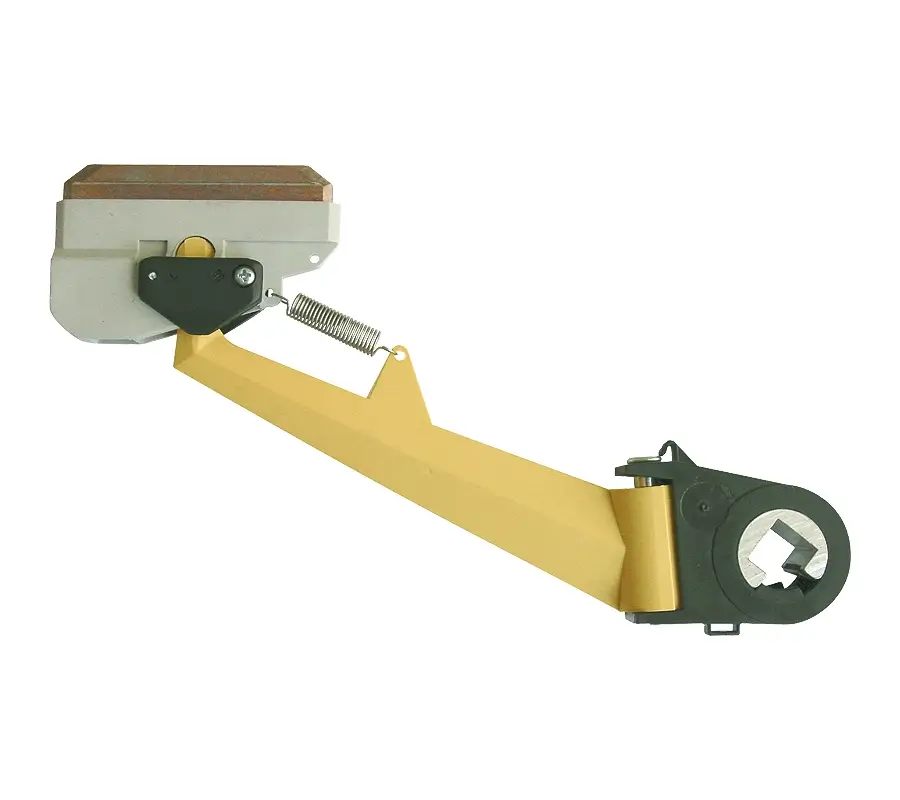

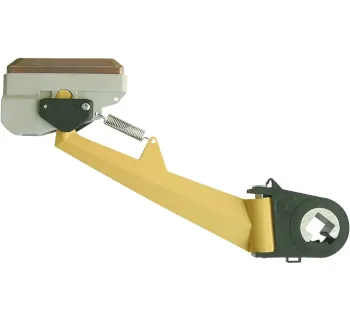

Der Conductix-Wampfler Stromabnehmer 083102-... ist für das MultiLine 0831-System ausgelegt und sorgt für eine zuverlässige Energieübertragung zwischen Schleifleitung und bewegtem Verbraucher. Er nutzt Cu-Graphit-Schleifkohlen, gleicht Toleranzen über eine ± 30 mm Ausschwenkung aus und erfordert hochflexible Anschlussleitungen, die separat zu bestellen sind. Für den sicheren Einsatz sind die angegebenen Einbautoleranzen einzuhalten; zudem ist der Stromabnehmer aus Sicherheitsgründen nicht für Programm 0811 vorgesehen und darf nicht mit Lufttrennstelle 083195 sowie Überfahrkappen 083172 kombiniert werden.

Passend für MultiLine 0831 – Stromabnehmer für das Systemprogramm 0831
Cu-Graphit Schleifkohlen – stabile Kontaktierung und definierter Verschleiß
Toleranzausgleich – ± 30 mm Ausschwenkung (horizontal/vertikal)
Definierte Anpresskraft – 5 N pro Arm für gleichmäßigen Kontakt
Klare Systemvorgaben – nicht für 0811, nicht mit 083195 und 083172 kombinieren
Flexible Anbindung – hochflexible Anschlussleitungen separat bestellbar

5 Artikel → Stromabnehmer 083102-...

Stromabnehmer 083102-...

Polzahl
Nennstrom
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

Passend für MultiLine 0831 – Stromabnehmer für das Systemprogramm 0831
Cu-Graphit Schleifkohlen – stabile Kontaktierung und definierter Verschleiß
Toleranzausgleich – ± 30 mm Ausschwenkung (horizontal/vertikal)
Definierte Anpresskraft – 5 N pro Arm für gleichmäßigen Kontakt
Klare Systemvorgaben – nicht für 0811, nicht mit 083195 und 083172 kombinieren
Flexible Anbindung – hochflexible Anschlussleitungen separat bestellbar

Informationen: Stromabnehmer 083102-...

Der Stromabnehmer 083102-... ist ein Stromabnehmer für das Schleifleitungssystem 0831 (MultiLine 0831) und dient der zuverlässigen Energieübertragung zwischen Schleifleitungsschiene und einem ortsveränderlichen Verbraucher. Die Kontaktierung erfolgt über Cu-Graphit-Schleifkohlen, die über eine definierte Anpresskraft an die Leiterbahn gedrückt werden und so eine stabile Stromübertragung bei bewegter Anwendung ermöglichen.

Durch die konstruktiv vorgesehene Ausschwenkung kann der Stromabnehmer Strecken- und Einbautoleranzen ausgleichen; für einen störungsarmen Betrieb sind die angegebenen Einbautoleranzen einzuhalten. Anschlussleitungen (hochflexibel) sind bei diesem Typ separat zu bestellen.

Einsatzbereiche

Das MultiLine 0831 System ist für die Energie- und Datenübertragung bei Innenanlagen sowie wettergeschützten Außenanlagen auf geraden Verfahrwegen ausgelegt. Typische Anwendungen finden sich überall dort, wo Verbraucher entlang einer festen Strecke verfahren und eine kompakte, berührungsgeschützte Energiezuführung benötigt wird.

Regalbediengeräte und Lagergassen-Fahrwerke in der Intralogistik
Krane und Kranbahnen mit linearem Fahrweg
Transportfahrzeuge und verfahrbare Industrieeinheiten
Sondermaschinen mit geradlinigem Verfahrweg

Technische Daten

Die folgenden Merkmale sind für den Stromabnehmer 083102-... (System 0831) angegeben.

Technische Kenndaten (083102-...)

Merkmal	Angabe
Werkstoff der Schleifkohlen	Cu-Graphit
Max. Verschleißhöhe	5 mm
Anpresskraft pro Stromabnehmerarm	5 N
Ausschwenkung (horizontal/vertikal)	± 30 mm
Einbautoleranzen	unter ± 10 mm beachten
Anschlussleitungen	hochflexibel, separat zu bestellen

Sicherheitsaspekte & Normen

Der Stromabnehmer 083102-... ist als Systemkomponente für MultiLine 0831 vorgesehen. Für einen sicheren Betrieb sind die Systemvorgaben (Einsatzumgebung, Montagebedingungen, zulässige Toleranzen) sowie die angegebenen Einschränkungen zwingend zu beachten.

Kompatibilität: Aus Sicherheitsgründen nicht im Programm 0811 einsetzbar.
Systemeinschränkung: Nicht in Verbindung mit Lufttrennstelle 083195 und Überfahrkappen 083172 verwenden.
Montagebedingungen: Die Einhaltung der Einbautoleranzen reduziert Kontaktverschleiß und unterstützt einen stabilen Betrieb.
Einsatzumgebung (MultiLine 0831): Ausgelegt für Innenanlagen sowie wettergeschützte Außenanlagen auf geraden Verfahrwegen.

Relevante Normen (System MultiLine 0831)

Norm / Regelwerk	Einordnung (Systembezug)
VDE 0110-1:2008-01	Isolationskoordination für elektrische Betriebsmittel in Niederspannungsanlagen (Systemangabe)
DIN EN 60204-1 / VDE 0113-1:2007-06	Sicherheit von Maschinen – Elektrische Ausrüstung von Maschinen, Teil 1 (Systemangabe)
DIN EN 60204-32:2009-03 / VDE 0113-32:2009-03	Elektrische Ausrüstung von Maschinen – Anforderungen für Hebezeuge (Systemangabe)
DIN EN 60529 / VDE 0470-1:2000-09	Schutzarten durch Gehäuse (IP-Code); Schutzart ist systemseitig angegeben
UL 94 V-1	Anforderungen an das Brennverhalten von Isolierwerkstoffen (Systemangabe)

Passende Artikel/Zubehör

Für den Betrieb im MultiLine 0831-System werden – abhängig von Fahrweg, Einspeisung und mechanischer Anbindung – passende Systemkomponenten eingesetzt. Die folgenden Zubehörartikel sind praxisrelevant für Aufbau, Anbindung und Wartung.

MultiLine 0831 Schleifleitungssystem-Komponenten (Schienen, Einspeisungen, Halter)
Mitnehmerbügel 081050-... (zur Aufnahme von Stromabnehmern Typ 083102)
Stromabnehmerkopf 083002-... (für Stromabnehmer und -Einheiten Typ 083102, 083103, 083104)
