Wampfler MultiLine Schleifleitungsschienen

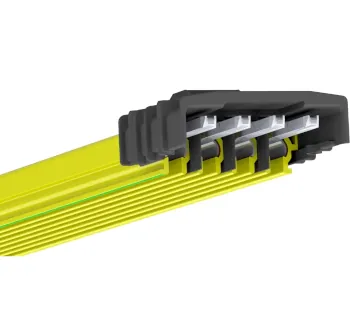

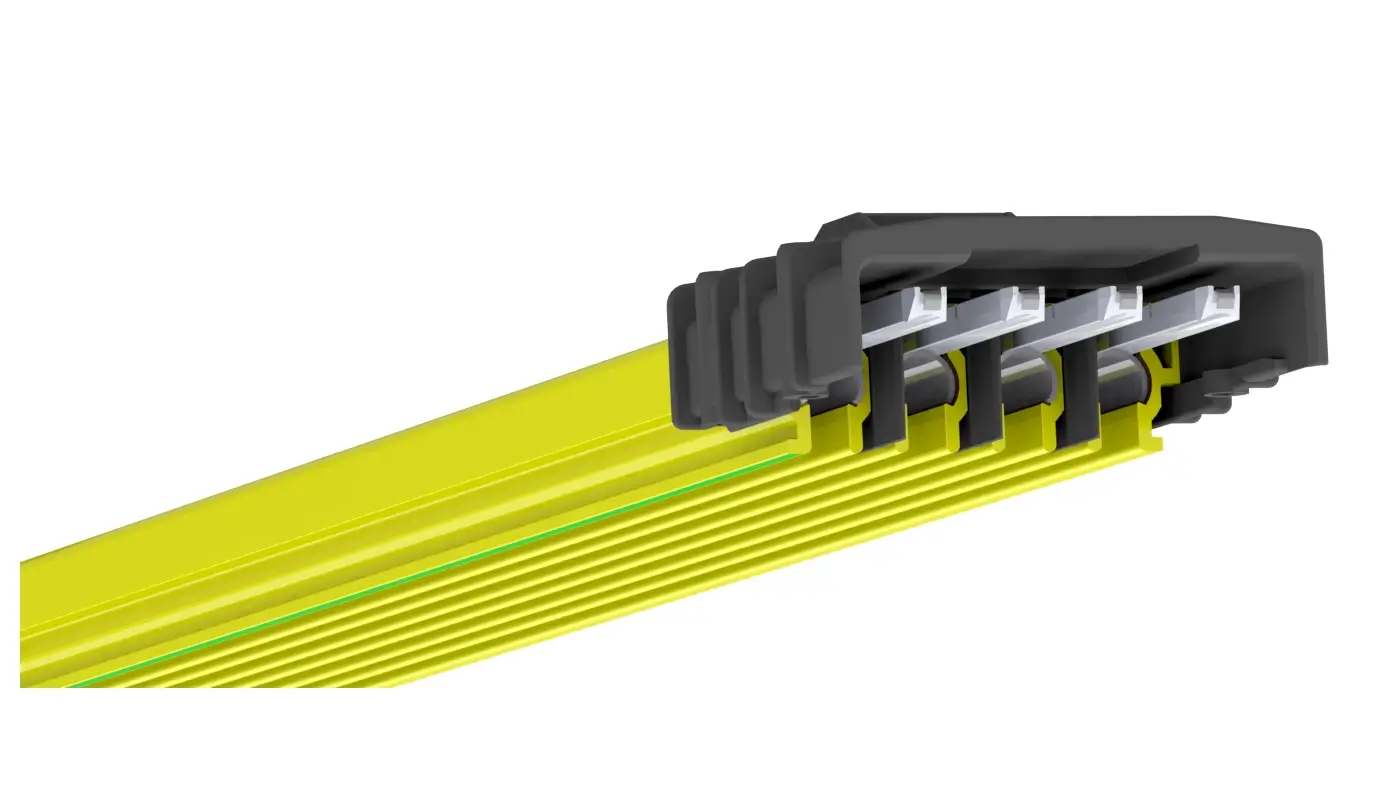

Die MultiLine Schleifleitungsschienen von Conductix-Wampfler sind berührungsgeschützte Kompakt-Schleifleitungsprofile zur Energie- und (je nach Ausführung) Signalübertragung an bewegten Verbrauchern auf geraden Verfahrwegen. Die Leiter sind in einem hochwertigen Kunststoffprofil fixiert; die Schienensegmente werden über ein Verbinder-Stecksystem sicher miteinander verbunden, wobei der Verbinder bereits vormontiert am Profilende vorgesehen ist.

Die Schienen sind als 3-, 4- oder 5-polige Ausführung verfügbar und werden passend zur Anlagenkonfiguration (z. B. mit Schutzleiter) ausgewählt. Der Schutzleiter ist gelb-grün gekennzeichnet, um die eindeutige Zuordnung im System zu unterstützen.

Einsatzbereiche

• Intralogistik: Regalbediengeräte, Automatiklager, Hochregallager (lineare Fahrwege).
• Krananlagen: Kranbahnen und verfahrbare Kran-Komponenten mit definierter Strecke.
• Förder- und Transporttechnik: verfahrbare Einheiten, Shuttle- und Transferstrecken mit Stromzuführung über Schleifleitung.
• Sondermaschinen: ortsveränderliche Verbraucher mit geradlinigem Fahrweg in Innenanlagen bzw. wettergeschützten Außenanlagen.

Varianten & Unterschiede der Ausführungen

Die Varianten unterscheiden sich im Wesentlichen durch die Polzahl (3/4/5 Leiterbahnen) sowie durch die Auslegung für unterschiedliche Nennstrombereiche. Zusätzlich ist eine Ausführung zur Signalübertragung verfügbar.

• Polzahl: 3-, 4- oder 5-polig (inkl. Systemauslegung mit/ohne Schutzleiter je nach Variante).
• Leistungsbereich: Ausführungen für unterschiedliche Nennströme innerhalb des Systems.
• Signal: Ausführung für Signalübertragung (separater Nennstrombereich).

Sicherheitsaspekte & Betriebshinweise

• Berührungsschutz: Das System ist berührungsgeschützt ausgeführt und für definierte, geschützte Anlagenumgebungen vorgesehen.
• Schutzleiter-Zuordnung: Der PE ist gelb-grün gekennzeichnet; die Einbaulage/Orientierung ist bei der Systemmontage konsequent beizubehalten.
• Streckenausdehnung: Für eine kontrollierte Ausdehnung wird ein Fixpunkt (typischerweise in der Anlagenmitte) gesetzt; bei langen Anlagen können Dehnverbinder zum Ausgleich temperaturbedingter Längenänderungen erforderlich sein.
• Montageausrichtung: Auf eine genaue Ausrichtung der Halterung achten, da Höhenversatz/Winkelfehler zu Verklemmen bei Wärmedehnung führen können.
• Fahrgeschwindigkeit: Eine reduzierte Fahrgeschwindigkeit kann die Lebensdauer erhöhen; ein Richtwert von 85 m/min wird empfohlen.
• Streckenenden: Streckenenden sind gegen Berühren zu schützen, z. B. durch Endkappen oder eine geeignete Endeinspeisung am Systemende.

Passende Artikel/Zubehör

• Stromabnehmer für MultiLine 0831 (z. B. Stromabnehmer-Einheiten für den bewegten Verbraucher)
• Endkappen 083171-... (Berührungsschutz an Streckenenden)
• Endeinspeisung 083153-... (Einspeisung am Streckenende)
• Streckeneinspeisung 083151-..., 083154-..., 083152-... (Einspeisung innerhalb der Strecke)
• Schienenklemmen (Montage-/Befestigungskomponenten im Systemumfeld)
• ProShell Komponenten (Tragsystem/Grundmodule/Zubehör zur Anlagenintegration)
