Enerpac Ultrahochdruck Handpumpen

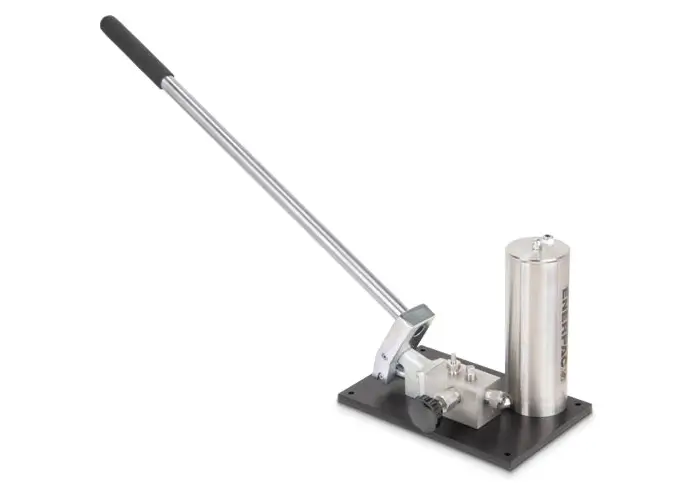

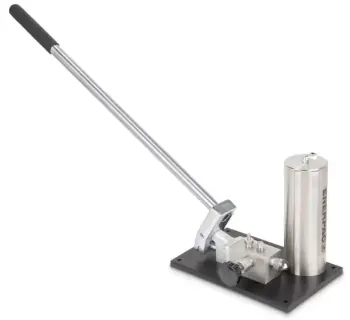

Die Ultrahochdruck Handpumpen von Enerpac sind kompakte, manuell betriebene Pumpen für Betriebsdrücke bis zu 2800 bar und wurden für präzise Druckprüfungen, Kalibrieraufgaben, Vorspanntechnik sowie anspruchsvolle Service- und Wartungsarbeiten entwickelt. Die Modelle 11100 und 11400 der P-11 Serie arbeiten einstufig und verfügen über einen Tankinhalt von 737 cm³, rostfreie 303-Stahl-Gehäuse und konische 3/4"-16-Hochdruckverschraubungen für flüssigkeitsdichte Verbindungen bis 2800 bar. Ergänzend bietet die zweistufige Ultra-Hochdruck-Handpumpe HPT1500 mit 1500 bar Betriebsdruck, integriertem Manometer und Druckbegrenzungsventil eine leistungsstarke Lösung für hydraulische Vorspannzylinder und Hydraulikmuttern.

Einsatzbereiche

Die Ultrahochdruck Handpumpen sind überall dort im Einsatz, wo sehr hohe Drücke bei geringen Volumenströmen sicher und reproduzierbar aufgebaut werden müssen.

• Druck- und Dichtheitsprüfungen an Armaturen, Schläuchen, Rohrleitungen und Komponenten bis 2800 bar.
• Kalibrier- und Testaufgaben in Prüfständen, Laboren und Servicebetrieben.
• Vorspannen von Schraubverbindungen mit Hydraulikmuttern und Vorspannzylindern (HPT1500, 1500 bar).
• Wartung und Instandhaltung an hochdruckhydraulischen Systemen im Anlagen- und Maschinenbau.
• Mobile Serviceeinsätze dank kompakter, tragbarer Bauweise ohne Stromversorgung.

Unterschiede der Varianten

Innerhalb der Ultrahochdruck Handpumpen von Enerpac gibt es klare Unterschiede hinsichtlich Druckbereich, Tankvolumen und typischer Anwendung.

• 11100 – 700 bar Ultrahochdruck-Pumpe: einstufige Handpumpe mit 737 cm³ Tankvolumen, ideal für 700-bar-Systeme (z. B. Standard-Hydraulikzylinder, Werkzeugsets) und Medien wie destilliertes Wasser, Esteröle, Silikon- oder Petroleum-Basis-Flüssigkeiten.
• 11400 – 2800 bar Ultrahochdruck-Pumpe: einstufig, ebenfalls 737 cm³, für Prüf- und Testaufgaben bis 2800 bar mit konischen 3/4"-16 Edelstahlverschraubungen für leckagefreie Verrohrung.
• HPT1500 – zweistufige Ultra-Hochdruck-Handpumpe: 1500 bar Maximaldruck, 2540 cm³ Tankvolumen, zweistufige Förderung (schneller Eilgang, feiner Hochdruckaufbau), mit integriertem Manometer und eingebautem 1500-bar-Druckbegrenzungsventil – optimiert für Vorspannzylinder und Hydraulikmuttern.

Die P-11-Modelle 11100/11400 besitzen kein integriertes Druckbegrenzungsventil und benötigen daher ein externes Sicherheits- bzw. Dämpfungsventil, während das Modell HPT1500 bereits mit integrierter Druckbegrenzung für 1500 bar ausgestattet ist.

Häufige Fehler in der Praxis

• Ungeeignete Schläuche und Kupplungen: Verwendung von 700-bar-Schläuchen an 1500 bar oder 2800 bar kann zu Schlauchplatzer und Leckage führen. Es dürfen nur Komponenten mit ausreichender Druckfestigkeit eingesetzt werden.
• Kein oder falsches Druckbegrenzungsventil: Bei P-11-Ultrahochdruckpumpen ohne integrierte Begrenzung wird häufig auf ein externes Sicherheitsventil verzichtet – dies kann Prüfaufbauten und Werkstücke gefährden.
• Fehlende oder falsch positionierte Manometer: Ohne gut ablesbare Hydraulikmanometer in unmittelbarer Nähe der Prüfstelle lassen sich Drücke nicht sicher überwachen.
• Fehlerhafte Entlüftung: Eingeschlossene Luft im System führt zu kompressiblem Verhalten, verzögertem Druckaufbau und ungenauen Prüfergebnissen.
• Unzureichende Schlauch- und Komponentenprüfung: Schläuche werden nicht in den von DGUV Regel 113-020 und Herstellerangaben empfohlenen Intervallen ausgetauscht oder regelmäßig geprüft.
• Mischbetrieb ungeeigneter Medien: Der Einsatz nicht freigegebener Flüssigkeiten (z. B. aggressiver Medien) kann Dichtungen, Schläuche und Ventile schädigen.

Sicherheitsaspekte und Normhinweise

Beim Arbeiten im Bereich bis 1500 bar bzw. bis 2800 bar stehen Sicherheit und Systemkompatibilität im Vordergrund.

• Nur für Ultrahochdruck geeignete Komponenten (Schläuche, Kupplungen, Verteiler, Ventile, Zylinder) mit passender Druckstufe (1500 bar oder 2800 bar) einsetzen – die maximalen Betriebsdrücke der schwächsten Komponente sind maßgeblich.
• Bei P-11-Ultrahochdruckpumpen (11100/11400) unbedingt ein externes Absperr-/Dämpfungsventil und ein geeignetes Druckbegrenzungsventil in den Prüfaufbau integrieren, da die Pumpen kein eigenes Druckbegrenzungsventil besitzen.
• HPT1500: Das integrierte 1500-bar-Druckbegrenzungsventil verhindert Überdruck, ersetzt aber nicht die Pflicht zur korrekten Dimensionierung aller Systemkomponenten.
• Hydraulikschläuche regelmäßig nach den Vorgaben von DGUV Regel 113-020 und den Enerpac-Herstellerrichtlinien prüfen und austauschen.
• Nur geschultes Fachpersonal sollte an Ultrahochdrucksystemen arbeiten; persönliche Schutzausrüstung (Schutzbrille, Handschuhe, ggf. Gesichtsschutz) ist obligatorisch.
• Prüfaufbauten so gestalten, dass sich Bediener außerhalb des Gefahrenbereichs aufhalten können (z. B. verlängerter Schlauch, Schutzabdeckungen, Prüfstände).

Kompatibles Zubehör und Systemaufbau

Für ein vollständiges Ultrahochdruck-System lassen sich die Enerpac Handpumpen mit passenden Schläuchen, Manometern, Verteilern, Ventilen, Hydraulikzylindern und Werkzeugen des Herstellers kombinieren.

Beispiele für passende Typenseiten bei TOMANRO (Auswahl):

• Ultrahochdruck Handpumpen P-11-Serie (11100 / 11400): Enerpac Ultrahochdruck Handpumpen
• Ultra-Hochdruck-Handpumpe HPT1500 für Vorspanntechnik: Enerpac Ultra-Hochdruck-Handpumpe HPT
• Schläuche:
  • 700-bar-Hydraulikschläuche für Standard-Hochdrucksysteme: Enerpac Hydraulikschlauch
  • 1500-bar-Hochdruckschläuche speziell für Vorspanntechnik (HPT1500, GT-Vorspannzylinder): Enerpac Hochdruck-Schläuche 1500 bar
  • Zwillingsschläuche THQ für doppelte Leitung zu Vorspann- und Flanschwerkzeugen: Enerpac Zwillingsschläuche THQ
• Manometer und Manometeranschlüsse:
  • Glyzerin-gedämpfte Hydraulikmanometer G-Serie für 700-bar-Systeme: Enerpac Hydraulikmanometer G
  • Set Manometeranschluss GA zur einfachen Integration eines Manometers in die Leitung: Enerpac Set Manometeranschluss GA
• Verteiler und Mehrfachsteuerung:
  • Vormontierte Hydraulikverteiler AM mit Absperrventilen für 2 oder 4 einfachwirkende Zylinder: Enerpac Vormontierter Hydraulikverteiler AM
  • Verteiler A als kompakte Verteilerblöcke: Enerpac Verteiler A
  • Vierfach-Verteiler AMGC mit integrierten Manometern für paralleles Heben: Enerpac Vierfach-Verteiler AMGC
• Ventile und Sicherheitskomponenten:
  • Steuerventile V-Serie (z. B. Nadelventile, Absperrventile) zur Regelung von Volumenstrom und Zylinderbewegung: Enerpac Steuerventile V
  • Hydraulik-Wegeventile zur Pumpe- oder Rohrleitungs-Montage: Enerpac Hydraulik-Wegeventile
  • Hydraulikkupplungen für schnelles Kuppeln und Trennen: Enerpac Hydraulikkupplungen
• Hydraulikzylinder und Werkzeuge:
  • Hydraulikzylinder TRIO RC (einfachwirkend, 700 bar) für Hebe- und Richtarbeiten: Enerpac Hydraulikzylinder TRIO RC
  • Mutternsprenger für das zerstörungsfreie Trennen von Muttern: Enerpac Mutternsprenger NSH
  • Hydraulische Abzieher für das Abziehen von Rädern, Lagern und Naben: Enerpac Lock-Grip Abzieher
  • Hydraulische Keile und Spreizer für Flansch- und Hubanwendungen: Enerpac Hydraulische Keile und Spreizer

Technische Kennwerte (Auszug)

Hinweis: Technische Daten nach Herstellerangaben; für die konkrete Auslegung sind stets die aktuellen Datenblätter von Enerpac und TOMANRO heranzuziehen.
