Steuerventile V

Enerpac Steuerventile V

Die Enerpac Steuerventile V regeln Druck und Volumenstrom in Hochdruck-Hydrauliksystemen bis 700 bar. Sie ermöglichen das präzise Steuern von Zylinderbewegungen, das Begrenzen des Systemdrucks sowie das Dämpfen von Druckstößen. Mit genormten NPTF-Anschlüssen sind sie universell in Enerpac 700 bar Systemen einsetzbar.

Für 700 bar Hochdruckanwendungen ausgelegt
Präzise Druck- und Durchflussregelung
Dämpfung von Druckstößen für mehr Systemsicherheit
NPTF-Anschlüsse für leckarme Verschraubungen
Große Variantenvielfalt (Nadel-, Sicherheits-, Druckregelventile)

12 Artikel → Steuerventile V

Steuerventile V

Betriebsdruck
Ventilart
Ölanschluss Pumpenseite
Ölanschluss Zylinderseite
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

Für 700 bar Hochdruckanwendungen ausgelegt
Präzise Druck- und Durchflussregelung
Dämpfung von Druckstößen für mehr Systemsicherheit
NPTF-Anschlüsse für leckarme Verschraubungen
Große Variantenvielfalt (Nadel-, Sicherheits-, Druckregelventile)

Informationen: Steuerventile V

Die Steuerventile V von Enerpac sind Druck- und Volumenstrom-Steuerventile für Hochdruck-Hydrauliksysteme bis 700 bar und dienen zur Regelung von Ölfluss und Betriebsdruck.

Die V-Serie umfasst Nadelventile, Dämpfungsventile, Absperr-/Sicherheitsventile, Druckbegrenzungsventile und Druckregelventile mit genormten NPTF-Anschlüssen für leckarme Verbindungen.

Alle Ventile sind für den Einsatz mit Enerpac 700 bar Werkzeughydraulik ausgelegt und besitzen korrosionsgeschützte Oberflächen; ausgewählte Modelle bieten Viton-Dichtungen und Nickelbeschichtung für hohe Temperaturen.

Aufbau und Funktionsprinzip

Nadelventile (z. B. V-82, V-182, V-8F) regeln den Volumenstrom zum Zylinder und damit die Hub- bzw. Senkgeschwindigkeit; sie können je nach Typ auch als temporäre Sperrventile oder zur Manometerdämpfung eingesetzt werden.
Dämpfungsventile wie V-91 wirken als Snubber und glätten Druckspitzen, um ein Springen des Manometerzeigers und Stoßbelastungen des Messwerks zu verhindern.
Das Absperr- und Sicherheitsventil V-66 (manuell betätigtes Rückschlagventil mit integriertem Druckbegrenzungsventil) hält Lasten mit einfach- oder doppeltwirkenden Zylindern und lässt sich von Hand öffnen, um das Öl kontrolliert in den Tank zurückfließen zu lassen.
Das Druckbegrenzungsventil V-152 begrenzt den maximal zulässigen Systemdruck (typischer Einstellbereich ca. 50–700 bar) und schützt so Zylinder, Schläuche und Pumpen vor Überlast.
Das Druckregelventil V-161 speist einen Sekundärkreis erst dann, wenn ein eingestellter Mindestdruck im Primärkreis erreicht ist, und hält dabei eine definierte Druckdifferenz zwischen beiden Kreisen.
Alle Ventile besitzen NPTF-Anschlüsse (typisch 3/8"-18 NPTF) und sind lackiert, beschichtet oder plattiert, um Leckage bei Nenndruck und hohe Korrosionsbeständigkeit sicherzustellen.

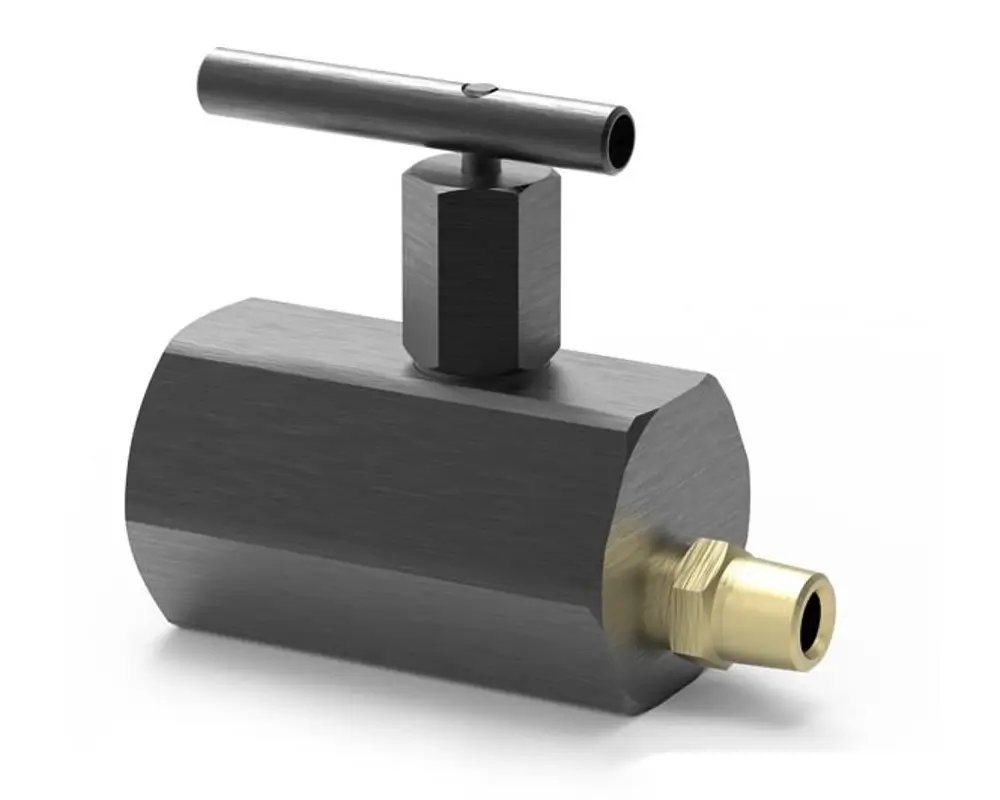

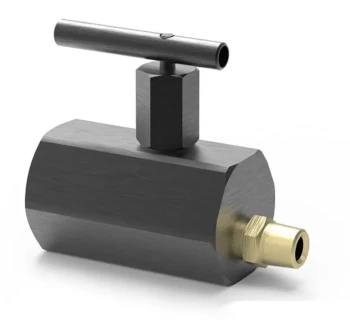

Versionen mit Viton-Dichtungen (z. B. V-66NV, V-152NV) sind für hochtemperaturbeständige Anwendungen ausgelegt und zusätzlich nickelplattiert.

Technische Daten – Auswahl Steuerventile V

Modell	Ventiltyp	Funktion	Einstellbereich / Max. Druck (bar)	Ölanschlüsse	Besonderheiten
V-82	Nadelventil	Regelt Zylindergeschwindigkeit, kann Last kurzzeitig halten	bis 700	3/8"-18 NPTF, Innengewinde	Kompaktes Durchflussregelventil für 700 bar
V-182	Nadelventil	Durchflussregelung und Manometerdämpfung	bis 700	3/8"-18 NPTF	Geeignet als Snubber für pulsierende Drücke
V-8F	Fein-Nadelventil	Sehr feine Volumenstromregelung für präzise Bewegungen	bis 700	3/8"-18 NPTF	Extrem feinfühlige Einstellung, nicht als Sperrventil empfohlen
V-91	Dämpfungsventil	Dämpft Druckstöße und schützt Manometer	bis 700	1/2"-14 NPTF	Reduziert Zeigerflattern, ideal bei hohen Taktzahlen
V-66	Check-/Sicherheitsventil	Last halten, Rückfluss durch Handbetätigung freigeben	bis 700 (Relief typ. 790)	3/8"-18 NPTF, beidseitig	Mit integriertem Druckbegrenzungsventil für Ein- und Doppeltwirkend
V-152 / V-152NV	Druckbegrenzungsventil	Begrenzt Systemdruck bzw. Zylinderkraft	ca. 50–700	3/8"-18 NPTF, 2 Ports	Durchflusskapazität typ. 30 l/min; NV mit Viton und Nickelplattierung
V-161	Druckregelventil	Speist Sekundärkreis ab eingestelltem Druck, hält Druckdifferenz	Mindestdruck ca. 140, max. 700	3/8"-18 NPTF, Primär/Sekundär	Geeignet für Folge- und Sekundärkreise in Spannsystemen

Alle Steuerventile V sind für einen maximalen Betriebsdruck von 700 bar ausgelegt und verfügen über NPTF-Anschlüsse zur Minimierung von Leckage bei Nenndruck.

Vorteile der Steuerventile V

Umfassende Funktionspalette (Nadel-, Dämpfungs-, Sicherheits-, Druckbegrenzungs- und Druckregelventile) für die komplette Hydrauliksteuerung.
Für 700 bar ausgelegt und damit perfekt auf Enerpac Hochdrucksysteme abgestimmt.
NPTF-Porting für leckarme Verschraubungen ohne zusätzliche Dichtmittel bei Nenndruck.
Korrosionsbeständige Oberflächen (lackiert, beschichtet oder plattiert), optional Viton-Dichtungen und Nickelplattierung für hohe Temperaturen.
Feinfühlige Durchfluss- und Druckeinstellung ermöglicht präzise Steuerung von Zylinderbewegungen und Spannabläufen.
Erhöhte Betriebssicherheit durch integrierte Druckbegrenzung und Dämpfung von Druckstößen.

Typische Anwendungen

Hub- und Senkbewegungen von Hochdruckzylindern mit exakt regelbarer Geschwindigkeit und definierter Endkraft.
Spann- und Vorrichtungstechnik, in der Druckstufen, Sekundärkreise und Kraftbegrenzung realisiert werden müssen.
Prüf- und Servicestände, bei denen Druckspitzen und Manometerbelastungen sicher begrenzt und gedämpft werden sollen.
