Enerpac Verteiler A
Die Enerpac Verteiler A dienen zur sicheren Aufteilung des Hydraulikölstroms auf mehrere Verbraucher und eignen sich für 350 bar und 700 bar Systeme. Je nach Modell stehen 5–7 Anschlüsse mit SAE #4 oder 3/8"-NPTF Gewinden zur Verfügung. Durch kompakte oder verlängerte Bauformen lassen sich die Verteiler flexibel in verschiedenste Hydraulikanwendungen integrieren.
- Verteilung eines Ölstroms auf mehrere Zylinder oder Werkzeuge
- 350 bar / 700 bar Varianten verfügbar
- SAE #4 und NPTF Anschlussgewinde
- 5–7 Ports für flexible Systemkonfigurationen
- Befestigungsbohrungen für einfache Montage
Die Enerpac Verteiler A dienen zur sicheren Aufteilung des Hydraulikölstroms auf mehrere Verbraucher und eignen sich für 350 bar und 700 bar Systeme. Je nach Modell stehen 5–7 Anschlüsse mit SAE #4 oder 3/8"-NPTF Gewinden zur Verfügung. Durch kompakte oder verlängerte Bauformen lassen sich die Verteiler flexibel in verschiedenste Hydraulikanwendungen integrieren.
- Verteilung eines Ölstroms auf mehrere Zylinder oder Werkzeuge
- 350 bar / 700 bar Varianten verfügbar
- SAE #4 und NPTF Anschlussgewinde
- 5–7 Ports für flexible Systemkonfigurationen
- Befestigungsbohrungen für einfache Montage
Informationen: Verteiler A
Die Verteiler A von Enerpac sind kompakte Hydraulikverteiler, die den Ölstrom einer Pumpe an mehrere Zylinder oder Werkzeuge aufteilen und so ein nahezu gleichmäßiges Ausfahren mehrerer Verbraucher ermöglichen.
Die A-Serie umfasst kurze, lange und sechskantförmige Verteilerblöcke mit 5–7 Anschlüssen, ausgelegt für Hochdrucksysteme bis 350 bar (SAE #4 Ports) bzw. 700 bar (3/8"-18 NPTF Ports).
Alle Modelle verfügen über Befestigungsbohrungen und präzise gefertigte Gewindeanschlüsse, sodass sie sich schnell in bestehende Enerpac Hydrauliksysteme integrieren lassen.
Aufbau und Funktionsprinzip
- Massiver Verteilerblock mit einem zentralen Eingangsanschluss und mehreren Ausgangsports zur Verteilung des Ölstroms an mehrere Zylinder oder Verbraucher.
- Modelle A60, A61 und A63 mit SAE #4-Anschlüssen und maximalem Betriebsdruck von 350 bar, ausgelegt für 5000 psi Workholding-Systeme.
- Modelle A64, A65 und A66 mit 3/8"-18 NPTF-Anschlüssen und maximalem Betriebsdruck von 700 bar für klassische 10 000 psi Enerpac Systeme.

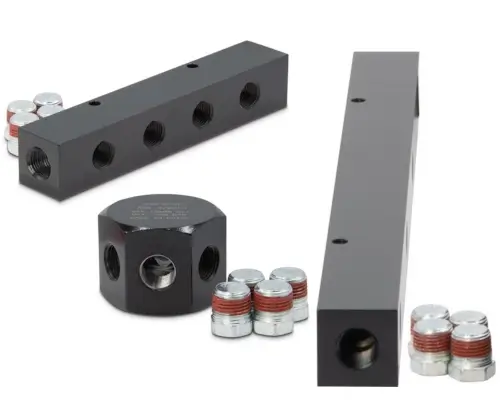

- Kurz- und Langverteiler (A60, A61, A64, A65) sowie ein kompakter Sechskant-Verteiler (A66) bieten passende Bauformen für unterschiedliche Einbauverhältnisse und Leitungsführung.
- Befestigungsbohrungen ermöglichen die Montage auf Grundplatten, Maschinenrahmen oder Konsolen; nicht genutzte Ports können mit mitgelieferten Verschlussstopfen sicher abgedichtet werden.
- Durch die Bestückung mit Schnellkupplungen, Manometern und Absperrventilen lassen sich Verteiler A zu flexibel konfigurierbaren Verteilstationen ausbauen.
Technische Daten – Auswahl Verteiler A-Serie
| Modell | Bauform | Anzahl Anschlüsse | Ölanschlüsse | Max. Betriebsdruck (bar) |
Baugröße / Länge | Typische Verwendung |
|---|---|---|---|---|---|---|
| A60 | Langverteiler | 5 | SAE #4 NPTF | 350 | 89 mm (3.5") | Verteilerblock für kompakte Workholding-Systeme bis 350 bar |
| A61 | Langverteiler | 7 | SAE #4 NPTF | 350 | 165 mm (6.5") | Verteilstation für mehrere Spannzylinder bei 350 bar |
| A64 | Kurzverteiler | 7 | 3/8"-18 NPTF | 700 | 178 mm (7") | Kompakter 700 bar Verteiler für mehrere Schlauchanschlüsse |
| A65 | Langverteiler | 7 | 3/8"-18 NPTF | 700 | Lang, ca. 14" (≈ 356 mm) | Verteilerblock mit Platz für direkt montierte Steuerventile |
| A66 | Sechskant-Verteiler | 6 | 3/8"-18 NPTF | 700 | 58 mm | Sehr kompakter 6-fach-Verteiler in 700 bar Systemen |
Die A-Serie Verteiler dienen zur Zusammenfassung von Hydraulikleitungen an einem zentralen Punkt oder zur Verteilung eines Ölstroms auf mehrere Verbraucher; je nach Modell für 350 bar (SAE #4) oder 700 bar (3/8"-18 NPTF) ausgelegt.
Vorteile der Enerpac Verteiler A
- Paralleler Betrieb mehrerer Zylinder, z.B. zum gleichmäßigen Anheben einer Last mit nur einer Hydraulikpumpe.
- Zentrale Anschlussstelle für Schläuche, Zylinder, Ventile und Manometer, reduziert den Leitungsaufwand.
- Leckarme Verbindungen durch präzise bearbeitete NPTF- bzw. SAE #4-Gewinde und passende Stopfen.
- Flexible Systemkonfiguration dank verschiedener Bauformen (kurz, lang, Sechskant) und 5–7 Ausgangsports.
- Einfache Montage mit integrierten Befestigungsbohrungen und Zubehör wie Schnellkupplungen, Manometern und Absperrventilen.
- Hohe Betriebssicherheit durch auf Enerpac Systemkomponenten abgestimmte Druckstufen von 350 bar bzw. 700 bar.
Typische Anwendungen
- Mehrpunkt-Hebesysteme, bei denen eine Last mit mehreren Hochdruckzylindern parallel angehoben oder abgestützt wird.
- Spann- und Vorrichtungstechnik mit mehreren Spannzylindern oder Spannelementen, gespeist aus einer zentralen Pumpe.
- Verteilstationen in stationären Hydraulikanlagen, in denen der Ölfluss von einer Druckquelle auf mehrere Verbraucher aufgeteilt oder zusammengeführt werden soll.
