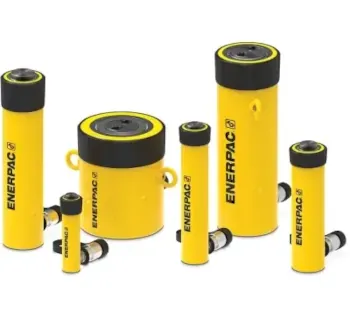

Enerpac Hydraulikzylinder TRIO RC

Produktbeschreibung

Der Hydraulikzylinder TRIO RC von Enerpac ist ein einfachwirkender Zylinder mit Federrückzug für präzise Hub- und Pressarbeiten in der 700-bar-Hochdruckhydraulik. Die TRIO-Generation kombiniert ein Trio-Lagersystem zur besseren Seitenlastbeständigkeit und längeren Lebensdauer mit einem hybriden Federrückzugsystem (modellabhängig) für schnelleres Einfahren und höhere Produktivität.

Der Arbeitsbereich wird über den Hub je Modell definiert (siehe Tabelle) und die verfügbare Druckkraft reicht – abhängig von der Ausführung – von 5 t bis 95 t bei einem maximalen Betriebsdruck von 700 bar. Das Ölvolumen (je Modell) bestimmt die erforderliche Pumpen-/Tankkapazität; das Gewicht ist modellabhängig (siehe Tabelle, sofern verfügbar).

Konstruktive Merkmale umfassen u. a. hochfeste Stahlkomponenten, Polyethylen-Dichtungen zur Verschleißreduzierung, einen Abstreifer gegen Verunreinigungen sowie eine Einbrennlackierung für verbesserten Korrosionsschutz. Für Montage- und Systemintegration sind (bei fast allen Modellen) Außengewinde am Zylinderkopf, Innengewinde der Kolbenstange sowie Befestigungsgewinde am Zylinderboden vorgesehen.

Zur Ausstattung gehören eine CR400-Kupplung (CR-400 Kupplungsmuffe) mit Staubkappe sowie Außengewindeschutz. Für Handling und Transport sind je nach Gewichtsklasse Tragegriffe (typisch im Bereich 15 kg bis 25 kg) bzw. Hebeösen (bei Modellen über 25 kg) vorgesehen.

Einsatzbereiche

• Montage und Instandhaltung: Ausrichten, Abstützen, Anheben, Positionieren von Baugruppen.
• Stahlbau und Anlagenbau: Passarbeiten, Setzen, Vorspannen, kontrollierter Kraftaufbau.
• Maschinenbau und Werkstatt: Press- und Richtarbeiten in Vorrichtungen und Rahmen.
• Bau und Service: Hubarbeiten mit tragbarer Pumpe, z. B. beim Einpassen/Anheben von Komponenten.
• Industrie: Universeller 700-bar-Zylinder für wiederkehrende Hub- und Kraftanwendungen in wechselnden Positionen.

Unterschiede der Varianten

Die TRIO-RC-Serie ist in zahlreichen Varianten verfügbar. Die Ausführungen unterscheiden sich primär über Druckkraft (t/kN), Hub (Arbeitsbereich), Ölvolumen (für die Pumpenauslegung) und Gewicht (Handling/Transport).

• 5 t: kompakte Zylinder für kurze bis mittlere Hübe (u. a. RC50 bis RC59).
• 10 t / 15 t / 25 t: breite Auswahl an Hüben für universelle Hub-/Pressaufgaben (u. a. RC101…RC1014, RC151…RC1514, RC251…RC2514).
• 30 t: RC308 als leistungsstarke Zwischenklasse.
• 50 t / 75 t / 95 t: hohe Kräfte und große Ölvolumina, modellabhängig mit erweitertem TRIO-Federrückzugskonzept.

Technische Daten

Sicherheitsaspekte & Normen

Für den sicheren Betrieb der 700-bar-Hochdruckhydraulik sind die Herstellerhinweise strikt einzuhalten. Verwenden Sie ausschließlich für 700 bar freigegebene Systemkomponenten (Pumpe, Schlauch, Kupplung, Manometer, Ventile) und sichern Sie die Last gegen unbeabsichtigte Bewegung.

• Druckbegrenzung: Max. 700 bar nicht überschreiten; Druckbegrenzungsventil korrekt einstellen und gegen Verstellen sichern.
• Hub unter Last: Aus Sicherheitsgründen wird empfohlen, den Zylinder unter Last nicht über 80 % des Hubs auszufahren (modellübergreifende Empfehlung).
• Seitenlasten: Trotz erhöhter Seitenlastbeständigkeit Lasten möglichst zentrisch einleiten, Kippmomente vermeiden und geeignete Druckstücke/Zubehör verwenden.
• Last halten: Für dauerhaftes Halten/Absichern ggf. zusätzliche mechanische Abstützung vorsehen; niemals unter ungesicherter Last arbeiten.
• Sauberkeit: Kupplungen/Staubkappen sauber halten, Verunreinigungen im Hydraulikkreis vermeiden (Schutz durch Abstreifer unterstützt, ersetzt aber keine Wartung).

Normative Einordnung (allgemein): Für Konstruktion und sicheren Betrieb von Hydrauliksystemen ist EN ISO 4413 ein relevantes Regelwerk; im Maschinenumfeld sind zusätzlich die jeweiligen Betreiber-/Arbeitsschutzregeln (z. B. innerbetriebliche Vorgaben und Gefährdungsbeurteilung) anzuwenden. Eine produktspezifische Norm-/Zertifikatsangabe wurde in den vorliegenden Quellen nicht eindeutig ausgewiesen.

Passende Artikel/Zubehör

• Pumpen & Sets: Mobile Handpumpen-/Schlauch-Sets oder Elektrohydraulikpumpen zur Versorgung von 700-bar-Zylindern.
• Hydraulikschläuche: 700-bar-Schläuche (Systemabstimmung auf Ölvolumen, Anschluss und Länge).
• Druckstücke/Zubehör: Bewegliche oder glatte Druckstücke (kompatible Zubehörreihen), um die Krafteinleitung zu verbessern.
• Mess- & Sicherheitskomponenten: Manometer, Ventile, Kupplungen, abgestimmt auf CR-400 und 700 bar.
