Enerpac Hydraulische Keile und Spreizer

Die hydraulischen Keile und Spreizer von Enerpac sind kompakte Hydraulikwerkzeuge zum kontrollierten Trennen, Anheben und Spreizen von Bauteilen in beengten Einbausituationen. Typisch sind Anwendungen, bei denen ein kleiner Ansatzspalt genügt, um anschließend über den hydraulischen Spreizweg eine definierte Bewegung zu erzeugen, z. B. beim Lösen festsitzender Komponenten, beim Ausrichten von Konstruktionen oder beim Öffnen/Entspannen von Press- und Klemmsitzen.

Je nach Ausführung wird die Spreizbewegung entweder über einen integrierten Keilzylinder (WR-Serie) oder über eine Spreizerkomponente (A-92) realisiert, die an geeignete Hydraulikzylinder angebaut wird. Für mobile Einsätze stehen zudem Werkzeugsätze mit Pumpe zur Verfügung, damit das System unmittelbar betriebsbereit ist.

A) Einsatzbereiche

• Instandhaltung und Montage: Lösen festsitzender Passungen, Anheben/Entspannen von Bauteilen, kontrolliertes Öffnen von Spalten für Demontagearbeiten.
• Stahl- und Anlagenbau: Ausrichten von Konstruktionen, Positionieren von Laschen/Flanschen, vorsichtiges Spreizen zum Einbringen von Distanzstücken.
• Brücken- und Bauwerksservice: Unterstützendes Abheben bzw. Lösen von Lager-/Auflagerbereichen, wenn nur ein sehr kleiner Ansatzspalt verfügbar ist.
• Werkstatt & Service: Trennen von verklebten/korrodierten Verbindungen, Öffnen von Gehäusen/Abdeckungen unter kontrollierter Krafteinleitung.

B) Unterschiede der Varianten

Die Baureihe umfasst unterschiedliche Ausführungen für verschiedene Arbeitsbereiche und Integrationskonzepte:

• WR-5: Für sehr enge Stellen, sehr kleine min. Spreizweite; schnell zu positionieren.
• WR-15: Für langhubige Spreizanwendungen mit deutlich größerer max. Spreizweite.
• A-92 (ohne Zylinder): Spreizerkomponente zur Befestigung an geeigneten Zylindern der RC-Serie (10 t, ausgenommen RC-101); der zulässige Systemdruck ist dabei auf 350 bar begrenzt.
• SWR5PGH: Satz (werkzeugkastenfähig) als einsatzbereites Set mit WR-5 und passender Hydraulik-Ausrüstung.

C) Sicherheitsaspekte & Normen

Arbeiten mit Hochdruckhydraulik erfordern eine konsequente Gefährdungsbeurteilung und klare Arbeitsanweisungen. Relevante Rahmenwerke sind u. a. ISO 4413 (Sicherheitsanforderungen an hydraulische Systeme/Komponenten) und ISO 12100 (Risikobeurteilung und Risikominderung) als methodische Grundlage für die betriebliche Bewertung und sichere Integration in Arbeitsprozesse.

• Systemdruck strikt einhalten: WR-5/WR-15/SWR5PGH sind für 700 bar ausgelegt; bei A-92 gilt ausdrücklich max. 350 bar (50 % des Nenndrucks).
• Quetsch- und Scherstellen: Hände/Finger aus dem Spreizspalt fernhalten; Lastwege/Bewegungsrichtung vor dem Pumpen festlegen.
• Standsicherheit: Werkzeug nur auf tragfähigen, stabilen Auflageflächen ansetzen; Kanten/Anlageflächen gegen Abrutschen sichern.
• Hydraulikverbindungen: Nur geeignete Hochdruckschläuche und Kupplungen verwenden; Schläuche vor Einsatz auf Beschädigungen prüfen; vor dem Lösen von Verbindungen System drucklos machen.
• Überlastschutz: Drucküberwachung (z. B. über Manometer) ist praxisgerecht, um Fehlbedienung und Systemüberlastung zu vermeiden.

Technische Daten (Arbeitsbereich & Gewicht)

Passende Artikel/Zubehör

Für einen sicheren und effizienten Betrieb wird das Werkzeug als Teil eines abgestimmten 700-bar-Systems eingesetzt. Folgendes Zubehör ist praxisrelevant:

• Hydraulik-Handpumpe (z. B. P-392 für WR-5/WR-15): zur kontrollierten Druckerzeugung und feinfühligen Spreizbewegung.
• Hochdruck-Hydraulikschläuche (z. B. 700er-Serie): für die sichere Verbindung zwischen Pumpe und Werkzeug.
• Manometer/Manometeranschluss (z. B. GA45GC): zur Drucküberwachung und zum Schutz vor Systemüberlastung.
• RC-Serie Hydraulikzylinder (für A-92): passende Zylinderbasis (10 t RC-Serie, ausgenommen RC-101) zur Nutzung der Spreizerkomponente.
• Kupplungen/Adapter für 700 bar Systeme: zur standardisierten, dichten und schnellen Verbindung der Komponenten.

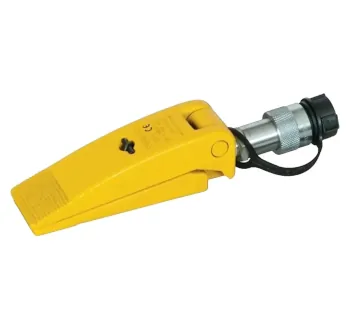

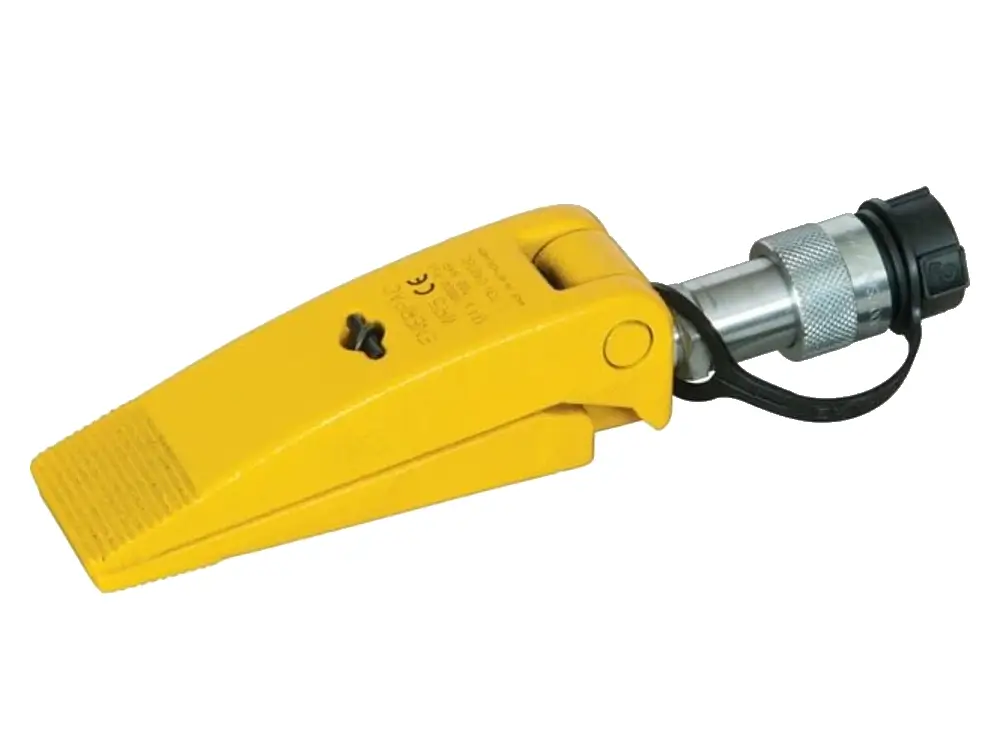

Abbildung (zur Orientierung)
