Enerpac Set Manometeranschluss GA

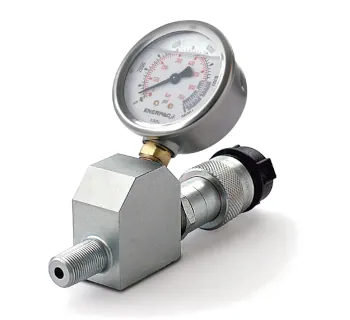

Das Enerpac Set Manometeranschluss GA (Modell GA45GC) ist ein vormontiertes Set aus Druckmanometer, Manometer-Zwischenstück der GA-Serie und Hochfluss-Kupplungsmuffe für 700 bar Hochdruckhydraulik. Der 45° angewinkelte Manometeraufbau mit schlankem Design sorgt für eine optimale Ableseposition und die glyceringefüllte, doppelskali­ge Anzeige (bar/psi) ermöglicht eine ruhige, gut lesbare Druckkontrolle. Mit 3/8" NPTF Anschluss, Manometeranschluss G2535L und Kupplungsmuffe CR400 lässt sich das Set problemlos in bestehende Enerpac-Systeme integrieren und hilft, Systemüberlastungen frühzeitig zu erkennen.

Einsatzbereiche

• Allgemeine Hochdruckhydraulik zur direkten Druckanzeige an Pumpe, Zylinder oder Verteilerblock.
• Service- und Prüfaufbauten, bei denen der Systemdruck während Inbetriebnahme oder Wartung kontrolliert werden muss.
• Mehrzylinder-Systeme, in denen der Schlauchanschluss über die Kupplung CR400 erfolgt und der Druck zentral überwacht wird.
• Mobile Anwendungen, bei denen ein kompakter, gut ablesbarer Manometeraufbau benötigt wird.

Technische Merkmale & Varianten

Das Set GA45GC kombiniert einen glyceringedämpften Manometerkopf mit Doppel-Skala (bar/psi), ein Manometer-Zwischenstück der GA-Serie und eine CR400 Hochfluss-Kupplungsmuffe. Es deckt einen Druckbereich bis 700 bar ab, mit einer Anzeigespanne bis 100 bar auf der Skala (Einteilung 10 bar), und ist auf einen Gehäusedurchmesser von 100 mm ausgelegt.

Unterschiede zu anderen GA-Komponenten

Innerhalb der GA-Serie bietet Enerpac verschiedene Manometeradapter (z. B. GA1, GA2, GA3) ohne Manometer und Kupplung. Das Set GA45GC hebt sich dadurch ab, dass es als komplette Baugruppe mit bereits montiertem Manometer, Adapter und Kupplungsmuffe geliefert wird und zusätzlich einen 45°-Winkel für die bessere Ablesbarkeit integriert.

Häufige Fehler und wie man sie vermeidet

• Einbau ohne Druckentlastung: Das Set darf nur in ein druckloses Hydrauliksystem ein- oder ausgebaut werden, um gefährliche Ölstrahlen und Schäden an Komponenten zu verhindern.
• Falsche Einbaulage: Wird der 45°-Manometeraufbau so montiert, dass die Skala schlecht einsehbar ist, steigt das Risiko, kritische Druckspitzen zu übersehen. Manometer immer in gut ablesbarer Position montieren.
• Verschmutzte Dichtflächen: Schmutz an NPTF-Gewinden, Dichtkegeln oder der Kupplung führt zu Leckagen und kann das Manometer beschädigen – daher sorgfältig reinigen und geeignete Dichtmittel sparsam einsetzen.
• Unpassender Druckbereich: Wird das Set in Systemen mit höherem Druck als 700 bar oder deutlich über dem Anzeigebereich betrieben, droht Überlastung des Manometers. Immer auf maximal zulässigen Betriebsdruck achten.
• Fehlende mechanische Entlastung: Bei starken Vibrationen oder Schlägen sollte das Set möglichst spannungsfrei montiert und ggf. mit Dämpfungselementen kombiniert werden, um das Messwerk zu schützen.

Sicherheitsaspekte & Normen

Das Set Manometeranschluss GA unterstützt die sichere Überwachung von Systemdruck und damit der resultierenden Zylinderkräfte in Hochdruckanlagen. In Hydrauliksystemen werden allgemein die Anforderungen der ISO 4413 (Hydraulik – Allgemeine Regeln und Sicherheitsanforderungen) sowie der Maschinenrichtlinie 2006/42/EG herangezogen, um Risiken durch Überdruck, Leckage oder Bauteilversagen zu minimieren. Die Kombination aus glyceringedämpftem Manometer, stabilem Edelstahlgehäuse und GA-Zwischenstück mit definiertem Manometeranschluss erleichtert eine normgerechte Integration.

Empfohlene Sicherheits- und Funktionsprüfungen

• Druckentlastung vor jeder Demontage bzw. Änderung der Anschlüsse sicherstellen.
• Optische Kontrolle von Manometerscheibe, Gehäuse, Gewinden und Kupplung auf Beschädigungen.
• Druckbereich und Skalenteilung auf die Applikation abstimmen (Reserve einplanen).
• Regelmäßige Funktionsprüfungen und bei Bedarf Abgleich mit Referenzmanometer vornehmen.

Passende Enerpac Artikel für den Einsatz mit dem GA-Set

Für einen vollständigen 700 bar Hydraulikkreis wird das Set Manometeranschluss GA üblicherweise mit passenden Hydraulikmanometern GP/G-Serie, Hydraulikschläuchen, Pumpen und Zylindern kombiniert. Enerpac bietet hierfür ein abgestimmtes Programm, das sich direkt über passende NPTF-Anschlüsse und Kupplungen integrieren lässt.

• Enerpac Druckmanometer GP-Serie (z. B. GP10S, 0 – 700 bar, 100 mm Zifferblatt) für trockene Druckanzeige in bar/psi.
• Enerpac Hydraulikmanometer G-Serie mit Glyzerinfüllung für dämpfte Anzeige bei stark pulsierenden Drücken.
• Enerpac Manometer-Zubehör GA-Serie (GA1, GA2, GA3) und Dämpfungs-/Absperrventile zur Anpassung von Einbausituation und Schutz des Manometers vor Druckstößen.
• Enerpac Hydraulikschläuche für 700 bar mit passenden Kupplungsanschlüssen (z. B. CR400).
• Enerpac Hochdruckzylinder (z. B. RC- oder RCS-Serien) als Lastaufnehmer, deren Eingangsdruck über das GA-Set überwacht wird.
