Enerpac Lock-Grip Abzieher

Die Lock-Grip Abzieher von Enerpac sind Universal-Abzieher zum Abziehen von Rädern, Lagern und ähnlichen auf Wellen montierten Bauteilen. Eine spezielle Zentriervorrichtung synchronisiert die Schließbewegung aller Abzugarme und erleichtert so Montage und Abziehen.

Durch Drehen des Einstellhebels werden die Abzugarme an der Anwendung fixiert; anschließend wird das Bauteil über die zentrale Spindel (mechanisch) oder über einen integrierten Hydraulikzylinder (hydraulisch) gelöst. Das System ist so ausgelegt, dass der Abziehvorgang typischerweise von einer Person durchgeführt werden kann.

Einsatzbereiche

• Instandhaltung in Industrieanlagen: Demontage von Lager- und Antriebskomponenten an Motoren, Getrieben und Aggregaten.
• Werkstatt & Reparatur: Abziehen von Riemenscheiben, Zahnrädern, Kettenrädern und Naben von Wellen.
• Schwertechnik & Nutzfahrzeuge: kontrolliertes Lösen festsitzender, aufgeschrumpfter oder eingepresster Bauteile.
• Maschinenbau: wiederkehrende Demontagearbeiten mit reproduzierbarem, beherrschbarem Kraftaufbau.

Technische Beschreibung

Als Universal-Abzieher greifen die Lock-Grip Abzieher das Werkstück am Außendurchmesser und drücken den Wellenkörper über eine zentrale Spindel aus dem Bauteil. Bei der hydraulischen Ausführung wird die Zugkraft durch einen 700 bar-Hydraulikzylinder aufgebracht, was die Bedienkräfte reduziert und den Abziehvorgang besser kontrollierbar macht.

Enerpac Abzieher sind aus einer hochfesten Stahllegierung gefertigt und für den dauerhaften Einsatz unter hoher Beanspruchung ausgelegt.

Unterschiede der Varianten

• LGM-Reihe (mechanisch): handbetätigt, Abziehen über Spindel und mechanischen Kraftaufbau.

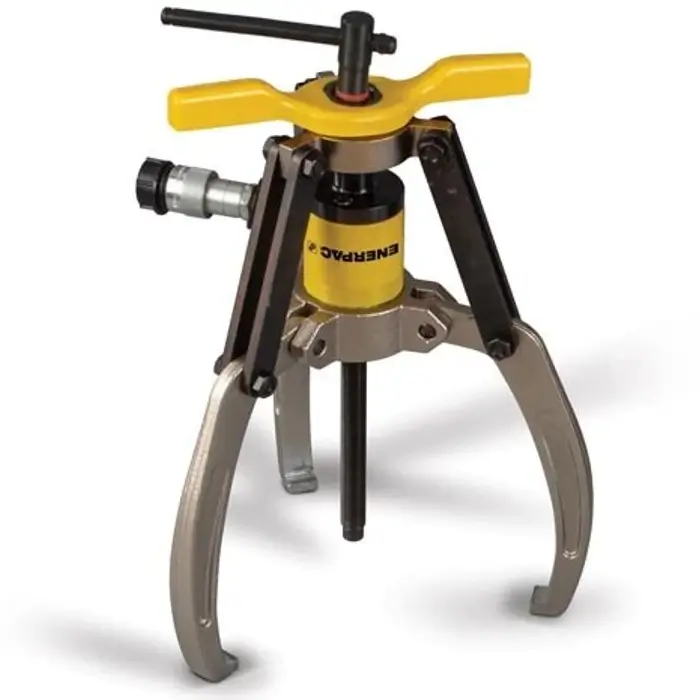

• LGH-Reihe (hydraulisch): Abziehen über integrierten Hohlkolbenzylinder mit 700 bar-Hydraulik (modellabhängig auch als Abzieher ohne Zylinder erhältlich).
• 2-armig oder 3-armig: 3-armige Ausführungen bieten typischerweise einen stabileren Griff; bei 2-armigen Konfigurationen ist die zulässige Belastung entsprechend zu begrenzen (siehe Sicherheitsaspekte).
• Hydraulische Abzieher-Sets (LGHS-Serie): Set-Varianten mit hydraulischem Abzieher, Pumpe, Manometer und Hydraulikschlauch.

Sicherheitsaspekte

• PSA: Bei Abzieharbeiten stets Schutzbrille und Handschuhe tragen.
• 2-armige Anwendung: Überschreiten Sie bei zweiarmigen Konfigurationen niemals 50% der jeweiligen Nennleistung.
• Sicherer Sitz: Abzugarme vor dem Kraftaufbau über den Einstellhebel fixieren; die Zentriervorrichtung unterstützt die synchrone Armbewegung und reduziert Fehlansätze.
• Spindelauflage: Bei fehlender Zentrierbohrung am Wellenende ist ein Point Protector zu verwenden (bei LGH vorgesehen).
• Beherrschbare Kraft: Hydraulisches Abziehen reduziert das Risiko von Bauteilschäden gegenüber improvisierten Methoden wie Hämmern oder Erwärmen.

Passende Artikel/Zubehör

• Lock-Grip Abzugsätze: Set-Lösungen mit Zubehör zur Erweiterung des Einsatzspektrums.
• Hydraulikpumpen: Hand-, Luft-, Elektro- oder Akkupumpen für den Betrieb hydraulischer Ausführungen und Sets.
• Hydraulikschläuche: Systemschläuche für 700 bar-Hydraulikverbindungen.
• Manometer & Anschluss-Sets: Drucküberwachung zur kontrollierten Kraftanwendung.
• Universal-Abzugsatz BHP: zusätzliche Zugkonzepte innerhalb des Enerpac-Abzieherprogramms (anwendungsabhängig).
