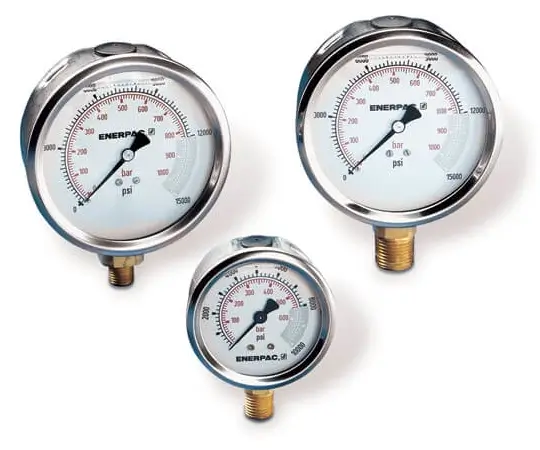

Enerpac Hydraulikmanometer G

Die Hydraulikmanometer G von Enerpac sind glyzeringefüllte Druckmanometer zur präzisen Anzeige des Systemdrucks in Hochdruck-Hydraulikanlagen bis 1000 bar.

Das zähflüssige Glyzerin dämpft Schwingungen, isoliert die druckempfindlichen Innenteile und gewährleistet einen langen, störungsfreien Dauereinsatz auch bei hohen Taktzahlen.

Die G-Serie umfasst zahlreiche Modelle mit Doppelskala in bar und psi, verschiedenen Messbereichen von ca. 7–1000 bar sowie Zifferblattdurchmessern von 63 mm und 100 mm.

Aufbau und Funktionsprinzip

• Bourdonfeder-Manometer zur Umwandlung des anliegenden Hydraulikdrucks in eine definierte Zeigerbewegung.
• Glyzeringefülltes Gehäuse, in dem alle druckempfindlichen Bauteile von Glyzerin umgeben sind, um Vibrationen, Druckstöße und Feuchtigkeitseinflüsse zu minimieren.
• Doppelskala mit fein abgestufter Anzeige in bar und psi für internationale Anwendungen und einfache Umrechnung.
• Edelstahlgehäuse mit 63 mm bzw. 100 mm Zifferblatt für gute Ablesbarkeit und hohen Korrosionsschutz in rauen Industrieumgebungen.
• Integrierte Sicherheitsberstscheibe und Druckausgleichsmembran für erhöhten Betriebssicherheit bei Überlastsituationen.
• Kupferlegiertes Bourdon-Sicherheitsrohr für Bereiche ab 70 bar, ausgelegt auf hohe Druckwechselbeständigkeit.
• Typische Genauigkeit von ca. ±1.5 % (63 mm) bzw. ±1 % (100 mm) des Skalenendwerts zur sicheren Beurteilung von Betriebsdruck und resultierender Zylinderkraft.
• Bodenanschluss mit NPTF-Gewinde (z. B. 1/4" oder 1/2") zur direkten Montage an Pumpen, Ventilblöcken oder Leitungskomponenten.
• Für hochzyklische Anwendungen empfiehlt Enerpac den Einsatz von Manometerdämpfungs- oder Nadelventilen, um das Messwerk zusätzlich zu schützen.

Technische Daten – Auswahl Hydraulikmanometer G

Die Hydraulikmanometer G decken je nach Typ verschiedene Druckbereiche von etwa 7 bar bis 1000 bar ab und sind standardmäßig mit Doppelskala bar/psi, Glyzerinfüllung sowie Sicherheitsberstscheibe und Druckausgleichsmembran ausgestattet.

Vorteile des Hydraulikmanometers G

• Glyzeringedämpftes Messwerk für ruhige Zeigeranzeige bei Vibration und Druckstößen.
• Doppelskala in bar und psi für den weltweiten Einsatz und einfache Interpretation der Messwerte.
• Hohe Betriebssicherheit durch Sicherheitsberstscheibe und Druckausgleichsmembran.
• Lange Lebensdauer dank korrosionsbeständigem Edelstahlgehäuse und robustem Bourdon-Sicherheitsrohr.
• Gute Ablesbarkeit durch große Zifferblätter (63 mm bzw. 100 mm) mit klar strukturierter Skala.
• Einfache Integration in bestehende Hydrauliksysteme über genormte NPTF-Anschlussgewinde.

Typische Anwendungen

• Drucküberwachung an Handpumpen, Motorpumpen und stationären Hydraulikaggregaten.
• Kontrolle der Zylinderkräfte bei Hebesystemen, Pressen, Richtarbeiten und Spannvorrichtungen.
• Einsatz in Prüfständen, Service- und Wartungsanlagen, in denen der Betriebsdruck von Hochdrucksystemen sicher überwacht und dokumentiert werden muss.
