Wampfler Streckeneinspeisung

Die Streckeneinspeisung von conductix-Wampfler ist eine Einspeiseeinheit für die Kastenschleifleitung BoxLine 0842, um elektrische Energie gezielt in der Strecke (nicht nur am Ende) in die Schleifleitung einzuspeisen. Sie wird anstelle eines Verbinders in den Schienenstrang integriert und eignet sich besonders, wenn durch eine mittige Einspeisung oder mehrere Einspeisepunkte der Spannungsfall reduziert werden soll. Wichtig für die Auslegung: Bei Verwendung einer Streckeneinspeisung sollte der Fixpunkt des Kastenprofils möglichst direkt daneben montiert werden, und die Ausrichtung der Einspeisung beeinflusst u. a. die Lage des Schutzleiters (PE).

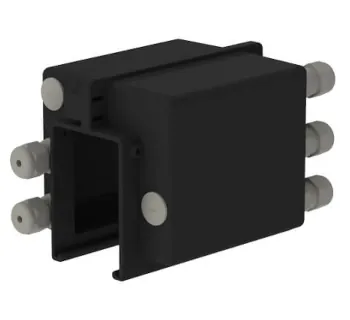

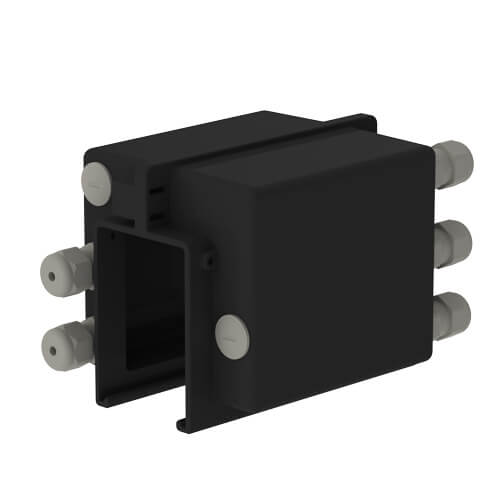

Abbildung: Streckeneinspeisung für BoxLine 0842 (TOMANRO).

Einsatzbereiche

• Krananlagen: zusätzliche Einspeisepunkte für lange Fahrbahnen (Reduktion Spannungsfall)
• Förder- und Transportanlagen: stabile Energieversorgung entlang langer, gerader Verfahrwege
• Automatisierung & Intralogistik: Regalbediengeräte/Shuttles mit definierten Einspeisezonen
• Retrofit/Erweiterung: Nachrüstung zusätzlicher Einspeisungen bei Leistungs- oder Streckenänderungen

Unterschiede der Varianten

Streckeneinspeisungen werden im BoxLine-Programm 0842 je nach Polanzahl und Nennstrom ausgewählt; typische Ausführungen sind 4-polig, 5-polig und 7-polig. Die Wahl richtet sich nach der Anlagenfunktion (z. B. zusätzliche Steuer-/Datenleiter), der erforderlichen Stromstärke sowie der festgelegten Leiter-/PE-Anordnung im System. Für eine saubere Systemintegration ist entscheidend, dass die Streckeneinspeisung zum verwendeten Schienensystem (Programm 842) und zur geplanten Verbindungs-/Montageart passt.

Technische Daten

Die Streckeneinspeisung ist bis zu einem Nennstrom von 60 A erhältlich; als Gehäuse-Werkstoff wird Kunststoff angegeben. In der Regel ist eine Anschlussleitung 2.0 m vorgesehen (abhängig von Ausführung/Artikel).

Häufige Fehler in der Praxis

• Fixpunkt zu weit entfernt: Profil arbeitet, Stoßstellen wandern, erhöhte mechanische Belastung im Bereich der Einspeisung
• Falsche Ausrichtung: PE-Lage bzw. Leiteranordnung nicht systemkonform → Montagefehler und Störungen im Betrieb
• Ungeeigneter Einbauort: Einspeisung sitzt nicht dort, wo sie den Spannungsfall wirksam reduziert (z. B. zu nah an vorhandener Einspeisung)
• Übergänge unterschätzt: falsche Kombination aus Verbinder-/Einspeisetyp und Schiene → schlechter Sitz, Übergangswiderstände, Erwärmung
• Unsaubere Verdrahtung: fehlende Zugentlastung, falsche Kabelverschraubung oder unzureichender Leiterquerschnitt

Sicherheitsaspekte und Normen

Arbeiten an Einspeisungen dürfen nur im freigeschalteten Zustand durchgeführt werden; danach sind Isolationsprüfung, PE-Durchgängigkeit und ein Funktions-/Probefahrt-Test über die Einbaustelle empfehlenswert. Achten Sie darauf, dass die Leiteranordnung und die Lage des Schutzleiters über den gesamten Streckenverlauf konsistent bleibt, insbesondere bei Kombination von End- und Streckeneinspeisungen. Für die Betriebssicherheit sind regelmäßige Sichtprüfungen sinnvoll (Zuleitung, Kabelverschraubung, Gehäuse, Befestigung, Stoß-/Übergangsbereich und Laufverhalten des Stromabnehmers).

Passende Artikel und benötigtes Zubehör

Für die Verwendung der Streckeneinspeisung werden die passenden Komponenten des BoxLine 0842-Systems benötigt: Kastenschleifleitungsschienen, geeignete Verbinder (da die Einspeisung an deren Stelle eingesetzt wird), Schienenhalter, ein Fixpunkt (möglichst direkt neben der Einspeisung), sowie Endkappen. Für den laufenden Betrieb sind außerdem Stromabnehmerwagen (Schleifkontakte) und ein Mitnehmer erforderlich, damit der Stromabnehmer sicher mit dem bewegten Verbraucher mitgeführt wird. Für Montage und Inbetriebnahme unterstützen passende Werkzeuge/Montezubehör aus dem Programm 0842 (z. B. Montagehilfen) eine saubere, wiederholsichere Installation.
