Wampfler Kastenschleifleitung System

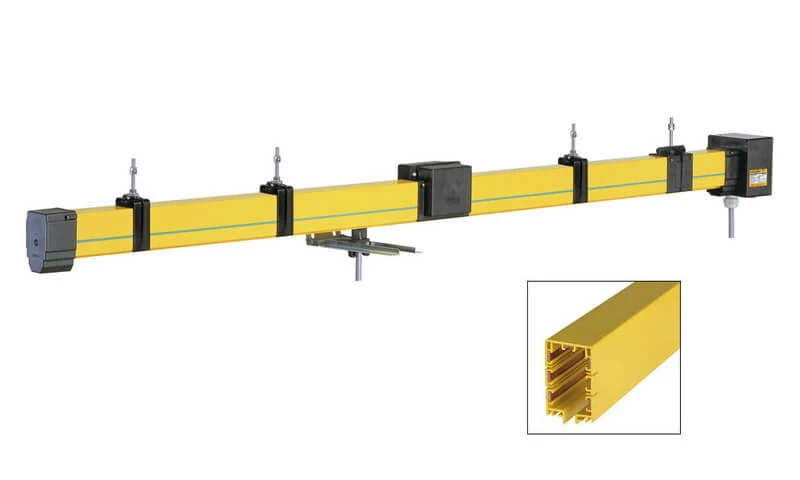

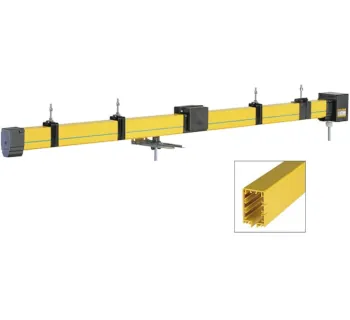

Das Kastenschleifleitungssystem BoxLine 0842 ist eine mehrpolige, geschlossene Schleifleitung von Conductix-Wampfler für die Energie- und Datenübertragung auf geraden Fahrwegen im Innenbereich und im geschützten Außenbereich. Sie ergänzt das Schleifleitungsprogramm als kompaktes Kastensystem mit innenliegenden Leiterprofilen und hohem Berührungsschutz.

Das Programm 0842 – BoxLine umfasst vollständige Systeme und Komponenten für Ströme von 10.0 A bis 140.0 A bei Spannungen bis 690.0 V, in 4- und 5-poliger Ausführung (7-polig auf Anfrage). Die modularen 4.000 mm-Segmente, vielfältige Verbinder- und Einspeiseoptionen sowie ein breites Zubehörprogramm erlauben eine flexible Anpassung an unterschiedliche Anlagen.

Systembeschreibung und Aufbau

Die BoxLine 0842 Kastenschleifleitung ist ein geschlossenes Kastenprofil mit Stromabnehmereingriff von unten; im Inneren liegen kupferne oder DATA-Leiterbänder in hochwertigen Kunststoff-Isolierprofilen eingebettet. Das System ist als mehrpolige Schleifleitung für gerade Bahnverläufe konzipiert und kann – je nach Ausführung – auch in gebogenen Segmenten geliefert werden.

• Geschlossenes Kunststoff-Gehäuse mit innenliegenden Leiterbändern, hoher IP- und Berührungsschutz und Schutz vor Schmutz und Feuchtigkeit.
• Mehrpolige Ausführung (typisch 4- oder 5-polig) für Energie und optional Steuer-/Datenleitungen.
• 4.000 mm-Schienen mit verschiedenen Verbindungsarten (z.B. Stecksystem, Stoßklemmung, Winkelklemmung), was die Anpassung an unterschiedliche Systemparameter erleichtert.
• Drehbare Einklips-Schienenhalter (Aufhängungen), die eine schnelle und sichere Montage an der Fahrbahnträgerstruktur ermöglichen.
• Umfangreiches Zubehörprogramm: Einspeisungen, Klemmenkästen, Trenn- und Ausdehnungsstücke, Spezialverbinder, Stromabnehmerwagen, Montagehilfsmittel u.v.m.
• Optional als vorbereitete Stock&Go-Komplettsysteme für Hallenkrane mit standardisierten Paketen in 35.0 A, 60.0 A, 100.0 A und 140.0 A und Fahrbahnlängen bis 100.0 m.

Technische Kenndaten (Auszug Programm 0842 BoxLine)

Hinweis: Die exakten Kennwerte sind der jeweils gültigen Produktdokumentation „BoxLine Programm 0842“ und den projektspezifischen Auslegungsunterlagen von Conductix-Wampfler zu entnehmen.

Typische Anwendungen

Das BoxLine 0842 System wird überall dort eingesetzt, wo eine zuverlässige, berührungsgeschützte Energie- und Datenversorgung entlang eines linearen Fahrwegs erforderlich ist.

• Hallen- und Brückenkrane (EOT Cranes) mit Fahrwerks-, Katz- oder Hubwerkszuführung.
• Hebezeuge und Hubwerke, z.B. an Schwenk- oder Konsolkranen.
• Förder- und Transportsysteme, automatische Regalbediengeräte, Intralogistik-Anwendungen.
• Greenhouse- und Sonderanwendungen, z.B. mobile Bewässerungs- oder Lüftungstechnik.
• Modernisierung / Retrofit bestehender Anlagen, in denen offene Schleifleitungen durch geschlossene Kastenschleifleitungen ersetzt werden sollen.

Vorteile des Kastenschleifleitungssystems BoxLine 0842

• Hoher Berührungsschutz und Sicherheit – das geschlossene Kastenprofil mit innenliegenden Leiterbändern bietet einen sehr guten Schutz gegen direktes Berühren und erfüllt die relevanten internationalen Normen.
• Schnelle, einfache Montage – drehbare Einklips-Schienenhalter und handliche 4.000 mm-Segmente ermöglichen eine zeit- und kostensparende Installation, auch bei nachträglichem Einbau.
• Modularer Aufbau und hohe Variabilität – mehrere Verbindungsarten, unterschiedliche Einspeisekonzepte und ein breites Spektrum an Zubehör erlauben eine flexible Anpassung an unterschiedliche Anlagenlayouts.
• Kompakte, geschlossene Bauweise – die geringe Außenabmessung von ca. 56.0 mm × 90.0 mm spart Platz, schützt vor Schmutz und reduziert den Wartungsaufwand.
• Zuverlässige Energie- und Datenübertragung – hochwertige Kupfer- oder DATA-Leiterbänder in präzisen Isolierprofilen sorgen für geringe Übergangswiderstände und eine langfristig stabile Stromversorgung.
• Breites Stromstärkenspektrum – Nennströme von 10.0 A bis 140.0 A decken Anwendungen von kleinen Verbrauchern bis zu kräftigen Kranantrieben ab; standardisierte Stock&Go-Systeme erleichtern die Auswahl gängiger Kranlösungen.
• Innen- und Außen einsetzbar – die geschlossene, robuste Ausführung ist für Innenbereiche und geschützte Außenbereiche geeignet und widersteht vielen industriellen Umgebungsbedingungen.
• Geringer Wartungsaufwand – im Vergleich zu offenen Schleifleitungen reduziert die geschlossene Bauform Verschmutzung und damit die Häufigkeit von Reinigungs- und Inspektionsarbeiten.

Planungs- und Anwendungshinweise

• Systemauslegung immer anhand der Nennströme, Umgebungstemperaturen, Einschaltdauern und Leitungslängen nach Katalog „BoxLine Programm 0842“ durchführen – insbesondere bei langen Fahrwegen oder hohen Stromstärken.
• Einspeisepunkte so wählen, dass Spannungsfall und Erwärmung der Leiterbänder im zulässigen Bereich bleiben (z.B. mittige Einspeisung bei langen Strecken, Verwendung mehrerer Einspeisepunkte).
• Mechanische Befestigung der Einklips-Schienenhalter an geeigneten Trägerstrukturen; Schienenhalterabstände und mögliche Spannarme gemäß Montagevorschrift wählen, um Durchbiegung und Schwingungen zu minimieren.
• Sicherheit: Endabschlüsse, Trennstellen und Erweiterungsstücke entsprechend den CE-Vorgaben und den im Katalog aufgeführten Sicherheitsregeln ausführen; regelmäßige Sicht- und Funktionskontrollen einplanen.
