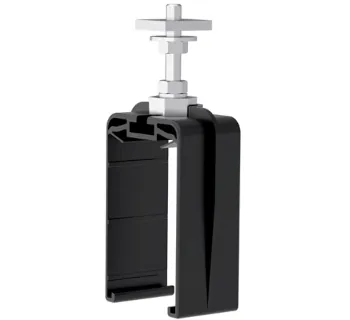

Wampfler Schienenhalter (Zusatzbedarf)

Die Bauteile Schienenhalter (Zusatzbedarf), Schienenhalter für größere Temperaturbereiche und Fallsicherung (Option) und Fixpunktklemme (Option) von Conductix-Wampfler ergänzen das Kastenschleifleitungssystem Xline überall dort, wo die mechanische Aufnahme, Führung und Fixierung der Schleifleitung an die konkrete Einbausituation angepasst werden muss. Sie sind für Hallenkrane, Werkstattkrane, Montagekrane und vergleichbare lineare Energiezuführungen im Innenbereich sowie im witterungsgeschützten Außenbereich vorgesehen.

Innerhalb des Xline-Systems übernehmen diese Komponenten unterschiedliche Aufgaben: Der Schienenhalter trägt die Schleifleitung an der Haltekonstruktion, der Schienenhalter für größere Temperaturbereiche und Fallsicherung ist für anspruchsvollere Umgebungen und zusätzliche Sicherungsaufgaben vorgesehen, und die Fixpunktklemme dient als Alternative zu dem in der Endeinspeisung integrierten Fixpunkt. Damit sind diese Bauteile besonders relevant für Anlagenbauer, Monteure und Instandhalter, wenn Standardaufbauten erweitert, an Umgebungsbedingungen angepasst oder mit zusätzlichen Sicherungsmaßnahmen ausgeführt werden sollen.

In der Praxis betrifft das vor allem Anlagen mit geradem Bahnverlauf, bei denen die Schleifleitung horizontal montiert wird und der Stromabnehmer von unten eingreift. Gerade bei längeren Strecken, variierenden Temperaturen, exponierter Lage oder erhöhtem Havarierisiko ist die richtige Auswahl und Positionierung dieser Bauteile wichtig, damit die Schleifleitung mechanisch sauber geführt bleibt und die Systemfunktion dauerhaft erhalten wird.

Produktbeschreibung

Der Schienenhalter (Zusatzbedarf) ist die passende Haltekomponente zur Aufnahme der Xline-Schleifleitung an der vorgesehenen Haltekonstruktion, zum Beispiel an einem Spannarm. Er wird eingesetzt, wenn über den standardmäßig in den Streckenmodulen enthaltenen Bedarf hinaus zusätzliche Haltepunkte erforderlich sind.

Der Schienenhalter für größere Temperaturbereiche und Fallsicherung (Option) ist für Anwendungen vorgesehen, bei denen größere Temperaturschwankungen oder eine exponierte Lage berücksichtigt werden müssen. Er wird außerdem empfohlen, wenn das Risiko einer Havarie oder kritische Umgebungsbedingungen vorliegen und eine zusätzliche Sicherungsfunktion der Schleifleitung sinnvoll ist.

Die Fixpunktklemme (Option) dient als Alternative zu dem in der Endeinspeisung integrierten Fixpunkt. Sie wird verwendet, wenn der integrierte Fixpunkt konstruktiv nicht genutzt werden kann oder eine zusätzliche mechanische Fixierung an anderer Stelle des Systems erforderlich ist. In langen Anlagen oder bei besonderen Einbausituationen unterstützt sie die definierte mechanische Festlegung des Schleifleitungssystems.

Einsatzbereiche

• Hallen-Brückenkrane in Werkstatt- und Produktionsbereichen
• Werkstattkrane und Montagekrane
• Hebezeuge mit Xline-Energiezuführung
• Industrieanlagen mit geradem Fahrweg und bewegten elektrischen Verbrauchern
• Anlagen mit erhöhter Temperaturbeanspruchung oder exponierter Lage
• Systeme mit zusätzlichem Sicherungsbedarf gegen mechanische Störungen oder Havarie

Unterschiede der Varianten

Die drei Bauteile unterscheiden sich nicht nur in der Bauform, sondern vor allem in ihrer systemtechnischen Aufgabe. Während der Schienenhalter (Zusatzbedarf) als regulärer zusätzlicher Haltepunkt dient, ist die Ausführung für größere Temperaturbereiche und Fallsicherung für anspruchsvollere Umgebungen und zusätzliche Sicherungsaufgaben vorgesehen. Die Fixpunktklemme übernimmt dagegen keine Tragfunktion im üblichen Sinn, sondern die mechanische Fixierung der Schleifleitung.

Technische Beschreibung

Im Xline-System werden die Schleifleitungen mit Schienenhaltern auf einer kundenseitigen, geraden und glatten Montagefläche befestigt. Die Schienenhalter sind für die Montage zum Beispiel an einem Spannarm vorgesehen und werden mit Sechskantmutter und Vierkantmutter geliefert.

Die Fixpunktklemme beziehungsweise der optionale Fixpunkt wird eingesetzt, wenn die Schleifleitung mechanisch an der Montagestruktur festgelegt werden muss und der in der Endeinspeisung integrierte Fixpunkt nicht verwendet werden kann. Das ist vor allem bei besonderen Layouts oder Teilstrecken mit definierter Längsführung relevant.

Der Schienenhalter für größere Temperaturbereiche und Fallsicherung wird empfohlen, wenn im Betrieb erhöhte Anforderungen durch Temperaturschwankungen, kritische Umgebungsbedingungen oder eine exponierte Lage vorliegen. In solchen Fällen dient er nicht nur der Aufnahme, sondern unterstützt auch die Sicherung gegen mögliche Störungen infolge mechanischer oder umgebungsbedingter Belastungen.

Technische Daten

Lieferhinweise

Beim Schienenhalter (Zusatzbedarf) ist ausdrücklich angegeben, dass die im Standard für den Streckenabschnitt benötigten Schienenhalter bereits im Lieferumfang der Streckenmodule enthalten sind. Der hier beschriebene Artikel ist deshalb für zusätzlichen Bedarf vorgesehen.

Für den Schienenhalter für größere Temperaturbereiche und Fallsicherung sowie die Fixpunktklemme ist eine Packungseinheit von 1 Stück angegeben.

Montagehinweise

Die Montage der Schienenhalter setzt voraus, dass die Haltekonstruktion, zum Beispiel ein Spannarm, mit den vorgesehenen Maßen am kundenseitigen Tragprofil befestigt ist. Je nach Haltekonstruktion wird der Schienenhalter mit Vierkantmutter in den Spannarm geschoben oder mit Sechskantmuttern und Unterlegscheibe an einer anderen Haltekonstruktion befestigt.

• Schienenhalterabstand zu Schienenhalter: 2000 mm
• Abstand von Verbindungsstellen, Endkappen und Endeinspeisungen ohne Fixpunkt: mindestens 250 mm bis maximal 500 mm
• Endeinspeisung mit Fixpunkt: Schienenhalter zur Endeinspeisung 1500 mm bis 1750 mm
• Streckeneinspeisung: Schienenhalter zur Verbinderstelle der Streckeneinspeisung 250 mm bis 500 mm
• Anzug der M8 Sechskantmutter am Schienenhalter: 7 Nm

Für die Fixpunktklemme gilt: Der optionale Fixpunkt wird verwendet, wenn der in der Einspeisung integrierte Fixpunkt nicht genutzt werden kann. Die Abstände müssen dabei eingehalten werden, damit die Schleifleitung mechanisch richtig geführt bleibt und ihre Ausdehnung nicht behindert wird.

• Fixpunkt zur Endeinspeisung: 250 mm bis 500 mm
• Fixpunkt zu Schienenhalter: 1250 mm bis 1500 mm
• Mutter M8 der Schlossschraube an der Tragkonstruktion: 7 Nm

Für den Schienenhalter für größere Temperaturbereiche und Fallsicherung wird bei Einsatz als Fangsicherung eine Menge von 1 Stück je 2. Schiene empfohlen. Diese Empfehlung ist besonders relevant, wenn eine Anlage in exponierter Lage installiert ist oder erhöhte mechanische und umgebungsbedingte Risiken berücksichtigt werden müssen.

Sicherheitsaspekte und Normen

Die drei Bauteile sind mechanische Komponenten innerhalb eines elektrischen Energiezuführungssystems und müssen immer im Zusammenhang mit der Gesamtanlage betrachtet werden. Für die sichere Verwendung sind vor allem die zulässigen Umgebungsbedingungen, die korrekte Einbaulage und die richtige Montagegeometrie entscheidend.

• IEC/EN 60529: Das Xline-System ist für IP2X ausgelegt und damit nur für Bereiche geeignet, in denen diese Schutzart ausreicht
• DIN VDE 0105-100 / EN 50110-1: relevant für sicheres Arbeiten an elektrischen Anlagen im spannungsfreien Zustand
• DIN VDE 0100-410 / IEC 60364-4-41: relevant für Schutz durch Abstand in der Gesamtanlage
• DIN EN 60204-32: relevant für die elektrische Ausrüstung von Kranen und die Einbindung des Systems in Krananwendungen

Für den praktischen Einsatz bedeutet das: Die Schleifleitung darf nur horizontal eingebaut werden, die Höhen- und Seitentoleranz von +/-5 mm ist einzuhalten und die Anlage darf nicht in Umgebungen betrieben werden, die eine höhere Schutzart, freie Bewitterung, explosive Atmosphäre, hohe Staubbelastung oder unzulässige chemische Einflüsse erfordern. Werden diese Bedingungen nicht eingehalten, kann es zu Fehlfunktionen, vorzeitigem Verschleiß oder zum Ausfall mechanischer Bauteile kommen.

Wichtige Einsatzgrenzen

• Nicht für öffentlich zugängliche Bereiche vorgesehen
• Nicht für explosionsgefährdete Bereiche oder brennbare Gas- und Staubatmosphären vorgesehen
• Nicht für freie Bewitterung vorgesehen
• Nicht für Umgebungen mit unzulässiger Staub-, Feuchte- oder Chemikalienbelastung vorgesehen
• Nicht bei Betriebsbedingungen einsetzen, die eine höhere Schutzart als IP2X erfordern

Praxisvorteile

• Passende Systembauteile für die mechanische Aufnahme und Fixierung der Xline
• Schienenhalter als Zusatzbedarf für zusätzliche Haltepunkte außerhalb des Standardmoduls
• Option für größere Temperaturbereiche und exponierte Lagen
• Fallsicherungsfunktion für Anlagen mit erhöhtem Havarierisiko
• Fixpunktklemme als Alternative zum integrierten Fixpunkt der Endeinspeisung
• Montagegerecht in die Systemlogik der Xline eingebunden
