Wampfler Basismodul Xline

Das Basismodul Xline von Conductix-Wampfler ist das zentrale Grundpaket für den Aufbau eines Kastenschleifleitungssystems Xline Programm 0843 in typischen Hallenkran-Anwendungen. Es bündelt die für den Anlagenstart benötigten Einmal-Komponenten in einem Modul und ist für die Kombination mit den passenden Streckenmodulen ausgelegt.

Das System ist für die elektrische Energiezuführung zu bewegten, schienengeführten Verbrauchern konzipiert. Typische Einsatzfälle sind Werkstattkrane, Montagekrane, Standard-Hebezeuge sowie vergleichbare innerbetriebliche Kran- und Förderanwendungen mit geradem Bahnverlauf im Innenbereich und im witterungsgeschützten Außenbereich.

Xline ist als modulares System aufgebaut. Das ist in der Praxis besonders hilfreich, wenn eine Anlage sauber, nachvollziehbar und mit geringem Such- und Vormontageaufwand aufgebaut werden soll. Das Basismodul stellt dafür die Grundausstattung bereit, während die Streckenmodule die benötigten Schleifleitungsabschnitte ergänzen.

Produktbeschreibung

Das Basismodul Xline ist für Anwender gedacht, die eine übersichtliche, systematische und montagegerechte Energiezuführung für Kranbahnen aufbauen möchten. Statt viele Einzelteile separat zusammenzustellen, werden die systemrelevanten Grundkomponenten in einem Paket bereitgestellt. Das reduziert den Abstimmungsaufwand bei Beschaffung, Lagerung und Montage.

Im System Xline werden die Leiterbänder in einem isolierten Kastensystem geführt. Die Stromübertragung auf den bewegten Verbraucher erfolgt über einen rollengeführten Stromabnehmer, der entlang der Schleifleitung verfährt. Die Einspeisung bringt die elektrische Energie in das System ein, der Mitnehmer koppelt den Stromabnehmer mechanisch an den bewegten Verbraucher, und die Endkappe sorgt am freien Ende für einen sauberen und sicheren Abschluss.

Für Betreiber von Krananlagen ist das Basismodul besonders interessant, wenn eine Anlage neu aufgebaut, standardisiert erweitert oder als klar definierte Materialbasis für Service- und Montageeinsätze vorbereitet werden soll. Die modulare Struktur unterstützt dabei eine nachvollziehbare Projektierung im Standardkranbereich.

Einsatzbereiche

• Hallenkrane in Werkstatt- und Produktionsbereichen
• Montagekrane in Industrie- und Fertigungsumgebungen
• Hebezeuge mit geradem Fahrweg
• Innerbetriebliche Förder- und Handhabungstechnik im nicht öffentlichen Bereich
• Geschützte Außenbereiche, sofern die zulässigen Umgebungsbedingungen eingehalten werden

Unterschiede der Varianten

Das Basismodul Xline ist in Varianten für unterschiedliche Polzahlen und Nennströme erhältlich. Damit lässt sich das Grundmodul passend zur elektrischen Auslegung der Anlage auswählen.

Technische Merkmale des Systems

Das Basismodul ist Teil des Xline Programms 0843 und damit auf die technischen Eigenschaften des zugehörigen Schleifleitungssystems abgestimmt. Für die Systemauswahl und Projektierung sind insbesondere die folgenden Kenndaten relevant.

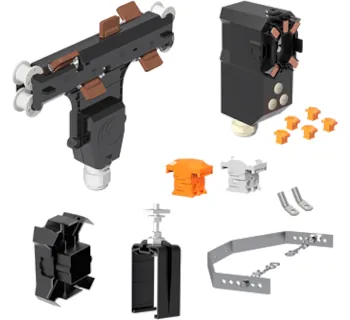

Lieferumfang des Basismoduls

Der Lieferumfang ist für das Basismodul Endeinspeisung Xline klar definiert. Damit steht eine belastbare Grundlage für Ausschreibung, Projektierung und Montagevorbereitung zur Verfügung.

Nicht enthalten sind die Schleifleitungen mit Schienenhaltern der Fahrstrecke. Diese werden über die passenden Streckenmodule ergänzt.

Montagevorteile in der Praxis

• Modulares Konzept für klare Materialzusammenstellung und saubere Projektlogik
• Weitgehend werkzeuglose Verbindungsstellen im Systemaufbau
• Montagefertig vormontierte Systembestandteile im Gesamtprogramm
• Einfaches Einkürzen der letzten Schiene auf Zwischenlängen vor Ort
• Gut zugängliche Klemmstellen an Stromabnehmer und Einspeisung

Diese Eigenschaften sind besonders im Service- und Montagealltag relevant, weil sie Rüstzeiten, Suchaufwand und Fehlerrisiken reduzieren können. Gerade bei Standard-Hallenkranen mit wiederkehrenden Anlagenkonzepten unterstützt das Basismodul eine strukturierte und zügige Umsetzung.

Sicherheitsaspekte und Normen

Das Basismodul ist Teil eines Systems, das für den Einsatz als elektrisches Betriebsmittel zur Energiezuführung an bewegte Verbraucher vorgesehen ist. Maßgeblich ist dabei nicht nur die Komponente selbst, sondern immer auch die korrekte Einbindung in die Gesamtanlage.

• IP2X bedeutet Berührungsschutz gegen den Zugang zu gefährlichen Teilen mit dem Finger, ersetzt aber keine weitergehenden Schutzmaßnahmen bei ungeeigneter Umgebung.
• DIN VDE 0105-100 / EN 50110-1 ist bei Arbeiten an elektrischen Anlagen für das sichere Freischalten und die fünf Sicherheitsregeln relevant.
• DIN VDE 0100-410 / IEC 60364-4-41 ist für die elektrische Schutzmaßnahme durch Abstand im Anlagenkontext relevant.
• EN 60204-1 ist für die Isolationswiderstandsprüfung und die elektrische Ausrüstung von Maschinen relevant.
• DIN EN 60204-32 wird im Zusammenhang mit Krananwendungen genannt; im System ist ein redundanter PE-Kontakt vorgesehen.
• UL / CSA / EAC werden als lokale Zulassungen für das System genannt.

Für den praktischen Einsatz bedeutet das: Die elektrische Auslegung, die Absicherung, die Erdung, die Montage außerhalb des Handbereichs sowie die Gefährdungsbeurteilung bleiben Aufgaben des Anlagenherstellers bzw. Betreibers. Das Basismodul liefert die dafür vorgesehenen Systemkomponenten, ersetzt aber keine fachgerechte Planung der Gesamtanlage.

Wichtige Betriebs- und Umgebungsbedingungen

• Nur horizontaler Einbau
• Nicht für öffentlich zugängliche Bereiche vorgesehen
• Nicht für explosive oder brennbare Gas- und Staubatmosphären geeignet
• Nicht für freie Bewitterung ausgelegt
• Nicht für stark staubige, kondensierende oder chemisch aggressive Umgebungen ohne gesonderte Prüfung vorgesehen
• Toleranzen bei der Montage müssen eingehalten werden, da sonst Kontaktprobleme, Erwärmung und erhöhter Verschleiß auftreten können

Montagehinweise

Die Montage darf nur durch qualifiziertes Fachpersonal erfolgen. Für die Praxis besonders wichtig sind die korrekte Einbaulage, die PE-Ausrichtung, die Einhaltung der Schienenhalterabstände sowie die zugfreie Leitungsführung am Stromabnehmer.

• Montagebeginn mit der Einspeisung
• Schienenhalterabstand nominal 2000 mm
• Höhen- und Seitentoleranz der Schleifleitung: +/-5 mm
• PE-Markierung muss durchgehend auf derselben Seite liegen
• Klemmen sind nur einmal zu verwenden
• Anschlussleitungen am Stromabnehmer und an der Einspeisung müssen zugfrei verlegt werden
• Endeinspeisung übernimmt gleichzeitig die Funktion eines Fixpunkts

Bei langen Anlagen oder speziellen Einbausituationen können zusätzliche Komponenten wie Fixpunkt, Fangvorrichtung, Phasenkontroll-LEDs oder spezielle Spannarm-Befestigungen sinnvoll sein.

Besondere Stärken des Artikels

• Systemgerechtes Grundpaket für das Xline Programm 0843
• Saubere Projektbasis für Hallenkran- und Hebezeuganwendungen
• Integrierter Fixpunkt an der Endeinspeisung
• Redundanter PE-Kontakt im Systemkonzept
• Modular erweiterbar mit Streckenmodulen und Zubehör
• Praxisgerechte Montageunterstützung durch vormontierte und logisch zusammengestellte Komponenten
