Wampfler Streckenmodule

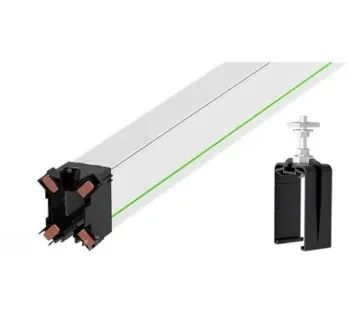

Die Streckenmodule von Conductix-Wampfler sind die vormontierten Streckenbausteine des Kastenschleifleitungssystems Xline Programm 0843. Sie dienen dazu, die eigentliche Fahrstrecke einer Anlage modular aufzubauen und enthalten die für den jeweiligen Streckenabschnitt benötigten Schienen sowie die zugehörigen Verbindungskomponenten und Schienenhalter.

Im Systemkonzept sind die Streckenmodule für Hallenkran-Anwendungen, Hebezeuge und Montagekrane mit geradem Bahnverlauf vorgesehen. Die Anwendung ist auf den Innenbereich sowie den geschützten Außenbereich ausgelegt, sofern die Umgebungsbedingungen und die Schutzart IP2X für den Einsatz ausreichen.

Für die Praxis besonders wichtig ist der modulare Ansatz: Die Streckenmodule bündeln alle für einen Streckenabschnitt benötigten Teile logisch in einem Modul. Dadurch werden Montageabläufe, Materialbereitstellung und Lagerprozesse vereinfacht, während Suchzeiten und Fehlerrisiken bei der Zusammenstellung reduziert werden.

Produktbeschreibung

Die Streckenmodule Xline sind für den streckenweisen Aufbau eines mehrpoligen Schleifleitungssystems konzipiert. Sie ergänzen das Basismodul um die eigentliche Fahrbahn und sind in festen Modulrastern verfügbar, damit Kranbahnlängen praxisgerecht und planbar aufgebaut werden können. Die Module werden vormontiert geliefert und sind für einen schnellen, systematischen Aufbau der Strecke vorgesehen.

Technisch handelt es sich um ein Kastenschleifleitungssystem mit gemeinsamem Isolationskörper, in dem die Leiterbänder geführt werden. Die Verbindung der Streckenabschnitte erfolgt über ein selbstzentrierendes Stecksystem mit Rastfunktion. Laut Katalog sind die Verbindungsstellen inklusive der Schnittstellen zu Einspeisung und Endkappe als werkzeuglose Verbindertechnik ausgeführt, was die Montage beschleunigt und die Handhabung auf der Baustelle erleichtert.

Ein weiterer Vorteil ist die bauseitige Anpassbarkeit: Die Streckenmodule basieren auf einem 4 m Raster, und die letzte Schiene kann bei Bedarf vor Ort auf Zwischenlängen gekürzt werden. Dadurch lässt sich die Fahrstrecke an reale Anlagenmaße anpassen, ohne das modulare Grundprinzip aufzugeben.

Einsatzbereiche

• Hallen-Brückenkrane in Werkstatt- und Produktionsbereichen
• Hebezeuge für lineare Verfahrwege
• Montagekrane in industriellen Anwendungen
• Standardkranbereiche mit geradem Fahrweg
• Innenanwendungen im nicht öffentlich zugänglichen Bereich
• Geschützte Außenbereiche, wenn keine freie Bewitterung und keine unzulässigen Umgebungsbedingungen vorliegen

Die Auslegung ist ausdrücklich auf lineare, schienengeführte Anwendungen mit horizontalem Einbau und Stromabnehmereingriff von unten abgestimmt. Für Anwendungen mit Kurven oder für Umgebungen mit erhöhter Feuchtigkeit, starker Staubbelastung oder freien Witterungseinflüssen ist das System nur eingeschränkt beziehungsweise nicht vorgesehen.

Unterschiede der Varianten

Die Streckenmodule werden in mehreren Varianten angeboten. Relevant sind dabei vor allem Länge, Polzahl und Nennstrom. So kann die Strecke passend zur elektrischen und mechanischen Auslegung der Anlage zusammengestellt werden.

Zusätzlich nennt der Katalog eine 128 m Modulvariante für größeren Projektbedarf. Für die Standardprojektierung werden jedoch die Module in 4 m, 12 m und 24 m als reguläre Streckenbausteine hervorgehoben.

Technische Merkmale

Die Streckenmodule gehören zum System Xline 0843 und übernehmen dessen grundlegende technische Eigenschaften. Für die Auswahl und Einordnung im Projekt sind insbesondere die folgenden Systemdaten relevant.

Lieferumfang

Der Lieferumfang der Streckenmodule ist im Katalog eindeutig beschrieben. Enthalten sind die Schiene(n) inklusive montierter Verbinder und Schienenhalter. Zusätzlich wird ausgeführt, dass alle für den Schienenabschnitt und die Verbindung notwendigen Teile wie Schienenhalter und Leiterbandverbinder im Modul enthalten sind.

Werkstoffe und technische Ausführung

Für die technische Einordnung besonders relevant sind die explizit genannten Werkstoffe. Die Leiterbänder bestehen aus Elektrokupfer vergütet. Das Isolierprofil wird als High Grade Isolations-Kunststoff auf Vinylbasis beschrieben; in der Betriebsanleitung wird außerdem stabilisiertes Hart-PVC genannt. Diese Materialauswahl ist für elektrische Isolation, Formstabilität und die vorgesehene Nutzung im Standardkranbereich wesentlich.

Zusätzlich werden für das Isolierprofil eine Durchschlagfestigkeit nach IEC 60243, eine Kriechstromfestigkeit nach EN 60112 beziehungsweise EN 69112 sowie ein Brandverhalten nach UL 94 genannt. Im Einsatz bedeutet das, dass die Materialkennwerte auf elektrische Isolation und schwer entflammbare Systemeigenschaften im vorgesehenen Anwendungsbereich ausgelegt sind.

Montage und Handhabung

Die Streckenmodule sind auf eine schnelle und systematische Montage ausgelegt. Laut Katalog sind die Schienen werkseitig vormontiert, die Verbindungstechnik ist werkzeuglos ausgeführt, und Zwischenlängen können durch Einkürzen der letzten Schiene mit Standardwerkzeugen vor Ort hergestellt werden. Das ist in der Praxis vor allem dann vorteilhaft, wenn Montagezeiten reduziert und Fehlerquellen bei der Vormontage minimiert werden sollen.

Für die Montage muss die Schleifleitung waagerecht und fluchtend zur Kranbahn installiert werden. Die Betriebsanleitung nennt eine Höhen- und Seitentoleranz von +/-5 mm; werden diese Toleranzen nicht eingehalten, kann die einwandfreie Funktion beeinträchtigt werden.

Zu den praktischen Montagehinweisen gehört außerdem, dass die PE-Markierung durchgehend auf derselben Seite liegen muss und dass das System mit dem Einspeisepunkt begonnen wird. Der nominale Schienenhalterabstand beträgt 2000 mm.

Sicherheitsaspekte und Normen

Die Streckenmodule sind Teil eines elektrischen Energiezuführungssystems für bewegte Verbraucher. Deshalb ist die sichere Verwendung immer an die korrekte elektrische Auslegung, mechanische Montage und Gefährdungsbeurteilung der Gesamtanlage gebunden. Die Betriebsanleitung schreibt ausdrücklich vor, dass Arbeiten an elektrischen Bauteilen nur im spannungslosen Zustand und nur durch qualifiziertes Fachpersonal erfolgen dürfen.

• IEC/EN 60529: Die Schutzart IP2X kennzeichnet den Berührungsschutz, sofern diese Schutzklasse für den Einsatzbereich ausreicht.
• DIN VDE 0100-410 / IEC 60364-4-41: Wird in der Betriebsanleitung im Zusammenhang mit der elektrischen Schutzmaßnahme durch Abstand genannt.
• DIN VDE 0105-100 / EN 50110-1: Gilt für sicheres Arbeiten an elektrischen Anlagen und die fünf Sicherheitsregeln beim Freischalten.
• DIN EN 60204-32: Wird für den redundanten PE-Schleifkontakt im Kranumfeld genannt. Im Einsatz bedeutet das eine erhöhte Sicherheit der Schutzleiterfunktion innerhalb des Systemkonzepts.
• IEC 60034-1: Wird im Katalog bei den Kranbetriebsarten als Bezugsnorm genannt.
• UL 94: Bezieht sich auf das Brandverhalten des Isolierprofils.

Für den Betrieb heißt das konkret: Das System ist nicht für explosionsgefährdete Bereiche geeignet, nicht für Anwendungen mit höherer erforderlicher Schutzart als IP2X und nicht für freie Bewitterung, hohe Staubbelastung oder kondensierende Nässe vorgesehen. Gerade bei Kastenschleifleitungen kann Feuchtigkeit oder Staub zu Isolationsstörungen führen, weil das System konstruktiv nicht hermetisch dicht ist.

Besondere Stärken der Streckenmodule

• Vormontierte Streckenbausteine für den modularen Fahrbahnaufbau
• Werkzeuglose Verbindungstechnik mit Rastfunktion
• 4 m Raster mit bauseitiger Anpassbarkeit der letzten Schiene
• 4-polige und 5-polige Varianten für unterschiedliche Anlagenkonzepte
• 63 A und 80 A Varianten passend zur elektrischen Auslegung
• Schienenhalter und Verbinder bereits im Modulkonzept enthalten
• Reduziertes Such- und Rüstaufkommen durch logische Modulzusammenstellung
• Geeignet für Standardkranbereiche mit geradem Bahnverlauf
