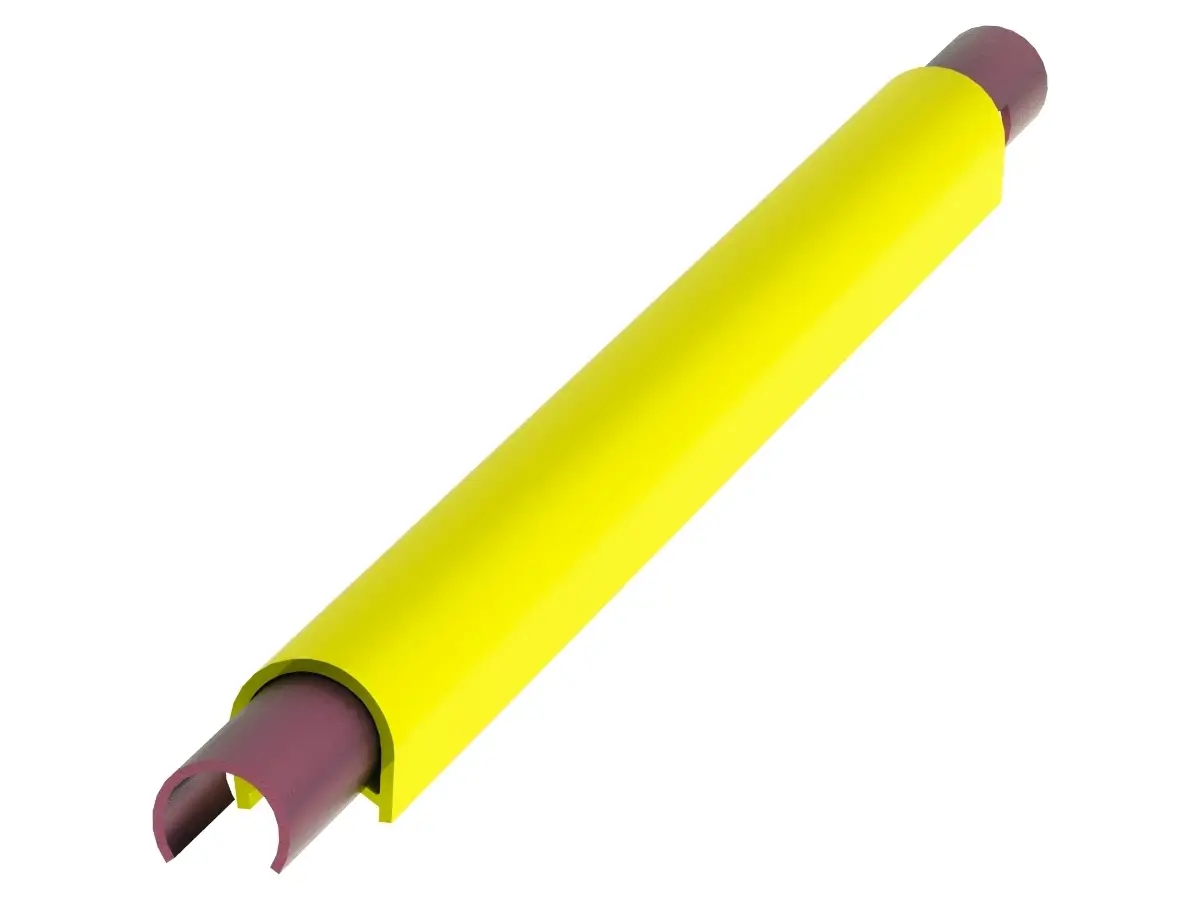

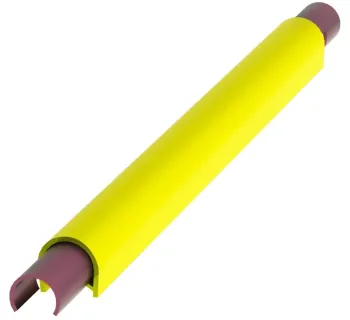

Wampfler SingleFlexLine 0811 Schleifleitungsschienen

Die SingleFlexLine 0811 Schleifleitungsschienen sind isolierte, einzelpolige Stromschienen zur sicheren Energie- und Signalübertragung an ortsveränderliche Verbraucher. Das System ist für Anwendungen im Innenbereich sowie im wettergeschützten Außenbereich ausgelegt und wird u. a. in Elektrohängebahnen (EHB) und vergleichbaren Anlagen eingesetzt.

Die Schienen sind in unterschiedlichen Leitermaterialien (Stahl, Kupfer, Data-Metall) sowie mit Standard- und wärmefester Isolierung verfügbar. Die Isolierung ist in der Sicherheitsfarbe RAL 1018 ausgeführt; der Schutzleiter (PE) ist beidseitig grün gekennzeichnet.

Einsatzbereiche

• Elektrohängebahnen (EHB) und schienengeführte Transportsysteme
• Förder- und Sortieranlagen mit bewegten Fahrwerken/Verbrauchern
• Kran- und Logistikanwendungen mit kontinuierlicher Energiezuführung entlang der Strecke
• Anlagen mit kombinierter Energie- und Datenübertragung (z. B. Steuer- und Businformationen)

Varianten & Unterschiede

Die Schienen werden als Phase (PH) und als Schutzleiter (PE) ausgeführt. Die Auswahl erfolgt abhängig von Strombedarf, Umgebungstemperaturen und der gewünschten Funktion (Leistung, Steuerung/Bus).

• Leitermaterial / Nennstrom (100% ED):
  • Stahl: 32 A (sendzimir-verzinkte Oberfläche)
  • Massivkupfer: 100 A
  • Data-Metall: 10 A (für Steuersignale und Businformationen)
• Isolationsausführung:
  • Standard (PVC): Umgebungstemperatur -10°C bis 55°C, max. Isolationstemperatur 85°C
  • Wärmefest (PPO/PPE): Umgebungstemperatur -10°C bis 85°C, max. Isolationstemperatur 115°C
• Isolationsfarbe: RAL 1018 (Sonderfarben auf Anfrage)
• PE-Kennzeichnung: Schutzleiterisolierung (PE) beidseitig grün markiert
• Standardlänge: 4000 mm

Sicherheitsaspekte & Normen

Die Ausführung unterstützt den Berührungsschutz; der Nachweis/Bezug erfolgt über die Prüfung mit IEC/UL/NEMA gegliedertem Prüffinger (12 mm Fremdkörper). Für den bestimmungsgemäßen Einsatz im Umfeld von Elektrohängebahnen (EHB) ist das System auf die Schutzart IP23 ausgelegt.

Komponenten eines Schleifleitungssystems werden als unvollständige Maschine eingestuft und unterliegen in diesem Umfang der Maschinenrichtlinie (EU) im Rahmen der Integration in die Gesamtanlage.

Projektierung & Montagehinweise

• Einbaulage: grundsätzlich beliebig; Einbau mit Eingrifföffnung nach oben vermeiden (Fremdkörpereintritt und mögliche Schutzartreduktion).
• Aufhängeabstand: nominell 400 mm bis 1000 mm (abhängig von Halter- und Anlagenlayout).
• Bögen/Radien: kleinster möglicher Radius ab Werk / vor Ort:
  • Vertikal: 400 mm / 500 mm
  • Horizontal: 1200 mm / 2000 mm
• Dehnungsausgleich: Es sind keine separaten Dehnelemente erforderlich; Schienenverbinder können als Dehnverbinder eingesetzt werden (Luftspalteinstellung nach Temperatur-Luftspalttabelle).
• Montagekonzept: Ein wesentlicher Anteil der Montage erfolgt werkzeuglos durch Klips- oder Eindrehen; für weitere Schritte genügen Standardwerkzeuge.

Passende Artikel/Zubehör

• Schienenverbinder (Bajonetttechnik) für die Verbindung der Schienensegmente und den Dehnungsausgleich
• Einspeisungen zur Netzanbindung der Schleifleitung
• Schienenhalter (Kompakthalter) zur sicheren Aufnahme der Schienen und zur Führung bei Wärmeausdehnung
• Fixpunktklemmen zur Positionssicherung und Vermeidung des „Wanderns“ der Schleifleitung
• Lufttrennstellen zur galvanischen Trennung (optional auch als Einspeisung nutzbar)
• Endkappen als Abschluss und Berührungsschutz; Montage am Tragprofil mit M5-Schrauben (Bohrungen bauseits gemäß Layout)
• Einfahrtrichter für Ein-/Ausfahrbereiche bzw. Trennstellen mit größerer Entfernung
• Stromabnehmer und Stromabnehmerköpfe für die Energieübertragung vom Schienensystem zum Verbraucher
