Wampfler Lufttrennstelle 0811
Die Conductix-Wampfler Lufttrennstelle 0811 trennt die SingleFlexLine 0811 Schleifleitung galvanisch und ermöglicht die Segmentierung der Strecke in separat versorgte oder schaltbare Abschnitte. Sie besteht aus 2 gegenüberstehenden Endkappen und kann über einen optionalen Einspeiseschuh auch als Einspeisepunkt genutzt werden.
- Galvanische Trennung zur sicheren Segmentierung von Streckenabschnitten
- Modularer Aufbau: Verbindung aus 2 Endkappen durch Zusammenstecken
- Einspeisemöglichkeit wie bei Endkappen vorhanden
- Nachrüstbar: Mit Einspeiseschuh als Einspeisung nutzbar
- Systemkompatibel für SingleFlexLine 0811
Artikel-Nr.:
Die Conductix-Wampfler Lufttrennstelle 0811 trennt die SingleFlexLine 0811 Schleifleitung galvanisch und ermöglicht die Segmentierung der Strecke in separat versorgte oder schaltbare Abschnitte. Sie besteht aus 2 gegenüberstehenden Endkappen und kann über einen optionalen Einspeiseschuh auch als Einspeisepunkt genutzt werden.
- Galvanische Trennung zur sicheren Segmentierung von Streckenabschnitten
- Modularer Aufbau: Verbindung aus 2 Endkappen durch Zusammenstecken
- Einspeisemöglichkeit wie bei Endkappen vorhanden
- Nachrüstbar: Mit Einspeiseschuh als Einspeisung nutzbar
- Systemkompatibel für SingleFlexLine 0811
Informationen: Lufttrennstelle 0811
Die Lufttrennstelle 0811 dient zur galvanischen Trennung der Schleifleitung im System SingleFlexLine 0811. Sie wird eingesetzt, um Anlagenstrecken in getrennte Abschnitte zu segmentieren, z. B. für separat versorgte oder abschaltbare Teilbereiche.
Konstruktiv besteht die Lufttrennstelle aus 2 gegenüberstehenden Endkappen, die durch Zusammenstecken miteinander verbunden werden. Wie Endkappen bietet sie eine Einspeisemöglichkeit und kann durch den Einsatz eines Einspeiseschuhs auch als Einspeisung eingesetzt werden.
Einsatzbereiche
- Fördertechnik und Materialfluss mit segmentierten Fahrstrecken
- Elektrohängebahnen (EHB) und schienengeführte Transportsysteme mit trennbaren Teilbereichen
- Wartungs- und Serviceabschnitte, die separat geschaltet oder eingespeist werden
- Strecken mit Bedarf an definierter Potentialtrennung zwischen Abschnitten
Varianten & Unterschiede
Für die Lufttrennstelle 0811 ist auf der Typenseite eine Ausführung mit Polzahl 1 gelistet.
Montage & Systemintegration
- Aufbau: Besteht aus 2 gegenüberstehenden Endkappen, Verbindung durch Zusammenstecken.
- Einspeisefunktion: Die Lufttrennstelle bietet wie Endkappen eine Einspeisemöglichkeit.
- Optionale Aufrüstung: Durch Einsatz eines Einspeiseschuhs kann die Lufttrennstelle auch als Einspeisung genutzt werden; der Einspeiseschuh wird bei der Montage auf die Schiene aufgedreht.

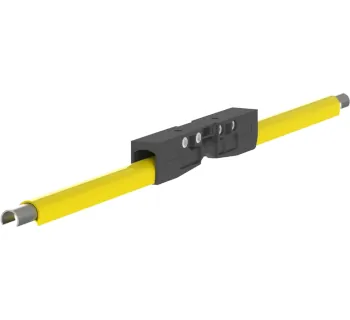

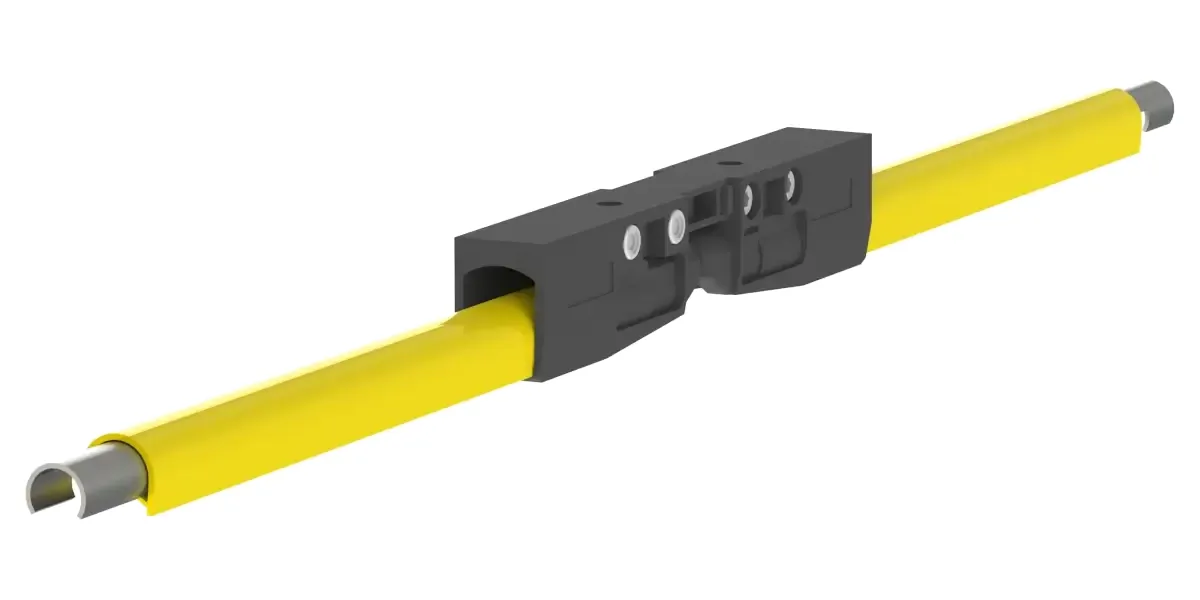

Produktbild
Technische Daten (Typenübersicht)
| Bezeichnung | Polzahl | Artikel-Nr. | Gewicht | Ausführung |
|---|---|---|---|---|
| 1P LT=21MM | 1 | 081195-21 | 0.046 kg | Standardreihe |
Passende Artikel/Zubehör
- Einspeiseschuhe – zur Aufrüstung von Lufttrennstellen als Einspeisung
- Endkappe 0811 – Abschluss und Berührungsschutz am Schienenende (ebenfalls mit Einspeisemöglichkeit)
- Einspeisung 0811 – Einspeiseverbinder zur Netzanbindung am Bajonettteil
- Schienenverbinder – mechanische und elektrische Verbindung der Schienensegmente im System 0811
- SingleFlexLine 0811 Schleifleitungsschienen – passende Schienenprofile für den Streckenaufbau
