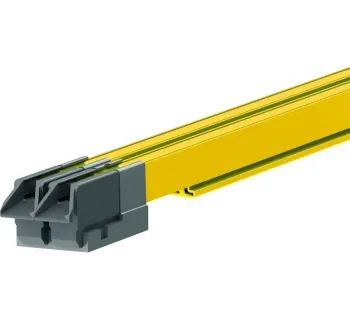

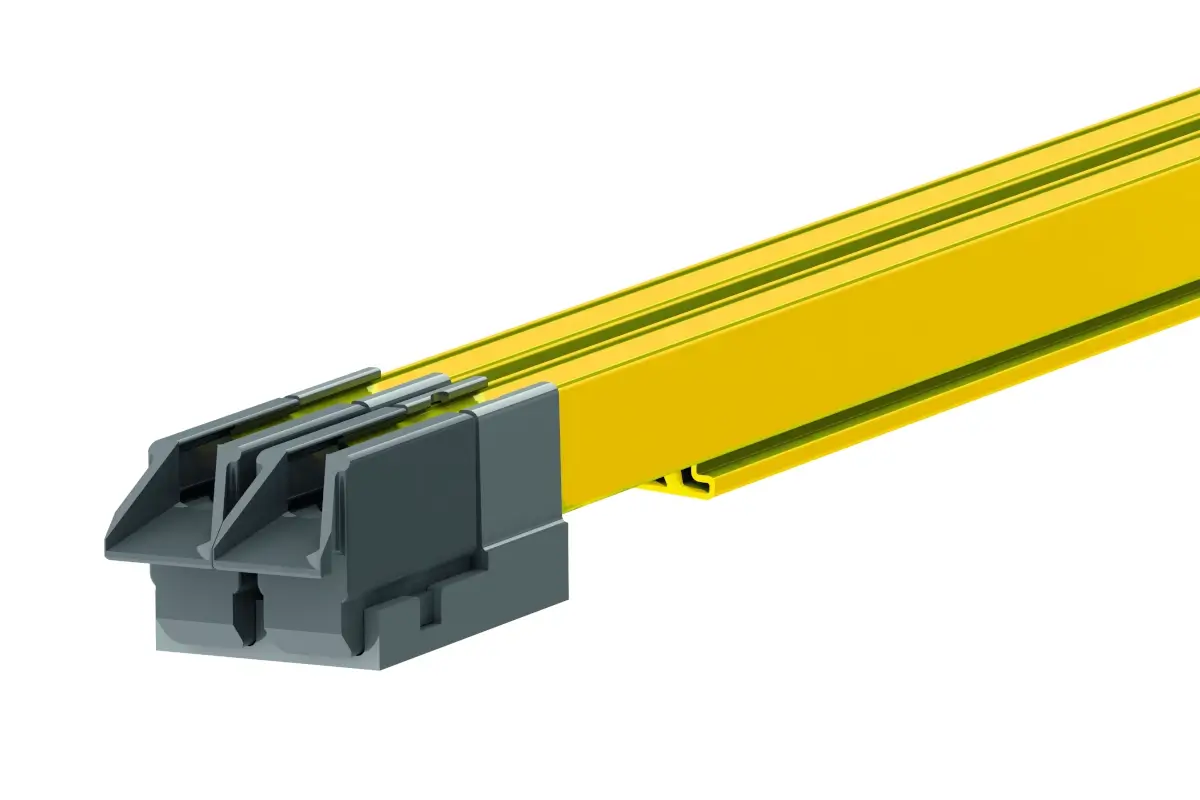

Wampfler Endsegment 0835

Das Endsegment wird am Anfang und am Ende der Schleifleitung eingebaut und bildet den definierten Abschluss im System MultiLine 0835. Das am Anfang montierte Endsegment enthält einen Endkappensteg, der den Fixpunkt der Schleifleitung darstellt.

Zusätzlich beinhaltet das Endsegment die Einspeisung (Endeinspeisung) und ist damit ein zentraler Bestandteil für die elektrische Anbindung der Strecke.

Einsatzbereiche

Typische Einsatzumgebungen sind Anlagen, in denen eine kompakte Energieübertragung über eine Schleifleitung benötigt wird – insbesondere im Umfeld von Shuttles und vergleichbaren Fahr-/Verfahreinheiten im System MultiLine 0835.

• Intralogistik: Gassenversorgung für Shuttle- und Achssysteme
• Materialfluss: Verschiebeeinheiten und Zuführachsen
• Automatisierte Anlagen: End-/Anfangspunkte von Schleifleitungsstrecken

Varianten und Ausführungen

Das Endsegment ist in Varianten verfügbar, um die Einspeisung und Polbelegung an die jeweilige Anwendung anzupassen.

• Leitermaterial: Kupfer oder Stahl
• Anschlussquerschnitt: 1.5–2.5 mm² oder 4–6 mm²
• Polbelegung: 2 x Phase (Standard) oder 1 x Phase + 1 x PE (Schutzleiter)

Sicherheitsaspekte und Normen

Für Anschlussleitungen im System wird der Einsatz von feinstdrähtigen, hochflexiblen Leitungen nach DIN VDE 0295 (Klasse 6) empfohlen. Bei Ausführung mit PE ist die korrekte Positionierung des Schutzleiters im System zu beachten.

Technische Ausprägungen

Montagehinweise

Das Endsegment wird als definierter Streckenabschluss montiert; der Endkappensteg dient am Streckenanfang als Fixpunkt. Für eine saubere Systemintegration ist die Kombination mit passenden Schienenhaltern und Verbindern im System 0835 vorgesehen.


Passende Artikel/Zubehör

• Schleifleitung 0835 (Systemschiene als Basis der Strecke)
• Schleifleitungsverbinder 0835 (Verbindung von Stromschienen/Profilen)
• Universalschienenhalter 0835 (Montage und Abhängung der Schleifleitung)
• Stromabnehmereinheiten 0835 (Energieabnahme mit geeigneter Leitungsführung)
• Ersatzteilpaket 0835 (Kleinteilepaket für Ersatz/Montagekomponenten)
