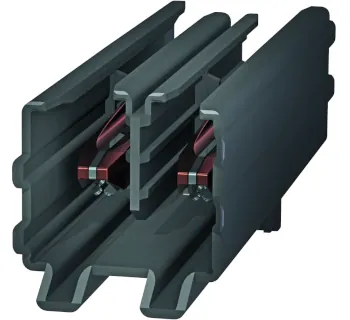

Wampfler Schleifleitungsverbinder 0835

Die Verbinder des Schleifleitungssystems MultiLine 0835 von Conductix-Wampfler sind speziell entwickelte Steckverbindungen, die zwei Schleifleitungssegmente elektrisch und mechanisch sicher zu einem durchgehenden System verbinden. Das MultiLine 0835 ist eine zweipolige, modulare Kleinschleifleitung für Shuttle-Systeme und kompakte Anwendungen mit geringem Einbauraum; die Verbinder sorgen dabei für eine definierte Verbindungsstelle und stabile Führung der Cu-Leiter.

In den Systemunterlagen werden die Schleifleitungsverbinder als eigenständiges Modul neben Schleifleitung, Endsegment, Schienenhaltern und Stromabnehmern geführt; eine typische Gasse besteht aus mehreren 4.000 mm-Schienen, einem Endsegment mit Fixpunkt und einer Reihe von Verbindern, die die elektrische Kontinuität der 2 × 25.0 mm²-Cu-Leiter über Systemlängen bis etwa 120.0 m sicherstellen.

Systemeinordnung – MultiLine 0835

Das MultiLine 0835 ist ein mehrpoliges, modulares Kompakt-Schleifleitungssystem für Shuttle-Systeme, Transfer- und Verschiebeeinheiten sowie Automatische Kleinteilelager (AKL). Es kombiniert eine kompakte 2-polige Schiene mit Steck-/Schneidverbindern, universellen Schienenhaltern und passenden Stromabnehmern, um eine platzsparende Energiezuführung im Innenbereich zu ermöglichen.

Die Verbinder sind ein zentrales Element dieses Baukastens: Sie ermöglichen die Verlängerung der Standard-Schienenlängen von 4.000 mm auf die projektspezifische Gesamtbahnlänge und bilden die definierten Stoßstellen, an denen Schienenprofile, Leiterbänder und Isolierprofile exakt zueinander ausgerichtet sind.

Aufbau und Funktionsweise der Schleifleitungsverbinder

Die Schleifleitungsverbinder 0835 sind als Steckverbinder-System mit Verbinderkappe konstruiert:

• Steck-/Schneidverbinder werden von der Stirnseite in die Cu-Leiterbänder der benachbarten Schienen eingeschoben und erzeugen eine definierte Kontaktstelle mit geringem Übergangswiderstand.
• Eine Verbinderkappe mit Zentrierfunktion wird über die Stoßstelle geschoben; sie richtet die Isolierprofile automatisch fluchtend aus und schützt die Verbindung mechanisch und gegen Schmutz.
• Die kompakte Einheit ist auf das Schienenprofil mit typischen Systemabmessungen von etwa 38.0 mm × 98.0 mm abgestimmt und erlaubt den Einbau in engen Fahr- und Führungsprofilen.
• Verbinder und Kappe sind Teil eines Montagesatzes; speziell entwickelte Montageaufsätze und Anschläge ermöglichen das schnelle, reproduzierbare Fügen der Schienen mit wenigen Arbeitsschritten.

In der Systemskizze des Katalogs wird die Anzahl der benötigten Verbinder je Gassenlänge klar definiert (z. B. 16 Schienen, 1 Endsegment, 18 Verbinder bei ca. 65.0 m), was die Auslegung und Bestellung vereinfacht.

Typische Anwendungen der Verbinder im Programm 0835

Die Schleifleitungsverbinder werden an jeder Stoßstelle zweier MultiLine-0835-Schienen eingesetzt und sichern dort die elektrische und mechanische Kontinuität der Bahn. Typische Einsatzgebiete:

• Shuttle-Systeme und AKL-Gassen mit langen, geraden Fahrwegen.
• Verschiebe- und Transferwagen in der Intralogistik, die über schmale Fahrprofile energieversorgt werden.
• Längs- und Querzuführachsen an Maschinen, z. B. in Verpackungs- und Papierindustrie.
• Kompakte Anwendungen mit geringem Einbauraum, bei denen eine klassische Mehrleiter-Schleifleitung nicht Platz findet.

Vorteile der Verbinder im MultiLine-System 0835

• Definierte Verbindungstelle – die Steck-/Schneidverbindungs-Technik erzeugt eine klar definierte Kontaktzone mit niedrigem Übergangswiderstand und hoher Betriebssicherheit, wie im Produktsteckbrief hervorgehoben.
• Selbstzentrierende, fluchtende Schienenführung – die Verbinderkappe mit Zentrierfunktion richtet Schienen und Isolierprofile automatisch zueinander aus und verbessert das Laufverhalten der Stromabnehmer.
• Schnelle und einfache Montage – wenige Bauteile, taktile Orientierungshilfen und spezielle Montagewerkzeuge ermöglichen eine rasche Installation auch in schlecht einsehbaren Bereichen, etwa innerhalb von Fahrprofilen.
• Modular erweiterbar – durch standardisierte Verbinder lassen sich Systemlänge und Leitungslauf problemlos an neue Layouts oder zusätzliche Ebenen anpassen, ohne das Grundsystem zu ändern.
• Geringe Teilevielfalt – das System arbeitet mit wenigen, klar definierten Verbindertypen, was Lagerhaltung, Ersatzteilmanagement und Service deutlich vereinfacht.
• Unterstützung der Längenausdehnung – in Kombination mit einem einzigen Fixpunkt am Endsegment nehmen die Verbinder und Halter die thermische Längenausdehnung der Schiene auf, ohne zusätzliche Dehnungsstücke zu benötigen.
• Kompakte, leichte Bauweise – die Verbinder beeinflussen das Schienenprofil kaum und halten das bewegte Systemgewicht gering, was sich positiv auf Dynamik und Energieeffizienz der Shuttle-Antriebe auswirkt.

Planungs- und Montagehinweise

• Verbinderabstände gemäß Katalog und Systemskizze planen (Schienenlänge 4.000 mm, Anzahl Verbinder = Schienenanzahl − 1) und die Position zur Endkappe mit Fixpunkt berücksichtigen.
• Schienenenden sauber bearbeiten – zugeschnittene Passstücke entgraten und reinigen, bevor die Verbinder eingesetzt werden, um die Kontaktqualität dauerhaft sicherzustellen.
• Montage ohne Sicht – die in der Dokumentation beschriebenen taktilen Markierungen und Montagehilfen nutzen, um Verbinder auch in engen Führungsprofilen korrekt zu positionieren.
• Regelmäßige Inspektion – im Rahmen der Wartungsintervalle Verbinderstellen auf festen Sitz, Erwärmungsspuren und Beschädigungen prüfen, um eine langfristig stabile Energieübertragung zu gewährleisten.
