Wampfler Mitnehmerwagen schwere Baureihe Programm 0270

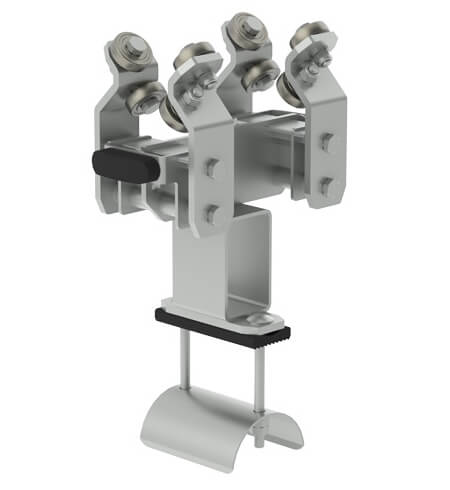

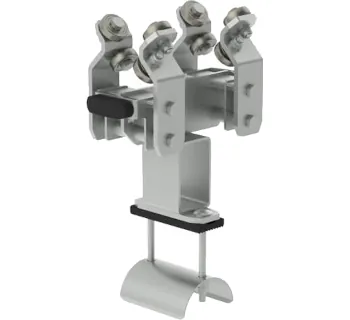

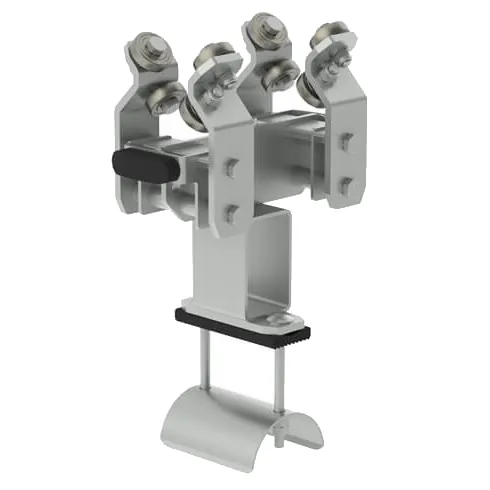

Der Mitnehmerwagen der schweren Baureihe im Programm 0270 ist das zentrale Zug- und Schubelement in Vierkant-Schienen-Leitungswagensystemen. Er koppelt den bewegten Verbraucher (z. B. Kran, Laufkatze oder Verfahrwagen) mechanisch an die Wagenkette, sodass die nachfolgenden Leitungswagen kontrolliert mitgeführt und in den Bahnhof zurückgeschoben werden können.

Ausgelegt für robuste Industrieumgebungen bietet die schwere Ausführung eine Tragfähigkeit von 25 kg und ist für unterschiedliche Systemgeometrien in zwei Fahrwerksgrößen verfügbar. Damit lässt sich das Mitnehmerprinzip auch bei größeren Leitungsquerschnitten, höheren Fahrgeschwindigkeiten oder längeren Systemen stabil umsetzen.

Einsatzbereiche

Typische Anwendungen sind Krananlagen, Hebezeuge, Fördertechnik und Verfahrsysteme, bei denen Energie- oder Steuerleitungen als Schleppkabel entlang der Fahrbahn geführt werden. Besonders sinnvoll ist die schwere Baureihe bei:

• Industriehallen mit häufigen Fahrzyklen (Dauerbetrieb)
• Kurven- und Kreisbahnen auf Vierkant-Schiene
• staubbelasteten Anlagen (z. B. Silo-/Schüttgutbereiche), wo die Schienenlösung betriebssicher bleibt
• Außenanlagen (systemspezifisch, abhängig von Schiene/Zubehör-Ausführung)

Unterschiede der Varianten

Der Mitnehmerwagen ist in zwei Fahrwerksgrößen erhältlich. Die Auswahl richtet sich praxisnah nach der benötigten Wagengeometrie im System (z. B. Fenster-/Aufbaugröße) und dem vorgesehenen Leitungs- bzw. Schleppkabelaufbau. Dadurch kann die Kopplung an den Mitnehmerarm passend zur Anlage dimensioniert werden.

Sicherheitsaspekte

• Tragfähigkeit beachten: Die Systemauslegung (Anzahl Wagen, Leitungsgewicht, Durchhang, Geschwindigkeit) muss innerhalb der 25 kg Tragfähigkeit erfolgen.
• Begrenzung der Fahrwege: Fahrwege sind mit passenden Endanschlägen zu sichern, um harte Anschläge zu vermeiden und die Wagenkette definiert zu stoppen.
• Ex-Bereiche: Für explosionsgefährdete Bereiche sind Ex-spezifische Ausführungen (Katalog ATEX) zu verwenden.

Technische Merkmale

• Programm: 0270
• Baureihe: schwere Baureihe
• Tragfähigkeit: 25 kg
• Laufrollen: Kugellager, verzinkt; Deckscheibe ZZ
• Ausführungen: zwei Fahrwerksgrößen

Variantenübersicht

Montagehinweise

Der Mitnehmerwagen wird im System auf der 4kt-Schiene verfahren und über einen passend positionierten Mitnehmerarm mit dem bewegten Verbraucher gekoppelt. Der Mitnehmerarm sollte im Mitnehmerfenster in alle Richtungen ein definiertes Spiel haben, um Versätze und Schwingungen auszugleichen und eine saubere Mitnahme der Wagenkette zu ermöglichen.

• Mitnehmerarm am Verbraucher anschrauben und mittig im Mitnehmerfenster ausrichten.
• Endanschläge zur Fahrwegbegrenzung auf der 4kt-Schiene montieren.
• Endklemmen im Systemanfang/-ende zur Fixierung der Leitung vorsehen (systemspezifisch).

Passende Artikel/Zubehör

• Mitnehmerarm – mechanische Kopplung zwischen Verbraucher und Mitnehmerwagen
• Leitungswagen schwere Baureihe Programm 0270 – für die geführte Leitung in der Wagenkette
• 4kt-Schiene – Fahrbahn für Kurven-/Kreisbahnen und robuste Umgebungen
• Endanschlag 0270 – Fahrwegbegrenzung mit Dämpfung durch Gummipuffer
• Endklemme mit Bügel 0270 – Fixierung der Rundleitung am Systemanfang (hinter dem Endanschlag)
• Ideal-Steuerwagen steckbar 0270 – Schnittstelle zwischen Schiene und abgehängtem Steuerkabel (anwendungsabhängig)
