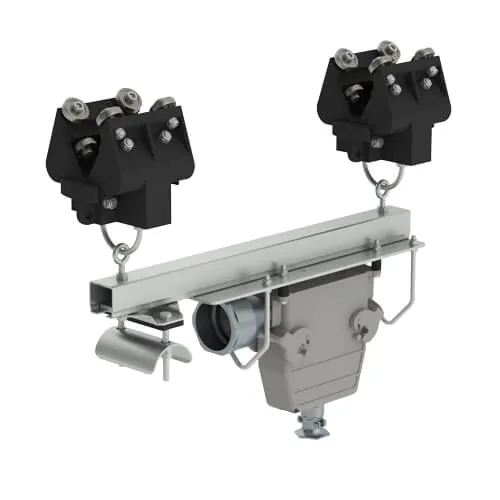

Wampfler Ideal-Steuerwagen steckbar 0270
Der Ideal-Steuerwagen 0270 ist die Schnittstelle zwischen schienengeführtem Schleppkabel und hängendem Steuerkabel und ermöglicht eine verfahrbare Bedienung über einen gekoppelten Steuerschalter (nicht im Lieferumfang). Er ist in 16 + PE oder 24 + PE erhältlich und ausgelegt für 400 V, 16 A sowie IP55 nach DIN 40050.
- Schnittstelle zwischen Schleppkabel (schienengeführt) und Steuerkabel (hängend)
- Steckbar – schneller Anschluss über Steckverbinder
- Varianten: 16 + PE oder 24 + PE
- Elektrische Daten: 400 V, 16 A
- Schutzart: IP55 nach DIN 40050
- Schraubanschluss bis 2.5 mm²
- Sicherer Bedienabstand durch getrennt geführten Steuerschalter möglich
Artikel-Nr.:
Der Ideal-Steuerwagen 0270 ist die Schnittstelle zwischen schienengeführtem Schleppkabel und hängendem Steuerkabel und ermöglicht eine verfahrbare Bedienung über einen gekoppelten Steuerschalter (nicht im Lieferumfang). Er ist in 16 + PE oder 24 + PE erhältlich und ausgelegt für 400 V, 16 A sowie IP55 nach DIN 40050.
- Schnittstelle zwischen Schleppkabel (schienengeführt) und Steuerkabel (hängend)
- Steckbar – schneller Anschluss über Steckverbinder
- Varianten: 16 + PE oder 24 + PE
- Elektrische Daten: 400 V, 16 A
- Schutzart: IP55 nach DIN 40050
- Schraubanschluss bis 2.5 mm²
- Sicherer Bedienabstand durch getrennt geführten Steuerschalter möglich
Informationen: Ideal-Steuerwagen steckbar 0270
Der Ideal-Steuerwagen bildet die Schnittstelle zwischen dem waagerecht schienengeführten Schleppkabel und dem herabhängenden Steuerkabel. Das mit Steckverbinder verbundene Steuerkabel endet meist in einem Steuerschalter, der ca. 1 m über dem Boden hängt.
In Anlagen mit verfahrbaren Steuerungen wird zusätzlich eine Laufschiene parallel zur Hebezeugbahn verlegt. Das System wird über einen Steuertaster gesteuert, der an den Steuerwagen gekoppelt ist (nicht im Lieferumfang).
Der vom Verbraucher getrennt positionierbare Steuerschalter ermöglicht einen praxisnahen Sicherheitsabstand und unterstützt den Bediener dabei, sich außerhalb von Gefahrenbereichen (z. B. abseits der angehängten Last) aufzuhalten.
Einsatzbereiche
- Krananlagen mit schienengeführter Energie- und Steuerzuführung (Schleppkabel-System)
- Hebezeugbahnen mit Bedienung über getrennt geführte Steuerung
- Fördertechnik und verfahrbare Anlagenkomponenten mit definiertem Fahrweg
- Intralogistik, Montage- und Produktionsbereiche mit Bedarf an sicherer Bedienposition
Unterschiede der Varianten
Die Varianten unterscheiden sich über die Polzahl: 16-polig + PE oder 24-polig + PE. Beide Ausführungen sind für 400 V und 16 A ausgelegt und verfügen über Schutzart IP55 nach DIN 40050 sowie Schraubanschluss 2.5 mm².
Sicherheitsaspekte & Normen
- Schutzart IP55 nach DIN 40050 (Schutz gegen Staub in schädigender Menge und gegen Strahlwasser).
- Sicherer Bedienabstand: Der getrennt positionierbare Steuerschalter unterstützt das Arbeiten außerhalb von Gefahrenbereichen.
Montage- / Betriebshinweise
- Der Steuerwagen ist als Schnittstelle zwischen Schleppkabel (schienengeführt) und Steuerkabel (hängend) ausgelegt; die Systemführung ist entsprechend der Anlagengeometrie auszulegen.
- Für verfahrbare Steuerungen ist zusätzlich eine Laufschiene parallel zur Hebezeugbahn vorzusehen.
- Der Steuertaster ist an den Steuerwagen gekoppelt und wird zur Bedienung genutzt (nicht im Lieferumfang).

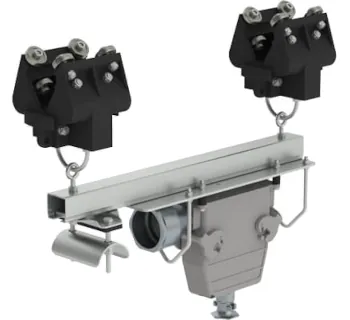

Produktabbildung
Technische Merkmale
| Merkmal | Angabe |
|---|---|
| Systemfunktion | Schnittstelle zwischen Schleppkabel (schienengeführt) und Steuerkabel (hängend) |
| Programm | 0270 |
| Nennspannung | 400 V |
| Nennstrom | 16 A |
| Schutzart | IP55 nach DIN 40050 |
| Anschluss | Schraubanschluss 2.5 mm² |
Technische Daten (Typenübersicht)
| Variante | Polzahl | Programm | Gewicht | Artikel-Nr. |
|---|---|---|---|---|
| Ideal-Steuerwagen steckbar 0270 | 16 + PE | 0270 | ca. 3.72 kg | 027178-16 |
| Ideal-Steuerwagen steckbar 0270 | 24 + PE | 0270 | ca. 4.10 kg | 027178-24 |
Passende Artikel/Zubehör
- Schleppkabel-System 0270 als Systemumfeld für schienengeführte Leitungsführung
- Leitungswagen (z. B. leichte Baureihe / Kugelgelenk) für die geordnete Mitführung von Leitungen im System
- Schienenhalter für die Befestigung der Systemschienen
- Leitungswagen aus Kunststoff als alternative Wagen-Ausführung im Programm
