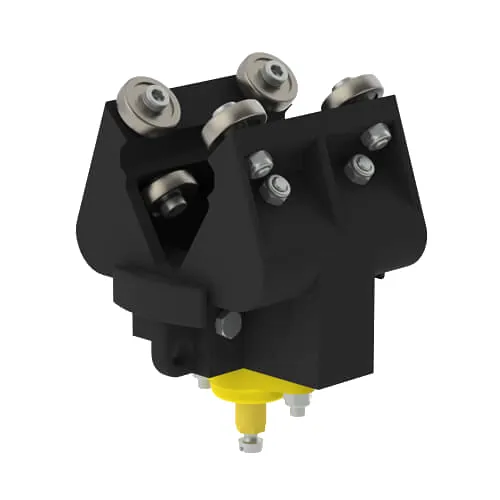

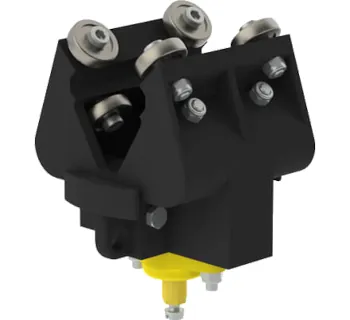

Wampfler Leitungswagen mit Kugelgelenk für 0270

Der Leitungswagen mit Kugelgelenk für das Vierkantschienen-System 0270 ist für die geordnete Mitführung von Rundleitungen (und alternativ auch Schläuchen) in Schleppkabelanlagen ausgelegt. Über das integrierte Kugelgelenk werden passende Leitungshalter 020131 montiert, sodass Leitungen in definierten Schlaufen geführt werden können und sich beim Verfahren sauber auf- und abfächern.

Die Ausführung ist für Rundleitungen bis Ø 36 mm vorgesehen und bietet eine Tragkraft von 16 kg. Die Laufrollen sind kugelgelagert und verzinkt, was einen ruhigen Lauf und eine robuste Alltagstauglichkeit in industriellen Anwendungen unterstützt.

Einsatzbereiche

Leitungswagensysteme dieser Bauart werden eingesetzt, wenn Energie-, Steuer- oder Datenleitungen sowie Medienleitungen (z. B. Druckluftschläuche) entlang einer Fahrbahn sicher mitgeführt werden müssen. Typische Anwendungen sind bewegte Verbraucher in der Intralogistik, an Handhabungseinrichtungen, in der Automatisierung sowie an Kran- und Hebesystemen mit verfahrbaren Komponenten.

• Schleppkabelanlagen mit Rundleitungen in Kurven- oder Ringsystemen innerhalb des Programms 0270
• Mitführung von Schläuchen über geeignete Leitungshalter (alternativ zur Rundleitung)
• Konfigurationen mit mehreren Leitungen über kombinierbare Leitungshalter

Unterschiede der Varianten

Für den Leitungswagen mit Kugelgelenk sind eine Standardausführung sowie eine widerstandsfähigere Edelstahl-Ausführung verfügbar.

Sicherheitsaspekte & Normen

Sichere Auslegung im Betrieb

• Tragkraft beachten: Die Wagen sind für eine Tragkraft von 16 kg ausgelegt; Leitungspakete, Halteranzahl und ggf. Schläuche sind entsprechend zu dimensionieren.
• Geordnete Leitungsführung: Leitungshalter am Kugelgelenk führen das Kabel im Betrieb in Zugrichtung und unterstützen eine saubere Schlaufenbildung, wodurch Verhaken/Verknoten reduziert werden kann.
• Mehrstöckige Anordnung: Bei mehreren Leitungshaltern sollte die Leitung mit dem höchsten Leitungsgewicht pro Meter oben angeordnet werden; zudem wird der größte Leitungshalter als oberster montiert, um die Lastverteilung zu verbessern.

ATEX / explosionsgefährdete Bereiche

Für das Vierkant-Schienen-Leitungswagen Programm 0270 werden ATEX-Versionen als verfügbar beschrieben. Für den Einsatz in explosionsgefährdeten Bereichen sind ausschließlich die dafür vorgesehenen, dokumentierten ATEX-Komponenten/Varianten der Systemfamilie zu verwenden.

Montage & Integration ins System

Einbau in die Laufbahnschiene

• Der Leitungswagen wird stirnseitig in die Laufbahnschiene eingeschoben.
• Die Ausführung ist ab Werk auf das entsprechende Laufbahnprofil eingestellt; eine nachträgliche Anpassung ist nicht erforderlich.

Montage der Leitungshalter am Kugelgelenk

• Passende Rundleitungshalter 020131 werden auf das Kugelgelenk geschraubt; die Halter sind in abgestuften Größen für Leitungs-Ø bis 36.0 mm verfügbar.
• Pro Wagen können ein oder mehrere Leitungshalter kombiniert werden; bei mehreren Leitungen ist auf eine sinnvolle Reihenfolge (größter Halter oben) zu achten.

Fahrwegbegrenzung / Endanschläge

• Endanschläge begrenzen den Fahrweg; die Auswahl richtet sich nach der Bauform der Leitungswagen (Kunststoff- vs. Stahlwagen), da Anschlagspunkte unterschiedlich liegen können.
• Endanschläge verfügen über Gummipuffer zur Dämpfung und werden mittels Schraubbolzen direkt auf der 4kt-Schiene befestigt.

Technische Kerndaten


Passende Artikel/Zubehör

• Rundleitungshalter 020131 (Größen für Leitungs-Ø 10.0–16.0 mm, 17.0–25.0 mm, 26.0–36.0 mm) – zur Befestigung der Leitung am Kugelgelenk.
• Mitnehmerwagen für 0270 mit Kugelgelenk – zur definierten Mitnahme der Schleppleitung im System.
• Endanschlag 0270 – zur Fahrwegbegrenzung und gedämpftem Anschlag über Gummipuffer.
• Endklemme mit Bügel 0270 – zur Fixierung der Rundleitung am Systemanfang (Position hinter dem Endanschlag).
