Wampfler Mitnehmerarm

Der Mitnehmerarm von Conductix-Wampfler ist ein zentrales Anbauteil der Leitungswagen- und Schleppleitungssysteme. Er verbindet den ortsveränderlichen Verbraucher – zum Beispiel Laufkatze, Kran oder Verfahrwagen – mechanisch mit dem Mitnehmerwagen, der die nachfolgenden Leitungswagen durch die Schiene oder am Spannseil mitzieht.

Eingesetzt wird der Mitnehmerarm in C-Schienen-Leitungswagensystemen der Programme 0230 und 0240, in Vierkantschienen-Systemen der Programme 0270 und 0280 sowie in Spannseil-Schleppkabelsystemen. Damit eignet er sich für eine Vielzahl von Anwendungen in der Kran-, Förder- und Hebetechnik.

1. Aufbau und Funktionsprinzip

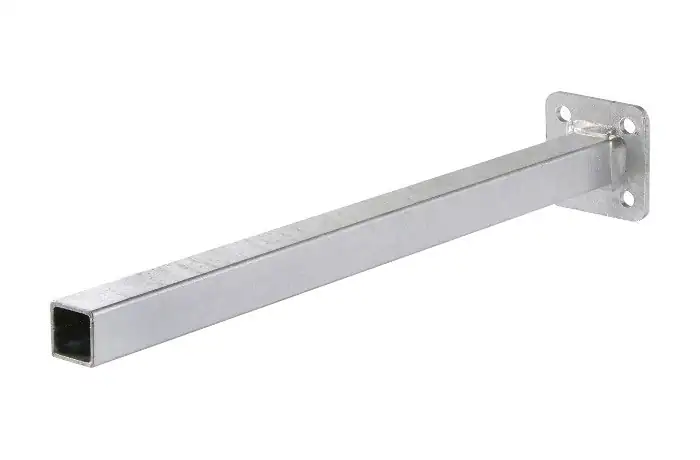

Der Mitnehmerarm ist ein kompakter Stahlarm, der am ortsveränderlichen Verbraucher angeschraubt wird. Er wird so platziert, dass er mittig im Fenster des Mitnehmerwagens steckt und dort in alle Richtungen ein definiertes Spiel hat, um Versätze und Schwingungen auszugleichen.

Bewegt sich der Verbraucher, nimmt der Mitnehmerarm über den Mitnehmerwagen die gesamte Wagenkette mit: Er zieht die Leitungswagen in Fahrtrichtung hinter sich her oder schiebt sie in den Bahnhof zurück. Dadurch folgen Schleppkabel oder Leitungsstränge dem Fahrweg definiert und spannungsarm.

2. Werkstoffe und Ausführungen

Laut Fachhandel (z. B. TOMANRO) wird der Wampfler-Mittnehmerarm in folgenden Ausführungen angeboten:

• Stahl, verzinkt – Standardausführung mit gutem Korrosionsschutz für normale Industrieumgebungen.
• Edelstahl V4A (A4) – korrosionsbeständige Variante für feuchte, chemisch belastete oder außenliegende Anlagen.
• Abmessungen und Bohrbilder passend zu den jeweiligen Mitnehmerwagen-Typen der Programme 0210, 0230, 0240 sowie zu Spannseil-Mitnehmern (z. B. Mitnehmer 021124 mit integrierter Seilführung).

3. Verwendung in verschiedenen Systemen

3.1 C-Schienen-Leitungswagensysteme

In C-Schienen-Schleppleitungssystemen ist der Mitnehmerarm Teil der typischen Systemanordnung: C-Schiene, Spannarm, Spannpratze, Schienenhalter, Leitungswagen, Mitnehmerwagen, Mitnehmerarm und Endklemme. Er wird an der Laufkatze montiert und hält den Mitnehmerwagen stets auf Höhe der Katze, sodass die Energiezuführung synchron zur Kranbewegung erfolgt.

3.2 Vierkantschienen-Systeme 0270/0280

Bei Leitungswagensystemen für Vierkantschienen besteht das System aus Schiene, Schienenbefestigungsmaterial, Endklemme, Leitungswagen, Mitnehmerwagen und Leitungen. Der Mitnehmerarm koppelt den Mitnehmerwagen mit dem Verbraucher und überträgt so die Bewegung auf die Wagenkette in der 4kt-Schiene.

3.3 Spannseil-Schleppkabel

In Spannseil-Systemen ist der Mitnehmerarm das Bindeglied zwischen schienengeführtem Verbraucher und parallel geführtem Schleppkabel. Über einen Mitnehmer mit Seilführung ist er mit dem Kabel verbunden und verhindert, dass zu hohe Zugkräfte auf den elektrischen Anschluss des Verbrauchers wirken.

4. Vorteile des Mitnehmerarms

• Zuverlässige Kraftübertragung
  Der Mitnehmerarm koppelt den Mitnehmerwagen sicher an den Verbraucher und sorgt dafür, dass Leitungswagen und Kabel präzise der Bewegung folgen – ohne ruckartige Zugspitzen.
• Schutz der Leitungen
  Durch die definierte Verbindung und das Spiel im Mitnehmerfenster werden Kabelzug und Biegebeanspruchung reduziert, was die Lebensdauer der Leitungen erhöht.
• Universelle Einsatzmöglichkeit
  Verwendbar in C-Schienen-, Vierkantschienen- und Spannseil-Systemen sowie mit unterschiedlichen Mitnehmerwagen-Typen – ideal für Krananlagen, Hebezeuge und Fördertechnik.
• Einfache Montage
  Der Mitnehmerarm wird per Schraubverbindung am Verbraucher befestigt; Anpassung und Nachrüstung bestehender Anlagen sind ohne großen Konstruktionsaufwand möglich.
• Hohe Robustheit
  Ausführungen in verzinktem Stahl und Edelstahl V4A gewährleisten eine hohe mechanische Festigkeit und Korrosionsbeständigkeit auch in rauer Industrieumgebung.
• Systemkompatibilität
  Der Mitnehmerarm ist Bestandteil der standardisierten Conductix-Wampfler Baukastenprogramme und passt zu den jeweiligen Mitnehmern, Leitungswagen und Endklemmen – das vereinfacht Planung, Ersatzteilhaltung und Service.

5. Fazit

Der Mitnehmerarm von Conductix-Wampfler ist ein kleines, aber entscheidendes Bauteil für Schleppleitungs- und Leitungswagensysteme. Er koppelt den Mitnehmerwagen sicher an den Verbraucher, schützt die Leitungen vor übermäßigen Zugkräften und ermöglicht einen ruhigen, synchronen Kabellauf entlang von C-Schienen, Vierkantschienen oder Spannseilen.

Dank robuster Werkstoffe, verschiedener Ausführungen und der vollen Integration in die Conductix-Wampfler-Systemprogramme bietet der Mitnehmerarm eine zuverlässige, langlebige und flexible Lösung für die Energiezuführung in Kran-, Hebe- und Förderanlagen.
