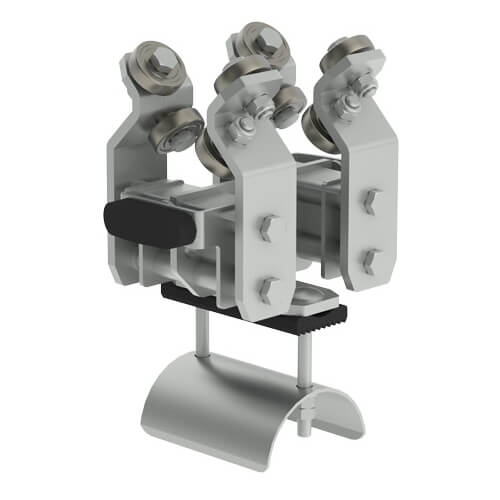

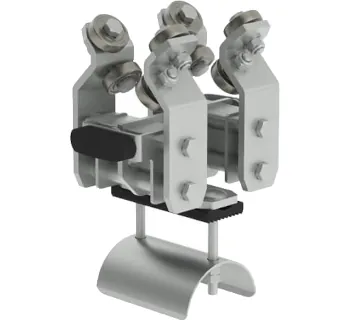

Wampfler Leitungswagen schwere Baureihe Programm 0270

Der Leitungswagen der schweren Baureihe im Programm 0270 von Conductix-Wampfler ist für Schleppleitungssysteme auf Vierkant-Schiene (4kt) ausgelegt und dient der geordneten Führung von Flachkabeln. Durch die stabile Stahl-Ausführung und den breiteren Radstand ist er für höhere mechanische Beanspruchung ausgelegt.

Die Baureihe ist auf eine praxisgerechte Leitungsführung in bewegten Anwendungen ausgelegt: Leitungen werden in definierten Schleifen geführt, wodurch die Kabelbewegung kontrolliert erfolgt und der Fahrweg sauber organisiert bleibt.

Einsatzbereiche

Typische Anwendungen sind Energiezuführungen an verfahrbaren Verbrauchern, bei denen ein robustes Schleppleitungssystem benötigt wird – z. B. in Krananlagen, Hallen- und Werkslogistik, Fertigungs- und Montagebereichen sowie in staubbelasteten Anlagen (z. B. Silo-Umgebungen) oder bei Kurven- und Kreisbahnen.

Das System 0270 arbeitet auf einer geneigten 4kt-Schiene, wodurch Reibwerte reduziert werden können und die Wagen das Profil umgreifen – das unterstützt einen ruhigen Lauf und hilft, Verkanten zu vermeiden.

Varianten & Auswahl

Die Auswahl innerhalb dieser Typenreihe erfolgt über die jeweilige Ausführung/Öffnung zur Aufnahme des Flachkabels. Die folgenden Ausführungen sind für das Programm 0270 gelistet:

Sicherheit, Betrieb & Montagehinweise

Für den sicheren Betrieb sind Leitungen zu verwenden, die für Leitungswagensysteme geeignet sind: doppelte Isolation, flexible Ausführung für häufige Biegewechselbelastung und robuste Außenmäntel sind zentrale Anforderungen.

Während des Betriebs dürfen sich keine Personen im und unter dem Arbeitsbereich des Systems aufhalten. Für manuelle Tätigkeiten (z. B. Inbetriebnahme/Wartung) ist der Arbeitsbereich abzusichern.

Montagepraxis: Leitungswagen werden stirnseitig in die Laufbahnschiene eingeschoben; der Wagen ist werkseitig für das entsprechende Laufbahnprofil eingestellt. Schienenenden sind rechtwinklig und gratfrei auszuführen, und Schienenverbindungen sind so zu montieren, dass kein Versatz entsteht und die Schienen bündig stehen.

Technische Kerndaten

• Baureihe: Schwere Ausführung (Stahl)
• Programm: 0270
• Tragkraft: 25 kg
• Leitungstyp: Flachkabel (variantenspezifische Ausführung/Öffnung)

Passende Artikel/Zubehör

Für einen vollständigen Systemaufbau im Programm 0270 sind – je nach Anwendung – folgende Komponenten praxisrelevant:

• 4kt-Schiene als Laufbahn (verzinkt oder Edelstahl – programmabhängig)
• Schienenhalter zur fachgerechten Befestigung der 4kt-Schiene an der Tragekonstruktion
• Schienenverbinder für bündige, versatzlose Profilstöße
• Mitnehmerwagen (schwere Baureihe) zur Bewegung des Wagenverbandes
• Endanschlag mit Dämpfung (Gummipuffer) zur definierten Endlage
• Endklemme zur Fixierung des Leitungsanfangs (für Stahlwagen passend)
