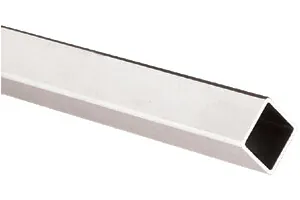

Wampfler 4kt-Schiene
Die Conductix-Wampfler 4kt-Schiene ist das robuste Systemprofil für Leitungswagensysteme zur geordneten Führung von Energie- und Medienleitungen und eignet sich besonders für Kreis- und Kurvenbahnen sowie staubbelastete Anlagen. Sie ist je nach Programm 0270/0280 in verzinkter Ausführung erhältlich, für Programm 0270 zusätzlich in Edelstahl (V4A), und unterstützt durch die Profilführung auch Anwendungen mit veränderlichen Niveauhöhen.
- Systemprofil für Leitungswagensysteme zur geordneten Leitungsführung
- Geeignet für Kreis- und Kurvenbahnen
- Robust für stark staubbelastete Anlagen
- Programmauswahl: 0270 (30 x 30) und 0280 (40 x 40)
- Werkstoffoptionen: Stahl, verzinkt; Edelstahl (V4A) für Programm 0270
- Standardlängen in 4 m und 6 m (systembezogen)
Die Conductix-Wampfler 4kt-Schiene ist das robuste Systemprofil für Leitungswagensysteme zur geordneten Führung von Energie- und Medienleitungen und eignet sich besonders für Kreis- und Kurvenbahnen sowie staubbelastete Anlagen. Sie ist je nach Programm 0270/0280 in verzinkter Ausführung erhältlich, für Programm 0270 zusätzlich in Edelstahl (V4A), und unterstützt durch die Profilführung auch Anwendungen mit veränderlichen Niveauhöhen.
- Systemprofil für Leitungswagensysteme zur geordneten Leitungsführung
- Geeignet für Kreis- und Kurvenbahnen
- Robust für stark staubbelastete Anlagen
- Programmauswahl: 0270 (30 x 30) und 0280 (40 x 40)
- Werkstoffoptionen: Stahl, verzinkt; Edelstahl (V4A) für Programm 0270
- Standardlängen in 4 m und 6 m (systembezogen)
Informationen: 4kt-Schiene
Die Conductix-Wampfler 4kt-Schiene ist das tragende Schienenprofil für Leitungswagensysteme zur geordneten Führung von Energie- und Medienleitungen. Sie wird vorwiegend bei Kreis- und Kurvenbahnen eingesetzt und ist zudem für stark staubbelastete Anlagen geeignet, in denen eine robuste, geführte Leitungsschlaufe benötigt wird.
Durch die Profilführung kann das System auch bei veränderlichen Niveauhöhen eine zuverlässige Funktion unterstützen. Die Schienen sind in verzinkter Ausführung verfügbar, Edelstahl (V4A) ist für Programm 0270 vorgesehen; für Ex-geschützte Bereiche sind spezielle Ausführungen verfügbar.
Einsatzbereiche
- Kran- und Fördertechnik: Leitungsschlaufen entlang von Fahrwegen, auch mit Kurven und Ringsystemen
- Silo- und Schüttgut-Anlagen: Einsatz in staubbelasteten Umgebungen
- Industrieanlagenbau: Energie- und Medienzuführung an verfahrbaren Verbrauchern
- Außenanlagen und Innenanlagen: Systemeinsatz je nach Umgebungsbedingungen
Varianten und Auswahlkriterien
Die Auswahl der 4kt-Schiene erfolgt nach Programm (Systemzuordnung), Werkstoff sowie Standardlänge. Standardmäßig werden Längen von 4 m und 6 m gehandelt; andere Längen sind auf Anfrage möglich.
| Programm | Werkstoff | Standardlänge | Bestell-Nr. | Hinweis |
|---|---|---|---|---|
| 0270 | Stahl, verzinkt | 4 m | 027200-4 | Standardlänge |
| 0270 | Stahl, verzinkt | 6 m | 027200-6 | Standardlänge |
| 0270 | Edelstahl (V4A) | 4 m | 027400-4 | Edelstahl-Ausführung für Programm 0270 |
| 0270 | Edelstahl (V4A) | 6 m | 027400-6 | Edelstahl-Ausführung für Programm 0270 |
| 0280 | Stahl, verzinkt | 6 m | 028100-6 | Standardreihe |
Technische Kennwerte der Schiene
Für die Auslegung von Aufhängeabständen und Streckenlasten werden die statischen Werte und das Gewicht pro Meter herangezogen. Die nachfolgenden Kennwerte sind programmbezogen den gelisteten Schienenvarianten zugeordnet.
| Programm | Bestell-Nr. | Werkstoff | L | Ix | Wx | Gewicht |
|---|---|---|---|---|---|---|
| 0270 | 027200-6 | Stahl, verzinkt | 6000 mm | 2.95 cm4 | 1.39 cm3 | 1.77 kg/m |
| 0270 | 027200-4 | Stahl, verzinkt | 4000 mm | 1.77 kg/m | ||
| 0270 | 027400-6 | Edelstahl (V4A) | 6000 mm | |||
| 0270 | 027400-4 | Edelstahl (V4A) | 4000 mm | |||
| 0280 | 028100-6 | Stahl, verzinkt | 6000 mm | 9.91 cm4 | 3.66 cm3 | 3.32 kg/m |
Montage- und Planungshinweise
- Für Schienenstöße werden Schienenverbinder verwendet, um Schienenenden bündig und versatzfrei zu verbinden.
- Für das Bohren von Schienen und Kurvenelementen kann eine Bohrvorrichtung als Montagehilfe eingesetzt werden.
- In Kurven soll der Abstand der Schienenhalter maximal 2/3 des Halterabstands auf Geraden betragen.
Systembezogene Planungsgrenzen aus der Typenseitenbeschreibung: Es lassen sich Tragfähigkeiten von bis zu 36 kg verfahren, die maximale Systemlänge beträgt 200 m.
Sicherheitsaspekte und Normen
- Versatzfreie Übergänge an Schienenstößen unterstützen einen gleichmäßigen Lauf der Leitungswagen und reduzieren Störstellen im Fahrweg.
- Für Ex-geschützte Bereiche sind spezielle Ausführungen verfügbar; die Auswahl erfolgt projektbezogen nach den Anforderungen des Einsatzortes.

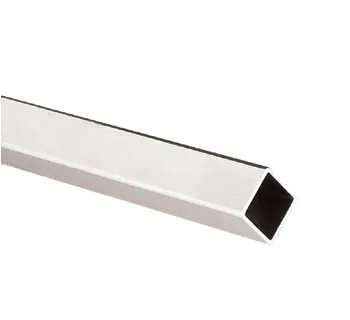

Bild zur Orientierung
Beispielansicht einer 4kt-Schiene als Systemprofil.
Passende Artikel/Zubehör
- Schienenhalter zur Befestigung der 4kt-Schiene an Decke/Wand oder an Spannarmen
- Schienenverbinder für bündige, versatzfreie Schienenstöße
- 90°-Bogen für Richtungswechsel in Kurvenbahnen
- Bohrvorrichtung als Montagehilfe zum Bohren von Schienen und Schienenbögen
- Endanschlag zur Fahrtwegbegrenzung und definierten Endlage
- Verschlusskappe zum Abschließen von Schienenenden
