Wampfler Endklemme mit Bügel 0270

Die Endklemme mit Bügel ist eine Systemkomponente für Schleppkabel-Systeme (Programm 0270) und dient als definierter Startpunkt zur Fixierung einer Rundleitung am Anlagenanfang. Sie wird hinter dem Endanschlag positioniert und stellt über den Bügel einen festen, reproduzierbaren Aufhängepunkt für den obersten Leitungshalter bereit.

Der Bügel der Endklemme nimmt den Bügel des obersten Leitungshalters (für Leitungshalter 020133) auf; darunter können bei Bedarf weitere Leitungshalter für zusätzliche Kabel oder Schläuche angeordnet werden. So entsteht eine geordnete Schlaufenführung der Medien im Schleppkabelverband.

Einsatzbereiche

• Krananlagen und Hallen-/Werkslogistik: Mitführung von Energie- und Signalleitungen an verfahrbaren Verbrauchern.
• Fördertechnik und Intralogistik: Kabel-/Schlauchführung entlang bewegter Strecken mit definiertem Systemstart.
• Maschinen- und Anlagenbau: Strukturierte Medienführung an verfahrbaren Baugruppen (z. B. Portale, Fahrwerke, Schlitten).

Varianten & Unterschiede

Für die Endklemme mit Bügel sind (je nach Ausführung/Programm) unterschiedliche Werkstoff-Varianten beschrieben: Standard mit Stahl, verzinkt sowie Edelstahl V4A für Umgebungen mit erhöhter Korrosionsbeanspruchung.

Sicherheitsaspekte

• Die Endklemme ist ein sicherheitsrelevantes Bauteil der Leitungsführung: korrekte Positionierung und fester Sitz sind entscheidend, um ungewollte Bewegung der Rundleitung im dynamischen Betrieb zu vermeiden.
• Nach Montage sind Schraubverbindungen zu kontrollieren und im Betrieb in geeigneten Intervallen auf festen Sitz zu prüfen, insbesondere bei dynamischen Bewegungen.
• In feuchter oder korrosiver Umgebung ist eine geeignete Ausführung (z. B. Edelstahl V4A, sofern verfügbar) zu wählen.

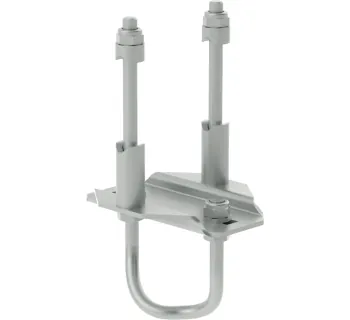

Produktabbildung

Technische Daten

Merkmal	Angabe
Bauteil	Endklemme mit Bügel für Leitungshalter 020133
Programm	0270
Leitung	Rundleitung
Artikel-Nr.	027288
Gewicht	ca. 0.21 kg
Tragfähigkeit	16 kg
Werkstoff (Standard)	Endklemmenkörper und Bügel: Stahl, verzinkt
Verbindungselemente	Stahl, verzinkt
Temperaturbereich	-30°C bis +80°C
Funktion im System	Fixierung der Rundleitung am Anlagenanfang und definierter Aufhängepunkt für Leitungshalter

Montage & Hinweise zur Ausführung

• Die Endklemme wird als Startpunkt des Schleppsystems montiert und im Programm 0270 hinter dem Endanschlag positioniert.
• Die Befestigung erfolgt im Programm 0270 auf der 4kt-Schiene; zum Verbohren der Endklemme mit der Schiene wird eine Bohrvorrichtung verwendet.
• Der Bügel dient als definierter Einhängepunkt: Der Bügel des obersten Leitungshalters wird eingehängt; darunter können weitere Leitungshalter für zusätzliche Medien geführt werden.

Passende Artikel/Zubehör

• Leitungshalter im Bügel (für Leitungswagen mit Bügel; Systemaufbau mit geordneter Schlaufenführung)
• Leitungswagen für 0270 mit Bügel (Aufnahme für Leitungshalter 020133 zur Mitführung von Rundleitungen)
• Endanschlag 0270 (definierte Endposition/Anschlagfunktion im System)
• Schleppkabel-System 0270 (Systemübersicht mit Vierkant-Schiene und passenden Komponenten)
