CAH Heiderich Schiebetorrolle 751
Die Schiebetorrollen Nr. 751 wurden für handbetriebene Stahltore entwickelt und überzeugen durch ihre hochwertige Verarbeitung und laufruhige Konstruktion. Der verzinkte Stahlbügel ist anschweißbar und sorgt für eine stabile Befestigung direkt am Torrahmen. Die eingesetzten Laufrollen aus gehärtetem Spezialstahl verfügen über eine staub- und wassergeschützte Konus-Kugellagerung, die für einen leichten und geräuscharmen Lauf sorgt – auch bei widrigen Umgebungsbedingungen.
- Bügel aus verzinktem Stahl – stabil, korrosionsgeschützt und anschweißbar
- Laufrollen aus gehärtetem Spezialstahl – verschleißfest und hoch belastbar
- Konus-Kugellagerung – staub- und wassergeschützt für lange Lebensdauer
- Leiser und reibungsarmer Lauf – ideal für manuelle Toranlagen
- Perfekt für den Außenbereich und anspruchsvolle Einsatzbedingungen
Die Schiebetorrollen Nr. 751 wurden für handbetriebene Stahltore entwickelt und überzeugen durch ihre hochwertige Verarbeitung und laufruhige Konstruktion. Der verzinkte Stahlbügel ist anschweißbar und sorgt für eine stabile Befestigung direkt am Torrahmen. Die eingesetzten Laufrollen aus gehärtetem Spezialstahl verfügen über eine staub- und wassergeschützte Konus-Kugellagerung, die für einen leichten und geräuscharmen Lauf sorgt – auch bei widrigen Umgebungsbedingungen.
- Bügel aus verzinktem Stahl – stabil, korrosionsgeschützt und anschweißbar
- Laufrollen aus gehärtetem Spezialstahl – verschleißfest und hoch belastbar
- Konus-Kugellagerung – staub- und wassergeschützt für lange Lebensdauer
- Leiser und reibungsarmer Lauf – ideal für manuelle Toranlagen
- Perfekt für den Außenbereich und anspruchsvolle Einsatzbedingungen
Informationen: Schiebetorrolle 751
Die Schiebetorrolle 751 von CAH Heiderich ist eine robuste Rollenlösung für handbetriebene Stahltore und wurde für einen laufruhigen, geräuscharmen Betrieb in anspruchsvollen Umgebungen ausgelegt. Der Stahlbügel ist verzinkt und je nach Ausführung anschweißbar bzw. für die Montage über Verschraubung vorgesehen.
Die eingesetzten Laufrollen bestehen aus gehärtetem Spezialstahl und verfügen über eine staub- und wassergeschützte Konus-Kugellagerung. Dadurch eignet sich die Serie besonders für Außenbereiche und Einsatzorte mit Witterungseinfluss oder erhöhter Verschmutzung.
Einsatzbereiche
- Schiebetore an Hallen, Werkstätten und Industriegebäuden (manueller Betrieb)
- Außenanlagen mit Witterungseinfluss (z. B. Werkszufahrten, Betriebshöfe)
- Gewerbe und Industrie mit robusten Torrahmen-Konstruktionen aus Stahl
Varianten & Unterschiede
Die Serie umfasst mehrere Nenngrößen (NG), die sich u. a. durch Rollenaußen-Ø, Breite der Führungsschiene, Montageart sowie Tragfähigkeit unterscheiden. Je nach Ausführung ist der Bügel anschweißbar oder für Verschraubung ausgelegt.
Sicherheitsaspekte im Einsatz
- Die Ausführung ist passend zur realen Torlast und zur Anzahl der eingesetzten Rollen auszuwählen (Reserve für dynamische Belastungen einplanen).
- Bei anschweißbaren Ausführungen ist eine fachgerechte Schweißverbindung am Torrahmen sicherzustellen (tragfähiger Untergrund, geeignete Schweißnahtausführung).
- Bei verschraubten Ausführungen ist eine ausreichend steife, tragfähige Befestigung am Torrahmen sicherzustellen, damit Kräfte sicher eingeleitet werden.
Technische Daten (Typenübersicht)
| Ausführung | Rollenaußen-Ø | Breite der Führungsschiene | Lagerung | Für Anlagentyp | Montageart | Werkstoff | Tragfähigkeit/Stück | Artikel-Nr. | Gewicht ca. |
|---|---|---|---|---|---|---|---|---|---|
| NG 1 | 35 mm | 8 mm | Kugellager | Schiebetor | Anschweißen | Stahl, verzinkt | 120 kg | CAH-751-1 | 1.5 kg |
| NG 2 | 45 mm | 12 mm | Kugellager | Schiebetor | Verschrauben | Stahl, verzinkt | 350 kg | CAH-751-2 | 2.3 kg |
| NG 3 | 45 mm | 12 mm | Kugellager | Schiebetor | Anschweißen | Stahl, verzinkt | 500 kg | CAH-751-3 | 3.4 kg |
| NG 4 | 39 mm | 12 mm | Kugellager | Schiebetor | Anschweißen | Stahl, verzinkt | 720 kg | CAH-751-4 | 4.0 kg |

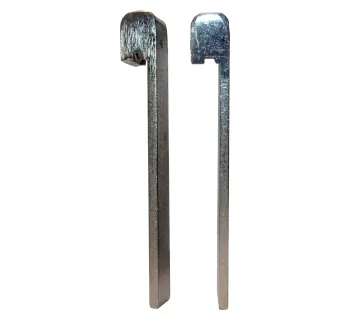

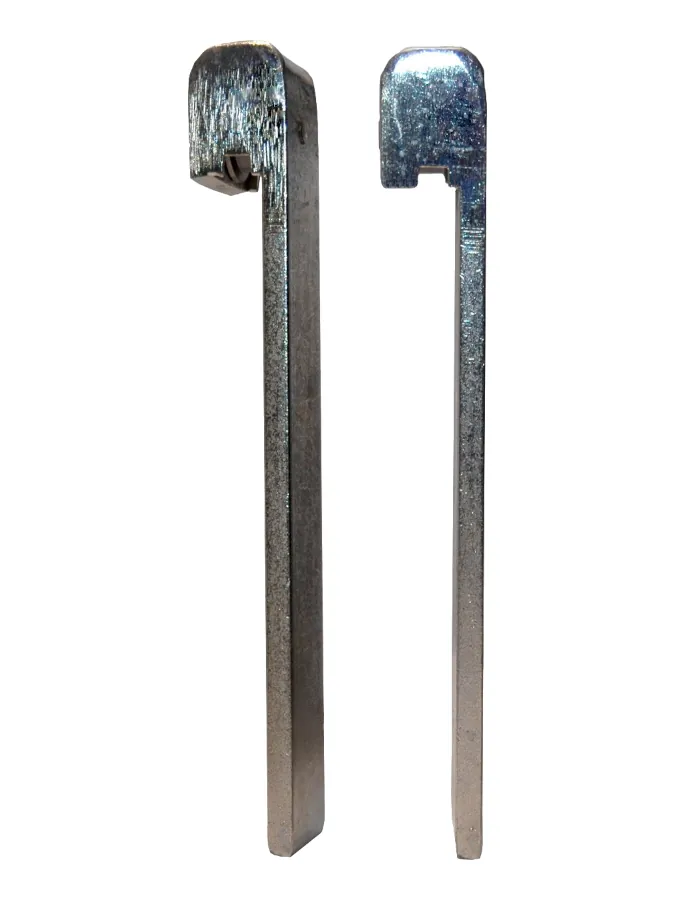

Produktabbildung
Passende Artikel/Zubehör
- Führungsrollen zur seitlichen Spurführung und Stabilisierung des Torlaufs bei Wind- und Querkräften
- Schiebetorrollen weiterer Bauarten (z. B. für andere Bauhöhen oder Lagerungsarten)
- Laufrollen bzw. rollende Komponenten für ergänzende Lauf- und Führungsaufgaben am Torsystem
Links
Variantenübersicht und Basisdaten.
https://www.tomanro.de/5283-CAH_Heiderich_Schiebetorrolle_751-TypenKompakte Ausführung für 8 mm Führungsschiene.
https://www.tomanro.de/72840-CAH_Heiderich_Schiebetorrolle_751_NG_1-ProdukteAusführung für 12 mm Führungsschiene, Verschraubung.
https://www.tomanro.de/72841-CAH_Heiderich_Schiebetorrolle_751_NG_2-ProdukteHöhere Tragfähigkeit bei 45 mm Rollenaußen-Ø.
https://www.tomanro.de/72842-CAH_Heiderich_Schiebetorrolle_751_NG_3-ProdukteMaximale Tragfähigkeit der Serie.
https://www.tomanro.de/72843-CAH_Heiderich_Schiebetorrolle_751_NG_4-ProdukteKurzübersicht zum Typ als PDF.
https://www.tomanro.de/pdf/TOMANRO/Katalogseite-CAH_Heiderich-Schiebetorrolle_751.pdfPassende TOMANRO-Typenseiten (Zubehör/Ergänzung)
Seitliche Führung für stabilen Torlauf.
https://www.tomanro.de/5280-CAH_Heiderich_Lose_Fuehrungsrolle_218-TypenKorrosionsbeständige Führungsrollen-Varianten.
https://www.tomanro.de/5285-CAH_Heiderich_Niro_Fuehrungsrollen_1398-TypenAlternative Rollenserie für Schiebetore.
https://www.tomanro.de/5276-CAH_Heiderich_Schiebetorrollen_102-TypenKugellager-Ausführung für weitere Anwendungen.
https://www.tomanro.de/5278-CAH_Heiderich_Schiebetorrolle_105_Kugellager-Typen

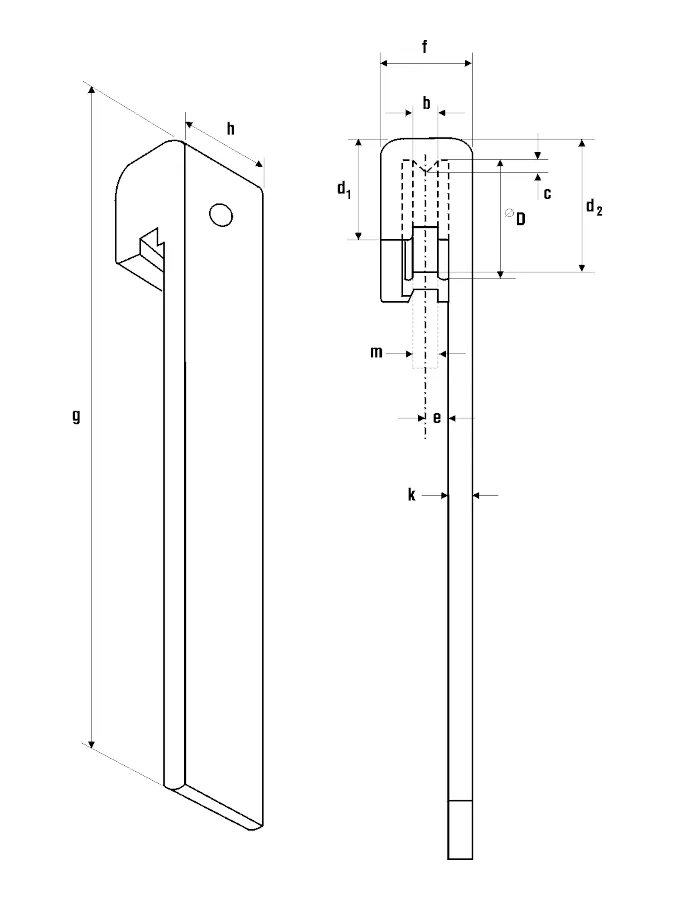

Abmessungen Schiebetorrolle 751
| Schiebetorrolle 751 | Rollenaußen-Ø (mm) | D (mm) | b (mm) | c (mm) | d1 (mm) | d2 (mm) | e (mm) | f (mm) | g (mm) | h (mm) | k (mm) | m (mm) | Tragfähigkeit/Stück (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
