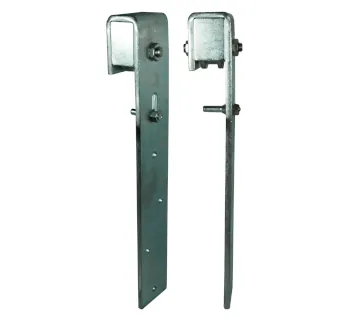

CAH Heiderich Schiebetorrolle 105, Kugellager
Die CAH Heiderich Schiebetorrolle 105 mit Kugellager ist eine platzsparende Rollenlösung für Schiebetore mit niedriger Bauhöhe und laufruhigem, geräuscharmem Betrieb. Der verzinkte Stahlbügel und die Stahlrolle mit witterungsgeschütztem Präzisions-Kugellager sorgen für eine robuste, langlebige Ausführung in typischen Torumgebungen.
- Kugellager für leichtgängigen und leisen Torlauf
- Niedrige Bauhöhe – ideal für platzkritische Konstruktionen
- Witterungsgeschütztes Präzisionslager für zuverlässigen Einsatz
- Verzinkter Stahlbügel für robusten Korrosionsschutz
- Varianten (z. B. NG 2 / NG 3) für unterschiedliche Lastanforderungen
Breite der Führungsschiene
Lagerung
Für Anlagentyp
Montageart
Werkstoff
Artikel-Nr.:
Die CAH Heiderich Schiebetorrolle 105 mit Kugellager ist eine platzsparende Rollenlösung für Schiebetore mit niedriger Bauhöhe und laufruhigem, geräuscharmem Betrieb. Der verzinkte Stahlbügel und die Stahlrolle mit witterungsgeschütztem Präzisions-Kugellager sorgen für eine robuste, langlebige Ausführung in typischen Torumgebungen.
- Kugellager für leichtgängigen und leisen Torlauf
- Niedrige Bauhöhe – ideal für platzkritische Konstruktionen
- Witterungsgeschütztes Präzisionslager für zuverlässigen Einsatz
- Verzinkter Stahlbügel für robusten Korrosionsschutz
- Varianten (z. B. NG 2 / NG 3) für unterschiedliche Lastanforderungen
Informationen: Schiebetorrolle 105, Kugellager
Die Schiebetorrolle Nr. 105 von CAH Heiderich ist eine platzsparende Rollenbaugruppe für Schiebetore, bei der eine niedrige Bauhöhe im Vordergrund steht. Durch die Kombination aus Stahlrolle und witterungsgeschütztem Präzisions-Kugellager läuft das Tor leicht, leise und laufruhig – auch bei häufiger Nutzung.
Der Bügel aus verzinktem Stahl ist auf den Einsatz in typischen Torumgebungen ausgelegt und bietet einen robusten Grundschutz gegen Korrosion. Die Ausführung eignet sich für flache Schiebetorkonstruktionen mit erhöhtem Anspruch an Komfort und zuverlässige Laufeigenschaften.
Einsatzbereiche
- Gewerbliche und private Toranlagen mit Schiebetor-Funktion
- Platzsparende bzw. flache Schiebetorkonstruktionen mit geringer Bauhöhe
- Toranlagen mit Bedarf an geräuscharmem und laufruhigem Betrieb
Unterschiede der Varianten
Die Baureihe wird in den Varianten NG 2 und NG 3 angeboten. Beide Varianten sind für Schiebetor-Anwendungen ausgelegt und besitzen 60 mm Rollenaußen-Ø sowie Kugellager; sie unterscheiden sich in Tragfähigkeit und Gewicht.
Sicherheitsaspekte
Für einen sicheren Betrieb sind die Tragfähigkeit/Stück je Variante zu beachten und die Rolle fachgerecht per Verschrauben an einer geeigneten Konstruktion zu montieren. Verschleiß, Laufgeräusche und Befestigungselemente sollten im Rahmen der Anlagenwartung regelmäßig geprüft werden.
Technische Daten (Typenübersicht)
| Variante | Rollenaußen-Ø | Breite der Führungsschiene | Lagerung | Für Anlagentyp | Montageart | Werkstoff | Tragfähigkeit/Stück | Gewicht | Artikel-Nr. |
|---|---|---|---|---|---|---|---|---|---|
| NG 2 | 60 mm | 12 mm | Kugellager | Schiebetor | Verschrauben | Stahl, feuerverzinkt | 180 kg | ca. 2.9 kg | CAH-105-2 |
| NG 3 | 60 mm | 12 mm | Kugellager | Schiebetor | Verschrauben | Stahl, feuerverzinkt | 300 kg | ca. 3.5 kg | CAH-105-3 |
Passende Artikel/Zubehör
- Schiebetorrolle 104, Gleitlager – Alternative für niedrige Bauhöhe ohne Kugellager
- Schiebetorrollen 102 – robuste Ausführung für schwere Anwendungen (Walzenlager)
- Lose Führungsrolle 218 – Führungs-/Rollenkomponente für hohe Lasten (Walzenlager)
- Stahl-Führungsrolle 595 – seitliche Führung für präzisen Torlauf
Variantenübersicht mit technischen Daten.
https://www.tomanro.de/5278-CAH_Heiderich_Schiebetorrolle_105_Kugellager-TypenAusführung NG 2 mit 180 kg Tragfähigkeit.
https://www.tomanro.de/72821-CAH_Heiderich_Schiebetorrolle_105__Kugellager_NG_2-ProdukteAusführung NG 3 mit 300 kg Tragfähigkeit.
https://www.tomanro.de/72822-CAH_Heiderich_Schiebetorrolle_105__Kugellager_NG_3-ProdukteAlternative mit niedriger Bauhöhe und Gleitlager.
https://www.tomanro.de/5277-CAH_Heiderich_Schiebetorrolle_104_Gleitlager-TypenWalzenlager-Variante für schwere Schiebetore.
https://www.tomanro.de/5276-CAH_Heiderich_Schiebetorrollen_102-TypenFührungsrolle mit Walzenlager für hohe Lasten.
https://www.tomanro.de/5280-CAH_Heiderich_Lose_Fuehrungsrolle_218-TypenSeitliche Führung für einen definierten Laufweg.
https://www.tomanro.de/5291-CAH_Heiderich_Stahl_Fuehrungsrolle_595-Typen

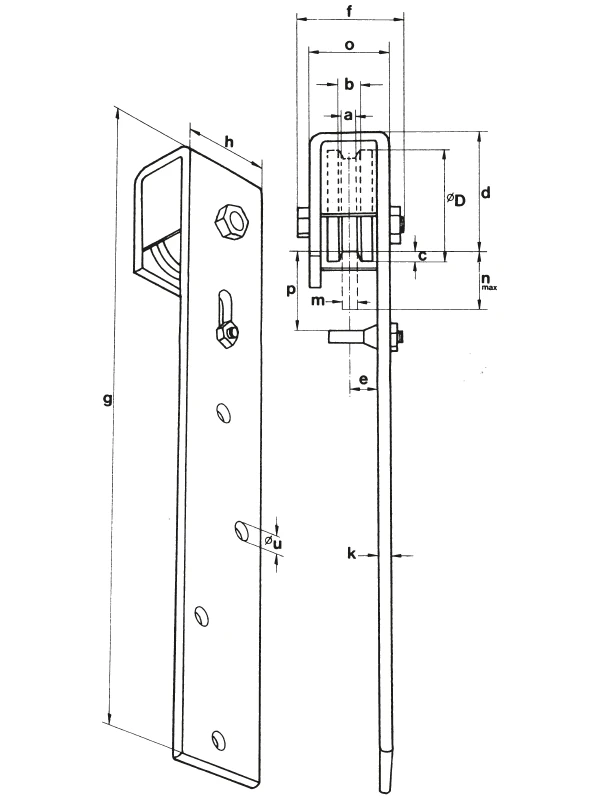

Abmessungen Schiebetorrolle 105, Kugellager
| Schiebetorrolle 105, Kugellager | Rollenaußen-Ø (mm) | D (mm) | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) | f (mm) | g (mm) | h (mm) | k (mm) | m (mm) | n max. (mm) | o (mm) | p (mm) | u (mm) | Tragfähigkeit/Stück (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
