CAH Heiderich Niro-Schiebetorrolle 1390
Die Schiebetorrollen Nr. 1390 sind ideal für den Einsatz in korrosionskritischen Umgebungen wie der Lebensmittelindustrie, in maritimen Bereichen oder Außenanlagen. Der Bügel besteht vollständig aus rohem Edelstahl und gewährleistet höchste Beständigkeit gegenüber Feuchtigkeit und aggressiven Medien. Die eingebauten Laufrollen Nr. 1398 aus Niro sind mit hochwertigen Edelstahlkugellagern ausgestattet und sorgen für einen sanften, langlebigen Lauf.
- Bügel aus rohem Edelstahl – rostfrei, hygienisch und besonders langlebig
- Laufrollen Nr. 1398 aus Niro – optimiert für feuchte und aggressive Umgebungen
- Mit Edelstahlkugellagern – für leichten, ruhigen Lauf auch bei hoher Belastung
- Ideal für Außenanlagen, Hygienebereiche und korrosionsgefährdete Einsatzorte
- Geeignet für manuell betriebene Schiebetore
Breite der Führungsschiene
Lagerung
Für Anlagentyp
Montageart
Werkstoff
Artikel-Nr.:
Die Schiebetorrollen Nr. 1390 sind ideal für den Einsatz in korrosionskritischen Umgebungen wie der Lebensmittelindustrie, in maritimen Bereichen oder Außenanlagen. Der Bügel besteht vollständig aus rohem Edelstahl und gewährleistet höchste Beständigkeit gegenüber Feuchtigkeit und aggressiven Medien. Die eingebauten Laufrollen Nr. 1398 aus Niro sind mit hochwertigen Edelstahlkugellagern ausgestattet und sorgen für einen sanften, langlebigen Lauf.
- Bügel aus rohem Edelstahl – rostfrei, hygienisch und besonders langlebig
- Laufrollen Nr. 1398 aus Niro – optimiert für feuchte und aggressive Umgebungen
- Mit Edelstahlkugellagern – für leichten, ruhigen Lauf auch bei hoher Belastung
- Ideal für Außenanlagen, Hygienebereiche und korrosionsgefährdete Einsatzorte
- Geeignet für manuell betriebene Schiebetore
Informationen: Niro-Schiebetorrolle 1390

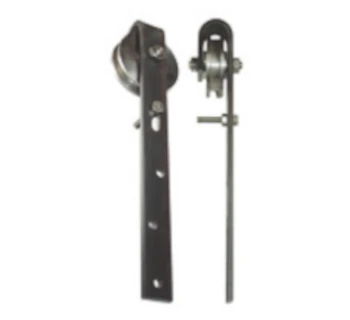

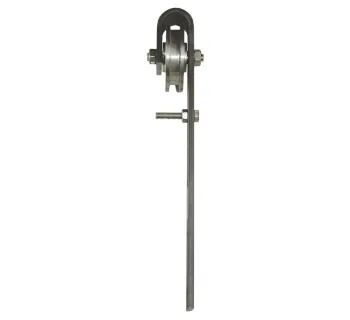

Die Niro-Schiebetorrollen 1390 sind hängende Schiebetorrollen mit Bügel aus rohem Edelstahl und integrierten Edelstahlkugellagern, ausgelegt für Laufschienen aus Flachstahl bei handbetätigten Schiebetoren. Eingebaut ist jeweils eine Niro-Laufrolle 1398 mit kantiger Nute, sodass der Torflügel sicher in der Laufschiene geführt und seitenstabil abgestützt wird. Die Baureihe umfasst Rollen-Ø 75 mm und 90 mm mit Tragfähigkeiten von 250 kg bzw. 375 kg pro Rolle und ist speziell für korrosionskritische Einsatzbereiche wie Lebensmittelindustrie, maritime Anwendungen oder Außenanlagen konzipiert.
Einsatzbereiche
- Als hängende Schiebetorrolle für handbetätigte Edelstahlschiebetore
- Lebensmittel- und Hygienebereiche mit regelmäßiger Reinigung und hoher Feuchtebelastung
- Maritime Umgebungen und Außenbereiche mit hoher Korrosionsbeanspruchung
- Führung von Torflügeln an Laufschienen aus Flachstahl 8 mm
- In Kombination mit Niro-Führungsrollen 1398 oder als Ersatz für bestehende NIRO-Hangrollen
Merkmale & Vorteile
- Komplett in Edelstahl (NIRO) – hoher Korrosionsschutz und hygienegerechte Ausführung
- Niro-Laufrolle 1398 mit kantiger Nute für präzisen Lauf in Flachstahl-Laufschienen
- Integrierte Edelstahlkugellager für ruhigen, leichtgängigen Betrieb
- Bügel aus Edelstahl mit Bohrungen zur sicheren, formschlüssigen Montage
- Tragfähigkeit bis 375 kg pro Rolle (größenabhängig)
- Ausgelegt für Laufschienenstärke 8 mm und Schienenhöhe bis 45 mm
- Alle Abmessungen in mm – einfache Planung und Integration in bestehende Toranlagen
Technische Daten Niro-Schiebetorrollen 1390 (Überblick)
| Merkmal | Ausführung 75 mm | Ausführung 90 mm |
|---|---|---|
| Rollenaußen-Ø D | 75 mm | 90 mm |
| Werkstoff Rolle / Bügel | Edelstahl, roh, mit Edelstahlkugellagern | |
| Rillenbreite a | 9 mm | 9 mm |
| Rillenhöhe b | 11 mm | 11 mm |
| Nutentiefe c | 8 mm | 8 mm |
| Abstand Rolle–Bügeloberkante d | 81 mm | 99 mm |
| Laschenlänge unten e | 14 mm | 16 mm |
| Bügelhöhe gesamt g | 315 mm | 330 mm |
| Bügelbreite h | 30 mm | 30 mm |
| Bügelstärke k | 6 mm | 6 mm |
| Laufschienenstärke m | 8 mm | 8 mm |
| Max. Laufschienenhöhe n | 45 mm | 45 mm |
| Lochabstand o | 40 mm | 45 mm |
| Lochabstand p | 52 mm | 54 mm |
| Bohrungs-Ø u | 8.4 mm | 10.4 mm |
| Tragfähigkeit pro Rolle | 250 kg | 375 kg |
| Gewicht ca. | 0.95 kg | 1.50 kg |
Technische Daten gemäß Katalogblatt Nr. 1390 Niro-Schiebetorrollen mit Edelstahlkugellagern; alle Maße in mm, Tragfähigkeit in kg.
Kombination mit Niro-Führungsrollen 1398
- Niro-Laufrollen 1398 sind als Ersatzrollen passend zu Schiebetorrollen 1390 ausgeführt.
- Gedrehte Edelstahl-Laufrolle mit kantiger Nute für Flachstahl-Laufschienen 8 mm.
- Tragfähigkeit der Ersatzlaufrollen: 250 kg (Ø 75 mm) bzw. 375 kg (Ø 90 mm).
Abmessungen Niro-Schiebetorrolle 1390
| Niro-Schiebetorrolle 1390 | Rollenaußen-Ø (mm) | D (mm) | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) | f (mm) | g (mm) | h (mm) | k (mm) | m (mm) | n max. (mm) | o (mm) | p (kg) | u (mm) | Tragfähigkeit/Stück (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
