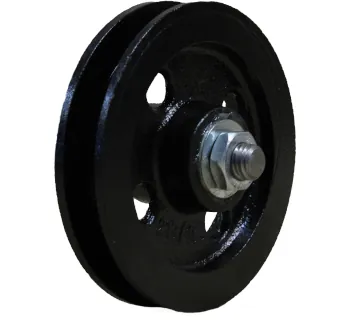

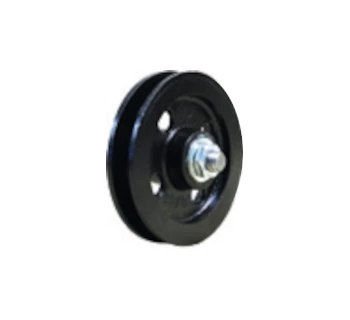

CAH Heiderich Lose Führungsrolle 218
Die Führungsrolle Nr. 218 von CAH Heiderich besteht aus massivem Grauguss und ist mit einem hochwertigen Walzenlager ausgestattet, um hohe Lasten bzw. radiale Belastungen zuverlässig aufzunehmen. Sie ist die ideale Komponente für Schiebetorrollen Nr. 102 sowie weitere industrielle Anwendungen und wird montagefertig inklusive Bolzen und zwei Muttern geliefert.
- Massiver Grauguss – langlebig und belastbar
- Walzenlager – ideal für hohe radiale Belastungen
- Montagefertig – inklusive Bolzen und zwei Muttern
- Passend zu Schiebetorrollen Nr. 102 sowie Sonderkonstruktionen
- Geeignet für bodengeführte Tore und schwere Laufsysteme
Die Führungsrolle Nr. 218 von CAH Heiderich besteht aus massivem Grauguss und ist mit einem hochwertigen Walzenlager ausgestattet, um hohe Lasten bzw. radiale Belastungen zuverlässig aufzunehmen. Sie ist die ideale Komponente für Schiebetorrollen Nr. 102 sowie weitere industrielle Anwendungen und wird montagefertig inklusive Bolzen und zwei Muttern geliefert.
- Massiver Grauguss – langlebig und belastbar
- Walzenlager – ideal für hohe radiale Belastungen
- Montagefertig – inklusive Bolzen und zwei Muttern
- Passend zu Schiebetorrollen Nr. 102 sowie Sonderkonstruktionen
- Geeignet für bodengeführte Tore und schwere Laufsysteme
Informationen: Lose Führungsrolle 218
Die Lose Führungsrolle 218 von CAH Heiderich ist eine robuste, lose geführte Rollenkomponente zur seitlichen Führung und Stabilisierung in bodengeführten Tor- und Laufsystemen. Die Rolle besteht aus massivem Grauguss und ist mit einer Wälzlagerung (Walzenlager) ausgeführt, um hohe radiale Belastungen dauerhaft aufzunehmen.
Typisch eingesetzt wird die Führungsrolle als passende Komponente für Schiebetorrollen Nr. 102 sowie in Sonderkonstruktionen im industriellen Umfeld. Je nach Nenngröße deckt die Baureihe Rollenaußendurchmesser von 60 bis 160 mm ab.
Einsatzbereiche
- Schiebetore und bodengeführte Tore in Industrie- und Gewerbeanwendungen
- Schwere Laufsysteme und Führungsaufgaben in robusten Tor- und Führungskonstruktionen
- Anlagenbau und kundenspezifische Sonderkonstruktionen mit seitlicher Führung
Varianten & Unterschiede
Die Serie umfasst mehrere Nenngrößen (NG) mit unterschiedlichen Rollenaußen-Ø, angepasster Breite der Führungsschiene, unterschiedlicher Gewindestärke sowie variierender Tragfähigkeit/Stück. Alle Varianten sind für Schiebetor-Anwendungen ausgelegt, werden per Verschrauben montiert und sind aus Grauguss gefertigt.
Lieferumfang
- Inklusive Bolzen und zwei Muttern (montagefertig)
Technische Daten (Typenübersicht)
| Variante | Rollenaußen-Ø | Breite der Führungsschiene | Lagerung | Für Anlagentyp | Montageart | Werkstoff | Gewindestärke | Tragfähigkeit/Stück | Artikel-Nr. |
|---|---|---|---|---|---|---|---|---|---|
| NG 60 | 60 mm | 5 mm | Wälzlagerung | Schiebetor | Verschrauben | Grauguss | M8 | 30 kg | CAH-218-60 |
| NG 75 | 75 mm | 5 mm | Wälzlagerung | Schiebetor | Verschrauben | Grauguss | Ww 3/8" | 35 kg | CAH-218-75 |
| NG 90 | 90 mm | 8 mm | Wälzlagerung | Schiebetor | Verschrauben | Grauguss | Ww 3/8" | 50 kg | CAH-218-90 |
| NG 105 | 105 mm | 10 mm | Wälzlagerung | Schiebetor | Verschrauben | Grauguss | M12 | 75 kg | CAH-218-105 |
| NG 120 | 120 mm | 10 mm | Wälzlagerung | Schiebetor | Verschrauben | Grauguss | M12 | 100 kg | CAH-218-120 |
| NG 140 | 140 mm | 13 mm | Wälzlagerung | Schiebetor | Verschrauben | Grauguss | M12 | 135 kg | CAH-218-140 |
| NG 160 | 160 mm | 13 mm | Wälzlagerung | Schiebetor | Verschrauben | Grauguss | M16 | 175 kg | CAH-218-160 |
Passende Artikel/Zubehör
- Schiebetorrollen Nr. 102 – kompatible Torrollen-Baugruppe mit Walzenlagerrollen Nr. 218
- Stahl-Führungsrollen 597 – Führungsrollen für hohe Belastung (Anschweißen, kugelgelagert)
- Niro-Führungsrollen 1398 – Edelstahl-Variante für ausgewählte Führungsaufgaben
- Kunststoff-Führungsrolle 594 – Polyamid-Führungsrolle für leichtere bis mittlere Führungsaufgaben
Links
Variantenübersicht und technische Basisdaten.
https://www.tomanro.de/5280-CAH_Heiderich_Lose_Fuehrungsrolle_218-TypenKompakte Ausführung mit 60 mm Rollenaußen-Ø.
https://www.tomanro.de/72825-CAH_Heiderich_Lose_Fuehrungsrolle_218_NG_60-ProdukteVariante mit 75 mm Rollenaußen-Ø.
https://www.tomanro.de/72826-CAH_Heiderich_Lose_Fuehrungsrolle_218_NG_75-ProdukteVariante mit 90 mm Rollenaußen-Ø.
https://www.tomanro.de/72827-CAH_Heiderich_Lose_Fuehrungsrolle_218_NG_90-ProdukteVariante mit 105 mm Rollenaußen-Ø.
https://www.tomanro.de/72828-CAH_Heiderich_Lose_Fuehrungsrolle_218_NG_105-ProdukteVariante mit 120 mm Rollenaußen-Ø.
https://www.tomanro.de/72829-CAH_Heiderich_Lose_Fuehrungsrolle_218_NG_120-ProdukteVariante mit 140 mm Rollenaußen-Ø.
https://www.tomanro.de/72830-CAH_Heiderich_Lose_Fuehrungsrolle_218_NG_140-ProdukteGrößte Ausführung mit 160 mm Rollenaußen-Ø.
https://www.tomanro.de/72831-CAH_Heiderich_Lose_Fuehrungsrolle_218_NG_160-ProdukteTorrollen-Baugruppe mit Walzenlagerrollen Nr. 218.
https://www.tomanro.de/5276-CAH_Heiderich_Schiebetorrollen_102-TypenStahlrolle für hohe Belastung (Anschweißen, kugelgelagert).
https://www.tomanro.de/5292-CAH_Heiderich_Stahl_Fuehrungsrollen_597-TypenEdelstahl-Führungsrollen für ausgewählte Anwendungen.
https://www.tomanro.de/5285-CAH_Heiderich_Niro_Fuehrungsrollen_1398-TypenPolyamid-Führungsrolle für leichtere bis mittlere Führungsaufgaben.
https://www.tomanro.de/5290-CAH_Heiderich_Kunststoff_Fuehrungsrolle_594-Typen
Abmessungen Lose Führungsrolle 218
| Lose Führungsrolle 218 | Rollenaußen-Ø (mm) | D (mm) | K (mm) | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) | f (mm) | g (mm) | h (mm) | i (mm) | m (mm) | n (mm) | Gewindestärke (mm) | Tragfähigkeit/Stück (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
