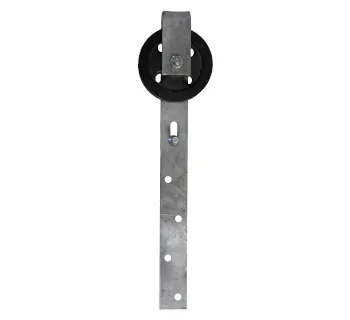

CAH Heiderich Schiebetorrollen 102
Die CAH Heiderich Schiebetorrollen 102 sind robuste Rollenbaugruppen für bodengeführte Schiebetore und kombinieren einen feuerverzinkten Stahlbügel mit Walzenlagerrollen Nr. 218 aus Grauguss. Dank Wälzlagerung und witterungsbeständiger Ausführung eignen sie sich für langlebigen Einsatz in typischen Torumgebungen und sind in mehreren NG-Varianten verfügbar.
- Feuerverzinkter Stahlbügel – witterungsbeständig und robust
- Walzenlagerrollen Nr. 218 aus Grauguss – belastbar für Schiebetor-Anwendungen
- Wälzlagerung – für zuverlässigen, langlebigen Lauf
- Für bodengeführte Schiebetore – passend für typische Toranlagen
- Mehrere NG-Varianten – Auswahl passend zu Schiene und Last
Die CAH Heiderich Schiebetorrollen 102 sind robuste Rollenbaugruppen für bodengeführte Schiebetore und kombinieren einen feuerverzinkten Stahlbügel mit Walzenlagerrollen Nr. 218 aus Grauguss. Dank Wälzlagerung und witterungsbeständiger Ausführung eignen sie sich für langlebigen Einsatz in typischen Torumgebungen und sind in mehreren NG-Varianten verfügbar.
- Feuerverzinkter Stahlbügel – witterungsbeständig und robust
- Walzenlagerrollen Nr. 218 aus Grauguss – belastbar für Schiebetor-Anwendungen
- Wälzlagerung – für zuverlässigen, langlebigen Lauf
- Für bodengeführte Schiebetore – passend für typische Toranlagen
- Mehrere NG-Varianten – Auswahl passend zu Schiene und Last
Informationen: Schiebetorrollen 102
Die Schiebetorrollen Nr. 102 von CAH Heiderich sind für bodengeführte Schiebetore ausgelegt und kombinieren einen feuerverzinkten Stahlbügel mit einer robusten Rollen-/Lagerausführung für den Einsatz bei hoher Belastung. Die Ausführung ist auf einen ruhigen Lauf und eine langlebige Nutzung in typischen Torumgebungen ausgelegt.
Laut Typenbeschreibung sind die Schiebetorrollen mit losen Walzenlagerrollen Nr. 218 aus massivem Grauguss ausgestattet und verfügen über eine Wälzlagerung. Der Bügel aus feuerverzinktem Stahl ist witterungsbeständig und damit auch für den Einsatz im Außenbereich geeignet.
Einsatzbereiche
- Industrie: bodengeführte Schiebetore an Hallen- und Werkszufahrten
- Gewerbe: Schiebetoranlagen an Lager- und Betriebsgebäuden
- Landwirtschaft: Tore an Maschinenhallen, Ställen und Wirtschaftsgebäuden
- Allgemein: Anwendungen mit Bedarf an robuster Rollenlösung für schwere Schiebetore
Unterschiede der Varianten
Die Baureihe ist in mehreren NG-Varianten verfügbar und unterscheidet sich je nach Ausführung u. a. durch Rollenaußen-Ø, Breite der Führungsschiene und Tragfähigkeit pro Stück. Damit lässt sich die Schiebetorrolle passend zur jeweiligen Torgröße und Beanspruchung auswählen.
Technische Daten (Typenübersicht)
| Variante | Rollenaußen-Ø | Breite der Führungsschiene | Lagerung | Für Anlagentyp | Montageart | Werkstoff | Tragfähigkeit/Stück | Artikel-Nr. |
|---|---|---|---|---|---|---|---|---|
| NG 60 | 60 mm | 5 mm | Wälzlagerung | Schiebetor | Verschrauben | Stahl, feuerverzinkt | 30 kg | CAH-102-60 |
| NG 75 | 75 mm | 8 mm | Wälzlagerung | Schiebetor | Verschrauben | Stahl, feuerverzinkt | 35 kg | CAH-102-75 |
| NG 90 | 90 mm | 8 mm | Wälzlagerung | Schiebetor | Verschrauben | Stahl, feuerverzinkt | 50 kg | CAH-102-90 |
| NG 105 | 105 mm | 10 mm | Wälzlagerung | Schiebetor | Verschrauben | Stahl, feuerverzinkt | 75 kg | CAH-102-105 |
| NG 120 | 120 mm | 10 mm | Wälzlagerung | Schiebetor | Verschrauben | Stahl, feuerverzinkt | 135 kg | CAH-102-120 |
| NG 140 | 140 mm | 13 mm | Wälzlagerung | Schiebetor | Verschrauben | Stahl, feuerverzinkt | 135 kg | CAH-102-140 |
| NG 160 | 160 mm | 13 mm | Wälzlagerung | Schiebetor | Verschrauben | Stahl, feuerverzinkt | 175 kg | CAH-102-160 |
Passende Artikel/Zubehör
- Lose Walzenlagerrolle Nr. 218 – passende Rollen-/Lagerkomponente zur Baureihe
- Schiebetorrolle 104, Gleitlager – Alternative Baureihe für Schiebetore
- Schiebetorrolle 105, Kugellager – Alternative Baureihe für Schiebetore
Variantenübersicht mit technischen Basisdaten.
https://www.tomanro.de/5276-CAH_Heiderich_Schiebetorrollen_102-TypenDirekt zur Ausführung mit Rollenaußen-Ø 60 mm.
https://www.tomanro.de/72813-CAH_Heiderich_Schiebetorrollen_102_NG_60-ProdukteDirekt zur Ausführung mit Rollenaußen-Ø 75 mm.
https://www.tomanro.de/72815-CAH_Heiderich_Schiebetorrollen_102_NG_75-ProdukteDirekt zur Ausführung mit Rollenaußen-Ø 90 mm.
https://www.tomanro.de/72816-CAH_Heiderich_Schiebetorrollen_102_NG_90-ProdukteDirekt zur Ausführung mit Rollenaußen-Ø 105 mm.
https://www.tomanro.de/72817-CAH_Heiderich_Schiebetorrollen_102_NG_105-ProdukteDirekt zur Ausführung mit Rollenaußen-Ø 120 mm.
https://www.tomanro.de/72818-CAH_Heiderich_Schiebetorrollen_102_NG_120-ProdukteDirekt zur Ausführung mit Rollenaußen-Ø 140 mm.
https://www.tomanro.de/72819-CAH_Heiderich_Schiebetorrollen_102_NG_140-ProdukteDirekt zur Ausführung mit Rollenaußen-Ø 160 mm.
https://www.tomanro.de/72820-CAH_Heiderich_Schiebetorrollen_102_NG_160-ProdukteErgänzende Rollen-/Lagerkomponente der Baureihe.
https://www.tomanro.de/5280-CAH_Heiderich_Lose_Fuehrungsrolle_218-TypenAlternative Rollenlösung für Schiebetore.
https://www.tomanro.de/5277-CAH_Heiderich_Schiebetorrolle_104_Gleitlager-TypenAlternative Rollenlösung mit Kugellager.
https://www.tomanro.de/5278-CAH_Heiderich_Schiebetorrolle_105_Kugellager-Typen

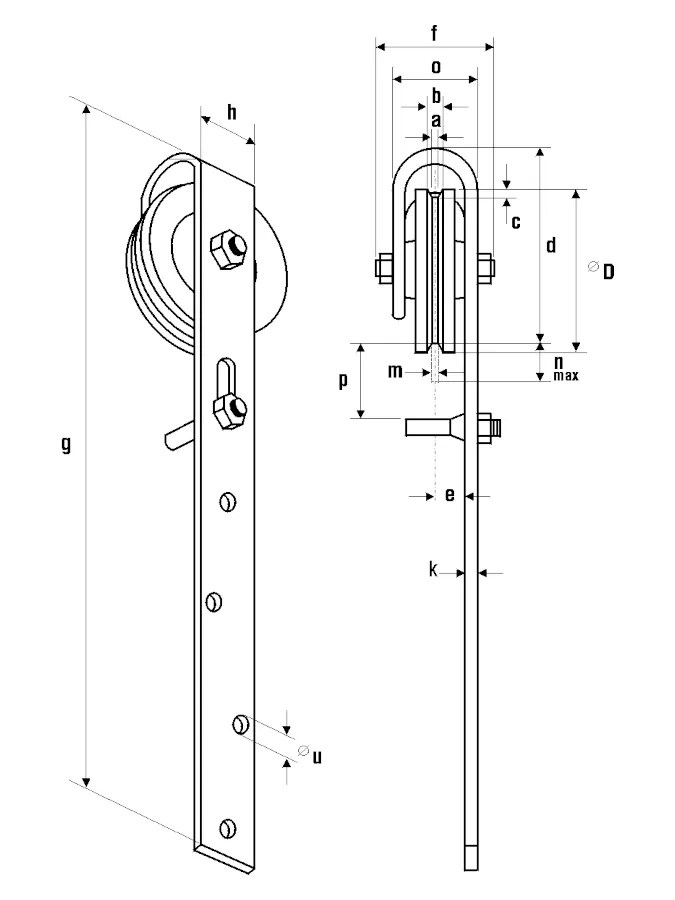

Abmessungen Schiebetorrollen 102
| Schiebetorrollen 102 | Rollenaußen-Ø (mm) | D (mm) | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) | f (mm) | g (mm) | h (mm) | k (mm) | m (mm) | n max. (mm) | o (mm) | p (mm) | u (mm) | Tragfähigkeit/Stück (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
