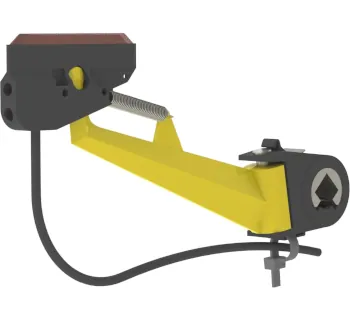

Wampfler Stromabnehmer lang, 63 mm-Kohle

Der Stromabnehmer 081102 in Langarmausführung mit 63 mm Schleifkontakt ist für das Schleifleitungssystem SingleFlexLine 0811 ausgelegt und stellt die elektrische Energieübertragung zwischen Schleifleitungsschiene und bewegtem Verbraucher über eine schleifende Kontaktierung sicher.

Die Langarm-Geometrie ist für Anlagen ohne und mit Überfahrten sowie für Trennstellen mit normalen Abweichungen im Bahnverlauf vorgesehen und bietet größere Beweglichkeit zur Kompensation von Versatz. Der Stromabnehmer ist für 16 A und 55 A ausgelegt und arbeitet mit definierter Anpresskraft sowie festgelegter Ausschwenkung in vertikaler und horizontaler Richtung.

Einsatzbereiche

• Fördertechnik und Materialfluss mit Energiezuführung über SingleFlexLine 0811
• Krananlagen und fahrende Verbraucher mit Schleifleitungsversorgung
• Anlagen mit Überfahrten und definierten Übergangs-/Segmentstellen
• Trennstellen mit normalen Abweichungen im Bahnverlauf

Varianten & Unterschiede

Die Typenseite führt den Stromabnehmer als 1 (PH) und 1 (PE) Ausführung. Die konkrete Auswahl richtet sich nach der vorgesehenen Funktion im System (Phase bzw. Schutzleiter) sowie der jeweiligen Ausführung der Anlage.

Technische Merkmale

• Schleifkontakt: 63 mm
• Nennstrom: 16 A / 55 A
• Anpresskraft: 5 N
• Ausschwenkung vertikal: ± 30 mm
• Ausschwenkung horizontal: ± 30 mm

Passende Artikel/Zubehör

• SingleFlexLine 0811 Schleifleitungsschienen – Basis für den Streckenaufbau der Schleifleitung
• Schienenhalter für Single-Flexline – Halter zur Montage und Führung der 0811-Schienen
• Schienenverbinder – Verbindertechnik für den Schienenstoß im System 0811
• Einfahrtrichter kurz – Führungselement für Überfahrten mit definiertem Einlauf
• Einfahrtrichter lang – Führungselement für größere Überfahrabstände und Trennstellen
• Stromabnehmer kurz, 63 mm Kohle – Kurzarm-Alternative mit gleicher Schleifkohlenlänge
