Wampfler Zubehör ProShell

Das Zubehör ProShell von Conductix-Wampfler ergänzt das ProShell Tragprofilsystem um praxisrelevante Komponenten für Aufbau, Fixierung, Zugentlastung und Erdung. Die Zubehörteile werden eingesetzt, wenn einzelne Funktionen nicht über ein Grundmodul abgedeckt sind, als Ersatz benötigt werden oder wenn die Anlage z. B. bei langen Gassen eine definierte Zwischenerdung erfordert.

Im Fokus stehen Fixpunkte und Endkappen (z. B. bei Aufbau ohne Grundmodul oder als Ersatz), eine Zugentlastung für Kabel aus MultiLine 0831-Einspeisungen sowie ein Erdungsverbinder zur regelmässigen Zwischenerdung im SinglePowerLine 0812-System.

Einsatzbereiche

Zubehörteile für ProShell kommen typischerweise in linearen Fahrwegen zum Einsatz, in denen Schleifleitungen mechanisch geführt, sicher kontaktiert und elektrisch korrekt angebunden werden müssen.

• Intralogistik (z. B. lange Lagergassen mit Schleifleitungssystemen)
• Fördertechnik und lineare Verfahreinheiten
• Regalbediengeräte und Verschiebewagen mit ProShell-Unterkonstruktion
• Maschinen- und Anlagenbau (modulare Fahrweg-/Energiezuführungs-Aufbauten)

Unterschiede der Varianten

Die Varianten unterscheiden sich nach ProShell-Ausführung (z. B. 128 bzw. 206) und nach dem Systembezug (MultiLine 0831 oder SinglePowerLine 0812). Dadurch lässt sich das Zubehör gezielt zur jeweiligen ProShell- und Schleifleitungs-Konfiguration auswählen.

Sicherheitsaspekte

Bei Zubehör mit Schutzleiterfunktion ist auf eine fachgerechte Ausführung der Erdung zu achten. Die Zwischenerdung 0812 stellt eine definierte Erdverbindung her und führt die Erdung nach außen über eine M8 Schraube mit Erdungskennzeichnung; die Verbindung erfolgt über eine 16 mm² Leitung zwischen Verbinder und ProShell.

Technische Beschreibung

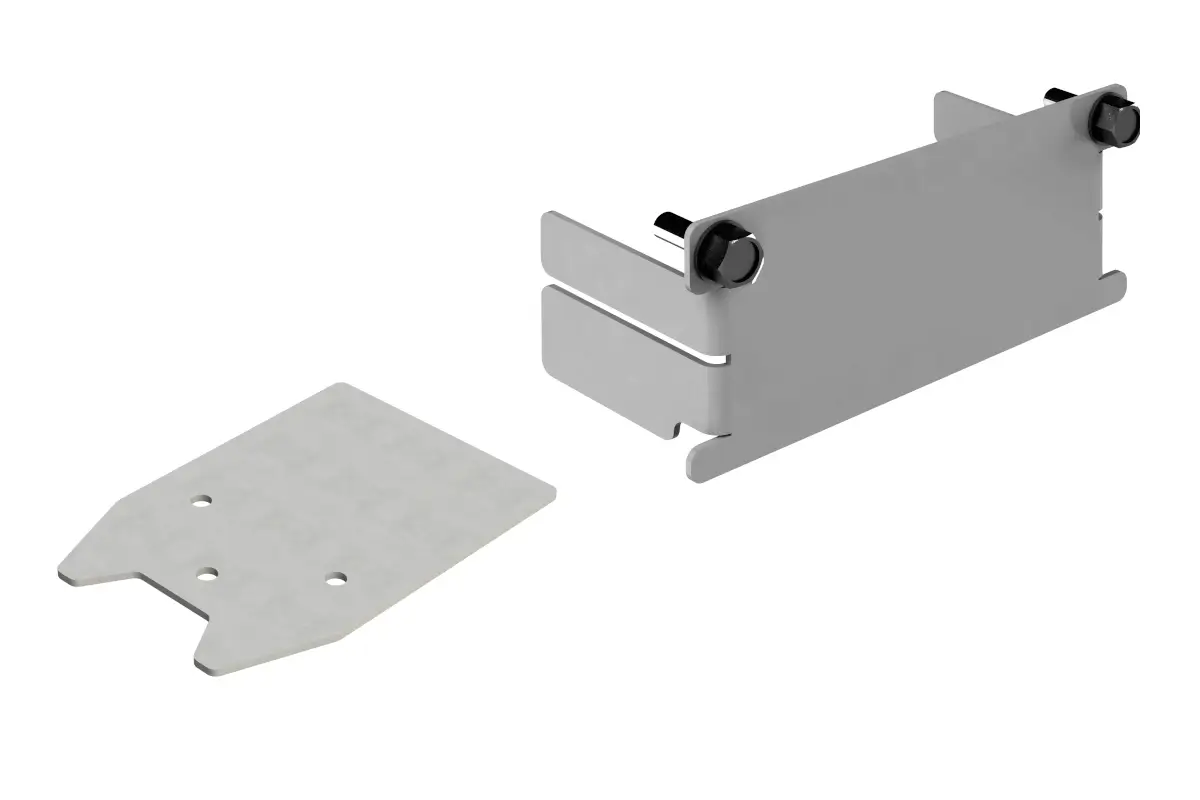

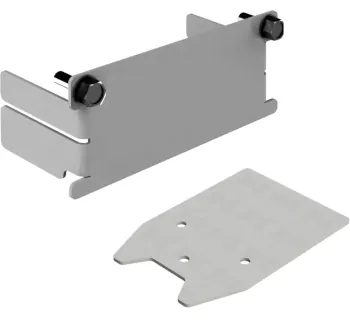

• Fixpunkte und Endkappen: Werden eingesetzt, wenn kein Grundmodul verwendet wird oder als Ersatz. Standardmäßig sind Fixpunkte/Endkappen für ProShell sowie Endkappen für die Schleifleitung bereits im Einspeisesegment enthalten.
• Zugentlastung 0831: Einfach zu montierende Zugentlastung für Kabel (z. B. aus MultiLine 0831-Einspeisungen). Kann mit den mitgelieferten Schrauben auf dem Rücken der Grundmodule befestigt werden. Ausgelegt für jeweils bis zu 5 Kabel bis 35 mm².
• Zwischenerdung 0812: Erdungsverbinder für die regelmässige Zwischenerdung bei langen Gassen. Ersetzt einen normalen Schleifleitungsverbinder für 0812 Aluminium-/CopperECO |||-Schienen. Erdung über 16 mm² Litzleitung zwischen Verbinder und ProShell; nach außen über eine M8 Schraube mit Erdungskennzeichnung.

Passende Artikel/Zubehör

Für ProShell-Aufbauten werden je nach Schleifleitungssystem ergänzend Grundmodule, Systemhalter, Schienenhalter und Ausbaumodule eingesetzt. Bei MultiLine 0831 ist die Zugentlastung ein typisches Ergänzungsteil zur sauberen Kabelführung an Grundmodulen; bei SinglePowerLine 0812 kann die Zwischenerdung zur regelmäßigen Erdverbindung in langen Gassen erforderlich sein.
