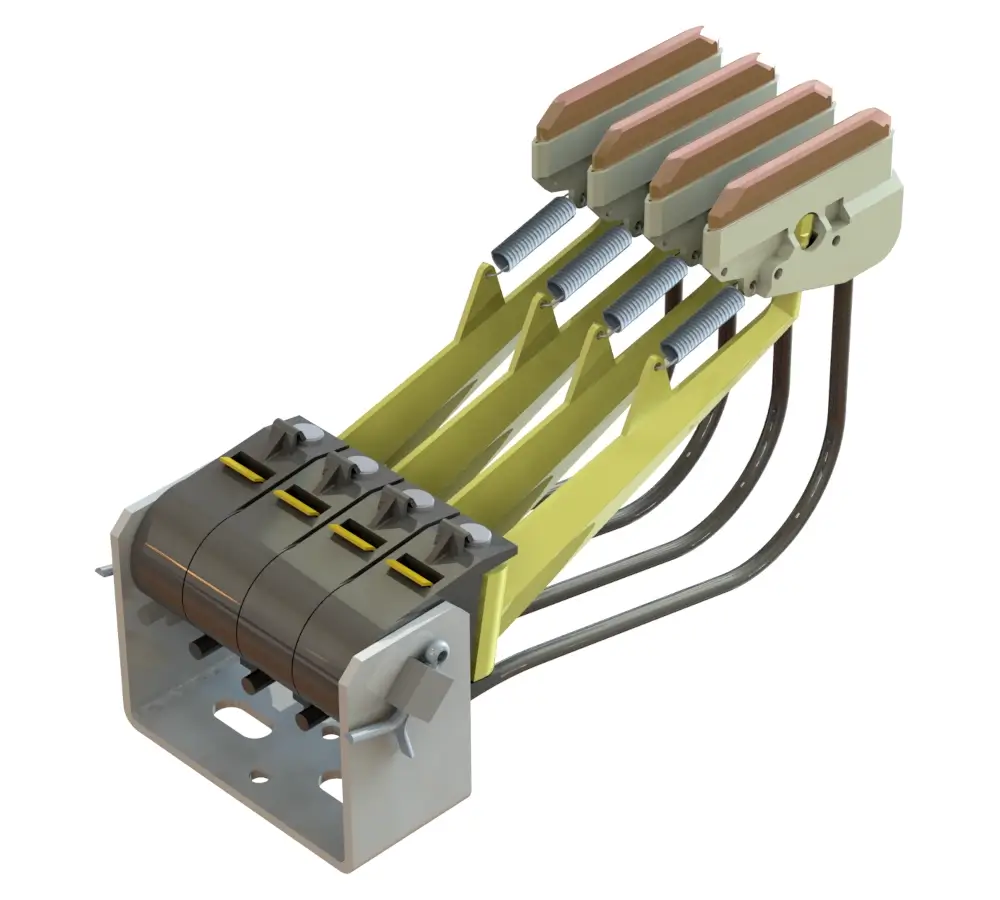

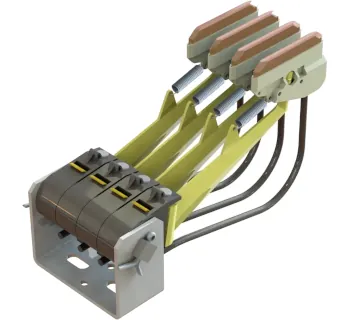

Wampfler Stromabnehmer 083103-...

Der Stromabnehmer 083103-... ist eine Stromabnehmereinheit für das Schleifleitungssystem MultiLine 0831. Die Einheit wird am ortsveränderlichen Verbraucher befestigt und besteht aus einzelnen, vollisolierten Stromabnehmerarmen, die sich in alle Richtungen bewegen können.

Der Schutzleiter-Stromabnehmer ist gelb-grün gekennzeichnet und nicht mit einem Phasen-Stromabnehmer austauschbar. Die Schleifkohlen sind ohne Demontage überprüfbar und lassen sich schnell und einfach auswechseln.

Bild zur Einordnung

Einsatzbereiche

Als Komponente des MultiLine 0831 Systems dient der Stromabnehmende Kontakt der Energie- und Datenübertragung auf geraden Verfahrwegen in Innenanlagen sowie wettergeschützten Außenanlagen.

• Regalbediengeräte und automatisierte Lagertechnik
• Krane und Kranbahnen mit linearem Fahrweg
• Transportfahrzeuge und verfahrbare Einheiten
• Sondermaschinen mit ortsveränderlichem Verbraucher

Varianten & Auswahlhinweise

Der Stromabnehmer ist in Varianten für unterschiedliche Polzahlen verfügbar. In der Typenübersicht sind Ausführungen für 3-, 4- und 5-polige Systeme aufgeführt. S

Für die Betriebssicherheit ist entscheidend, dass PE- und PH-Stromabnehmer korrekt eingesetzt werden: Der Schutzleiter ist gekennzeichnet und nicht austauschbar mit einem Phasen-Stromabnehmer.

Sicherheitsaspekte

• PE-Kennzeichnung: Schutzleiter-Stromabnehmer ist gelb-grün markiert und nicht mit PH tauschbar.
• Toleranzen beachten: Einbautoleranzen unter ± 10 mm einhalten, damit die Arme frei auslenken können.
• Beweglichkeit: Max. Ausschwenkung (horizontal/vertikal) ± 30 mm zur Aufnahme von Bahnabweichungen.
• Wartungszugang: Schleifkohlen sind ohne Demontage kontrollierbar und schnell wechselbar.

Normen & Einordnung im Systemkontext

Der Stromabnehmer ist Bestandteil des MultiLine 0831 Systems. Für das System werden u. a. folgende Normen als relevant angegeben (Auswahl):

• VDE 0110-1 / IEC 60664-1 (Isolationskoordination in Niederspannungsanlagen)
• DIN EN 60204-1 (Elektrische Ausrüstung von Maschinen – Allgemeine Anforderungen)
• DIN EN 60204-32 (Elektrische Ausrüstung von Maschinen – Anforderungen für Hebezeuge)
• DIN EN 60529 (Schutzarten durch Gehäuse, IP-Code)

Montage & Inbetriebnahme (praxisnah)

• Stromabnehmereinheit am ortsveränderlichen Verbraucher befestigen und so ausrichten, dass die Stromabnehmerarme im zulässigen Bereich frei auslenken können.
• Einbautoleranzen unter ± 10 mm einhalten und die mögliche Ausschwenkung ± 30 mm (horizontal/vertikal) zur Toleranzaufnahme berücksichtigen.
• PE-Stromabnehmer (gelb-grün gekennzeichnet) korrekt einsetzen; nicht mit PH-Stromabnehmern austauschen.
• Vor Inbetriebnahme Sichtprüfung: freier Lauf der Arme, saubere Kontaktflächen, sichere Kabelführung am Verbraucher.

Wartung & Instandhaltung

• Schleifkohlen prüfen: Zustand ist ohne Demontage kontrollierbar.
• Schleifkohlen wechseln: Kohlen lassen sich schnell und einfach austauschen (Stillstandszeiten reduzieren).
• Verschleiß im Blick behalten: max. angegebene Verschleißhöhe 8 mm.

Passende Artikel/Zubehör

• Stromabnehmerkopf 083002-... (für Stromabnehmer und -Einheiten Typ 083102, 083103, 083104): Kupfer-Graphit, PH/PE-Ausführung, Hinweis zu Distanzstücken bei Einfahrtrichtern.
• MultiLine 0831 Schleifleitungsschienen als Systembasis für die Stromabnahme (3-, 4- und 5-polig).
• Einfahrtrichter 083181-... für Überfahrten/Trennstellen, wenn das kontrollierte Ein- und Ausfahren der Stromabnehmer erforderlich ist.
• Stromabnehmer 083107-... als Alternative für Anwendungen mit höheren Anforderungen (anderer Typ im Programm 0831).
• Stromabnehmer 083102-... als Alternative/Ergänzung (Einzel-Stromabnehmer im Programm 0831).
