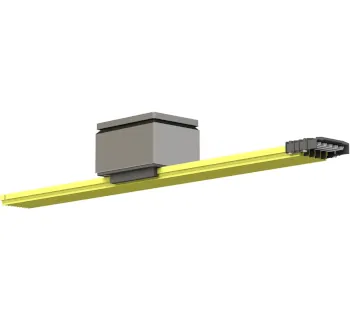

Streckeneinspeisung 083152-...

Wampfler Streckeneinspeisung 083152-...

Die Conductix-Wampfler Streckeneinspeisung 083152-... speist das MultiLine 0831-System innerhalb der Strecke ein und ist für 3, 4 oder 5 Leiterbahnen als PE- (mit Schutzleiter) oder PH-Variante (ohne Schutzleiter) verfügbar. Sie besitzt eine Anschlussleitung bis 35 mm² und erfordert Kabelschuhe für M8-Anschlussschrauben (nicht im Lieferumfang), wobei der PE grün/gelb seitlich markiert ist und die Ausrichtung entsprechend der Leiteranordnung zu wählen ist.

Streckeneinspeisung – Einspeisung innerhalb der MultiLine 0831-Strecke
3/4/5 Pole – Varianten je nach Anlagenkonfiguration
PE oder PH – mit Schutzleiter oder ohne Schutzleiter
Bis 35 mm² – Anschlussleitung für leistungsfähige Zuleitung
Kabelschuhe separat – nicht im Lieferumfang enthalten
PE-Kennzeichnung – grün/gelb, seitlich (Ausrichtung beachten)
Strombereiche – geeignet für 32 A (Stahl) sowie 60–125 A (Kupfer) je nach Ausführung
Kabeleinführung – Varianten mit M32/M40/M50/M63 je nach Typ

24 Artikel → Streckeneinspeisung 083152-...

Streckeneinspeisung 083152-...

Polzahl
Länge
Nennstrom
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Streckeneinspeisung 083152-...

Polzahl
Länge
Nennstrom
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Streckeneinspeisung 083152-...

Polzahl
Länge
Nennstrom
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

Streckeneinspeisung – Einspeisung innerhalb der MultiLine 0831-Strecke
3/4/5 Pole – Varianten je nach Anlagenkonfiguration
PE oder PH – mit Schutzleiter oder ohne Schutzleiter
Bis 35 mm² – Anschlussleitung für leistungsfähige Zuleitung
Kabelschuhe separat – nicht im Lieferumfang enthalten
PE-Kennzeichnung – grün/gelb, seitlich (Ausrichtung beachten)
Strombereiche – geeignet für 32 A (Stahl) sowie 60–125 A (Kupfer) je nach Ausführung
Kabeleinführung – Varianten mit M32/M40/M50/M63 je nach Typ

Informationen: Streckeneinspeisung 083152-...

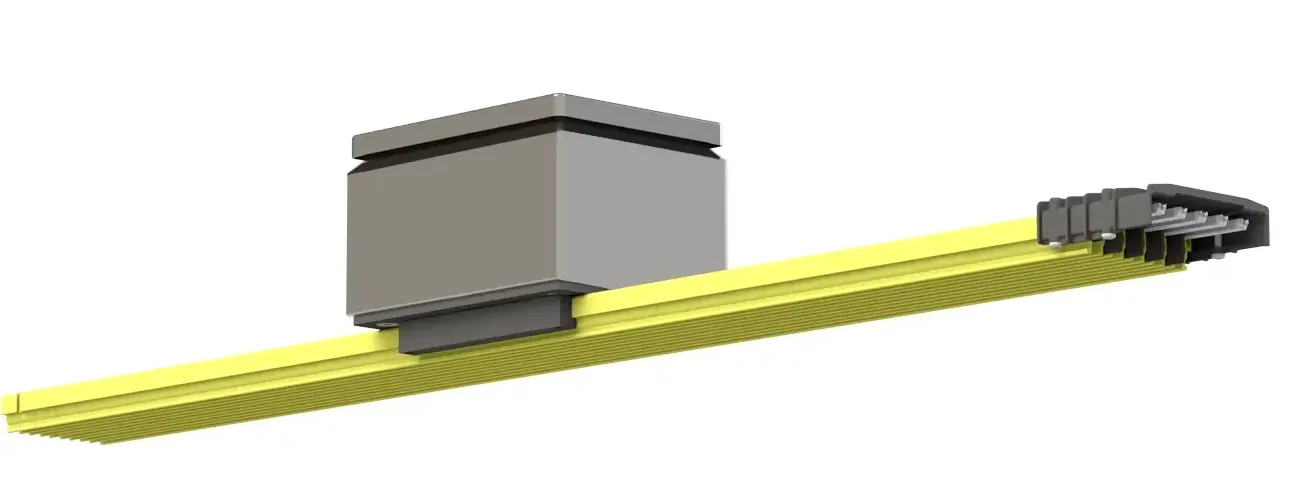

Die Conductix-Wampfler Streckeneinspeisung 083152-... ist eine Einspeiseeinheit für das MultiLine 0831-Schleifleitungssystem und dient zur gezielten Energieeinspeisung in der Strecke (nicht nur am Streckenende). Die Position der Einspeisung wird praxisnah durch die bauseitigen Anschlusspunkte vorgegeben.

Die Streckeneinspeisung ist für 3, 4 und 5 Leiterbahnen verfügbar – jeweils mit Schutzleiter (PE) oder ohne Schutzleiter (PH). Der Schutzleiter ist grün/gelb markiert und seitlich angebracht; die Ausrichtung der Einspeisung beeinflusst u. a. die Lage des Schutzleiters im System.

Für den Anschluss steht eine Anschlussleitung bis maximal 35 mm² zur Verfügung; es sind Kabelschuhe für Anschlussschrauben M8 zu verwenden (nicht im Lieferumfang enthalten).

Einsatzbereiche

Energieeinspeisung in MultiLine 0831-Schleifleitungsstrecken auf geraden Verfahrwegen.
Anlagen, bei denen der Einspeisepunkt in der Strecke benötigt wird, z. B. durch Zuleitungsführung oder Schaltschrankposition.
Typische Anwendungen im Systemumfeld: Regalbediengeräte, Krane, Transportfahrzeuge und Sondermaschinen.

Unterschiede der Varianten

Polzahl: Ausführungen mit 3, 4 oder 5 Leiterbahnen.
Mit/ohne Schutzleiter: PE-Variante (Schutzleiter grün/gelb, seitlich) oder PH-Variante (ohne Schutzleiter).
Schienentyp / Strombereich: Varianten für Stahlschiene (32 A) sowie Kupferschiene (60 A, 100 A, 125 A).
Kabeleinführung: Ausführungen mit unterschiedlicher Verschraubung (z. B. M32, M40, M50, M63) gemäß Typ.

Sicherheitsaspekte & Montagehinweise

PE-Führung beachten: Bei PE-Varianten ist der Schutzleiter seitlich angeordnet; die Ausrichtung ist passend zur Leiteranordnung zu wählen.
Anschluss fachgerecht ausführen: Anschlussleitung bis 35 mm²; Kabelschuhe für M8-Anschluss verwenden.
Lieferumfang: Kabelschuhe sind nicht im Lieferumfang enthalten.

Technische Daten (Kurzüberblick)

Merkmal	Angabe
System	MultiLine 0831
Produkt	Streckeneinspeisung 083152-...
Polzahl	3 / 4 / 5
Schutzleiter	PE (seitlich, grün/gelb) oder PH (ohne PE)
Anschlussleitung	max. 35 mm²
Anschluss	Kabelschuhe für Anschlussschrauben M8 erforderlich
Kabelschuhe	nicht im Lieferumfang enthalten

Typenübersicht (Ausführungen)

Ausführung	Polzahl	Schienentyp	Nennstrom	Länge	Kabeleinführung
3P PE ST32A TB	3	Stahlschiene	32 A	1000 mm	M32
3P PE CU60A TB	3	Kupferschiene	60 A	1000 mm	M32
3P PE CU100A TB	3	Kupferschiene	100 A	1000 mm	M50
3P PE CU125A TB	3	Kupferschiene	125 A	1000 mm	M50
3P PH ST32A TB	3	Stahlschiene	32 A	1000 mm	M32
3P PH CU60A TB	3	Kupferschiene	60 A	1000 mm	M32
3P PH CU100A TB	3	Kupferschiene	100 A	1000 mm	M50
3P PH CU125A TB	3	Kupferschiene	125 A	1000 mm	M50
4P PE ST32A TB	4	Stahlschiene	32 A	1000 mm	M40
4P PE CU60A TB	4	Kupferschiene	60 A	1000 mm	M40
4P PE CU100A TB	4	Kupferschiene	100 A	1000 mm	M63
4P PE CU125A TB	4	Kupferschiene	125 A	1000 mm	M63
4P PH ST32A TB	4	Stahlschiene	32 A	1000 mm	M40
4P PH CU60A TB	4	Kupferschiene	60 A	1000 mm	M40
4P PH CU100A TB	4	Kupferschiene	100 A	1000 mm	M63
4P PH CU125A TB	4	Kupferschiene	125 A	1000 mm	M63
5P PE ST32A TB	5	Stahlschiene	32 A	1000 mm	M40
5P PE CU60A TB	5	Kupferschiene	60 A	1000 mm	M40
5P PE CU100A TB	5	Kupferschiene	100 A	1000 mm	M63
5P PE CU125A TB	5	Kupferschiene	125 A	1000 mm	M63
5P PH ST32A TB	5	Stahlschiene	32 A	1000 mm	M40
5P PH CU60A TB	5	Kupferschiene	60 A	1000 mm	M40
5P PH CU100A TB	5	Kupferschiene	100 A	1000 mm	M63
5P PH CU125A TB	5	Kupferschiene	125 A	1000 mm	M63
