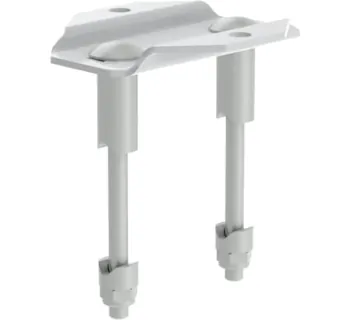

Wampfler Schienenhalter für 4kt-Schienen
Die Schienenhalter für 4kt-Schienen von Conductix-Wampfler ermöglichen die fachgerechte Befestigung von 4kt-Schienen an Decken-/Wandkonstruktionen oder über Spannarme und sichern so eine saubere Laufbahn für Leitungswagen. Durch die Montage über Schienenhalter wird das Lichtraumprofil frei gehalten und die Lauffähigkeit des Systems zuverlässig unterstützt.
- Saubere Schienenmontage ohne Einschränkung des Lichtraumprofils
- Varianten für Decken-/Wandmontage oder Spannarm
- Programmauswahl: 0270 (bis 125 kg) und 0280 (bis 250 kg)
- Werkstoffoptionen: Stahl, verzinkt oder Edelstahl (V4A)
- Systemschutz durch Vermeidung von Schraubenköpfen/Überständen im Laufbereich
- Reproduzierbare Montage mit Bohrvorrichtung (passendes Zubehör)
Die Schienenhalter für 4kt-Schienen von Conductix-Wampfler ermöglichen die fachgerechte Befestigung von 4kt-Schienen an Decken-/Wandkonstruktionen oder über Spannarme und sichern so eine saubere Laufbahn für Leitungswagen. Durch die Montage über Schienenhalter wird das Lichtraumprofil frei gehalten und die Lauffähigkeit des Systems zuverlässig unterstützt.
- Saubere Schienenmontage ohne Einschränkung des Lichtraumprofils
- Varianten für Decken-/Wandmontage oder Spannarm
- Programmauswahl: 0270 (bis 125 kg) und 0280 (bis 250 kg)
- Werkstoffoptionen: Stahl, verzinkt oder Edelstahl (V4A)
- Systemschutz durch Vermeidung von Schraubenköpfen/Überständen im Laufbereich
- Reproduzierbare Montage mit Bohrvorrichtung (passendes Zubehör)
Informationen: Schienenhalter für 4kt-Schienen
Die Schienenhalter dienen als mechanische Trage- und Befestigungselemente zur fachgerechten Montage von 4kt-Schienen (Vierkant-Schienen) an bauseits vorhandenen Decken- und Wandkonstruktionen oder – je nach Ausführung – an Spannarmen.
Ein direktes Befestigen der 4kt-Schienen durch Bohren und Anschrauben der Schiene ohne Schienenhalter soll vermieden werden, da Schraubenköpfe das Lichtraumprofil einschränken können und dadurch die Lauffähigkeit der Leitungswagen beeinträchtigt wird.
Einsatzbereiche
- Schleppkabel- und Leitungswagensysteme an Hallenkranen, Portalkrananlagen und Fördertechnik
- Energie- und Medienzuführung an fahrbaren Maschinen (z. B. Bearbeitungszentren, Handling-Systeme)
- Anlagen mit erhöhten Umwelteinflüssen, in denen passende Werkstoff-Varianten erforderlich sind
Unterschiede der Varianten
Die Auswahl erfolgt nach Montageart (Decken-/Wandmontage oder Spannarm) sowie nach dem benötigten Werkstoff. Zusätzlich unterscheiden sich die Ausführungen nach Programm (0270 oder 0280) und der daraus resultierenden max. Tragfähigkeit.
| Programm | Ausführung | Artikel-Nr. | Werkstoff | Max. Tragfähigkeit | Gewicht ca. | Hinweis |
|---|---|---|---|---|---|---|
| 0270 | für Deckenmontage | 027220 | Stahl, verzinkt | 125 kg | 0.14 kg | Montage an Decken-/Wandkonstruktionen |
| 0270 | für Deckenmontage (V4A) | 027420 | Edelstahl (V4A) | 125 kg | 0.14 kg | Für korrosivere Umgebungen geeignet |
| 0270 | für Spannarm | 027222 | Stahl, verzinkt | 125 kg | 0.14 kg | für Spannarm 30 x 32 x 2 und 40 x 40 x 2.5 mm |
| 0270 | für Spannarm (V4A) | 027422 | Edelstahl (V4A) | 125 kg | 0.14 kg | für Spannarm 30 x 32 x 2 und 40 x 40 x 2.5 mm |
| 0280 | für Deckenmontage | 028120 | Stahl, verzinkt | 250 kg | 0.33 kg | Montage an Decken-/Wandkonstruktionen |
| 0280 | für Spannarm | 028121 | Stahl, verzinkt | 250 kg | 0.33 kg | für Spannarm 40 x 40 x 2.5 mm |
Montagehinweise

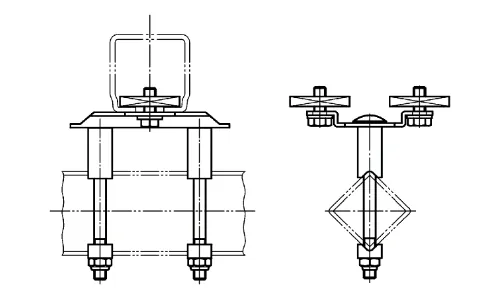

- Zum Verbohren der Schienenhalter mit der Schiene wird eine Bohrvorrichtung verwendet: 1. Bohrung anzeichnen, mit Bohrvorrichtung bohren, anschließend die Bohrvorrichtung um den Mittenabstand zur zweiten Bohrung versetzen.
- Bei Spannarm-Montage ist zu beachten: Der Abstand zwischen Außenkante des Spannarms und der Schienenmitte muss mindestens 60 mm betragen.
Sicherheitsaspekte
- Direkte Schienenmontage ohne Schienenhalter (Bohren/Anschrauben der Schiene) vermeiden, da dies das Lichtraumprofil beeinträchtigen kann und die Lauffähigkeit der Leitungswagen gefährdet.
- Schraubenköpfe, Überstände und Störstellen sind zu vermeiden, damit Leitungswagen auf den Laufflächen kontrolliert und ohne Blockieren laufen können.
- Die Ausführung passend zur Umgebung wählen: Stahl, verzinkt bzw. Edelstahl (V4A) entsprechend den Einsatzbedingungen.
Passende Artikel/Zubehör
- 4kt-Schiene als Trägerprofil für Leitungswagen und Schleppkabel
- Schienenverbinder für bündiges, versatzloses Stoßen und Verbinden von Schienenprofilen
- Bohrvorrichtung zur reproduzierbaren Ausrichtung des Bohrbilds an der 4kt-Schiene
- Endanschlag 0270 zur Fahrtwegbegrenzung und definierten Endlage der Leitungswagen
- Verschlusskappe zum Verschließen der Schienenenden (Schutz vor Schmutz/Feuchtigkeit)
