Wampfler Ideal-Steuerwagen mit Klemmkasten
Der Ideal-Steuerwagen mit Klemmkasten (Programm 0270) verbindet schienengeführtes Schleppkabel als Flachleitung mit dem hängenden Steuerkabel als Rundkabel und ermöglicht eine geordnete Verdrahtung über die integrierte Kabelleiste. Er ist in 16 + PE oder 24 + PE erhältlich und ausgelegt für 400 V, 16 A sowie IP55 nach DIN 40050.
- Klemmkasten aus Kunststoff für Flachleitungen
- Kabelleiste für saubere Verdrahtung und vereinfachte Fehlersuche
- Zugentlastung möglich durch vorinstallierte Ösen am Kabelausgang
- Varianten: 16 + PE oder 24 + PE
- Elektrische Daten: 400 V, 16 A
- Schutzart: IP55 nach DIN 40050
- Schraubanschluss bis 2.5 mm²
Leitung
Artikel-Nr.:
Der Ideal-Steuerwagen mit Klemmkasten (Programm 0270) verbindet schienengeführtes Schleppkabel als Flachleitung mit dem hängenden Steuerkabel als Rundkabel und ermöglicht eine geordnete Verdrahtung über die integrierte Kabelleiste. Er ist in 16 + PE oder 24 + PE erhältlich und ausgelegt für 400 V, 16 A sowie IP55 nach DIN 40050.
- Klemmkasten aus Kunststoff für Flachleitungen
- Kabelleiste für saubere Verdrahtung und vereinfachte Fehlersuche
- Zugentlastung möglich durch vorinstallierte Ösen am Kabelausgang
- Varianten: 16 + PE oder 24 + PE
- Elektrische Daten: 400 V, 16 A
- Schutzart: IP55 nach DIN 40050
- Schraubanschluss bis 2.5 mm²
Informationen: Ideal-Steuerwagen mit Klemmkasten
Der Ideal-Steuerwagen mit Klemmkasten aus Kunststoff für Flachleitungen bildet die Schnittstelle zwischen dem waagerecht schienengeführten Schleppkabel und dem herabhängenden Steuerkabel.
Das als Flachleitung geführte Schleppkabel trifft im Steuerwagen auf das Rundkabel der Steuerung. Eine Kabelleiste im Klemmkasten ermöglicht eine saubere Verdrahtung sowie eine vereinfachte Fehlersuche bei Kabelbruch.
Am Kabelausgang sind Ösen vorinstalliert, um eine Zugentlastung für das Steuerkabel anzubringen. Damit wird das herabhängende Steuerkabel im Betrieb besser gegen mechanische Belastungen abgesichert.
Einsatzbereiche
- Krananlagen und Hebezeuge mit mitfahrender Steuerung im Schleppkabel-System 0270
- Fördertechnik und verfahrbare Anlagenkomponenten mit schienengeführter Leitungsmitnahme
- Industrie- und Montagebereiche, in denen Steuerleitungen geordnet und zugentlastet geführt werden müssen
- Instandhaltung bei Nachrüstung/Erweiterung von Steuersträngen im System 0270
Unterschiede der Varianten
Die Varianten unterscheiden sich über die Polzahl (16 + PE bzw. 24 + PE) sowie über die zugeordneten Verschraubungen. Programm und Leitungsart sind identisch: Programm 0270, Flachkabel.
Sicherheitsaspekte & Normen
- Schutzart IP55 nach DIN 40050 (Schutz gegen Staub in schädigender Menge und gegen Strahlwasser).
- Zugentlastung: Vorinstallierte Ösen am Kabelausgang unterstützen die zugentlastete Führung des herabhängenden Steuerkabels.
Montage- / Betriebshinweise
- Der Steuerwagen verbindet Flachleitung (Schleppkabel) mit dem Rundkabel der Steuerung über den internen Klemmkasten.
- Die Kabelleiste im Klemmkasten ist für eine geordnete Verdrahtung ausgelegt und erleichtert Servicearbeiten.
- Eine Zugentlastung des Steuerkabels kann über die vorinstallierten Ösen realisiert werden.

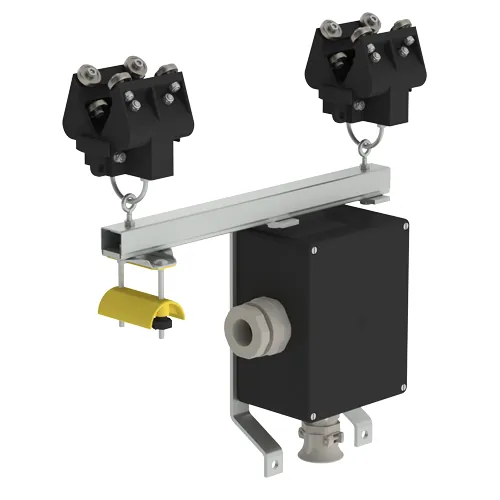

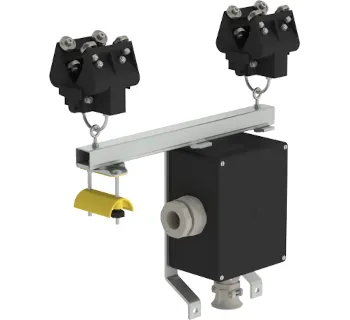

Produktabbildung
Technische Merkmale
| Merkmal | Angabe |
|---|---|
| Ausführung | Ideal-Steuerwagen mit Klemmkasten |
| Werkstoff Klemmkasten | Kunststoff |
| Programm | 0270 |
| Leitung | Flachkabel |
| Nennspannung | 400 V |
| Nennstrom | 16 A |
| Schutzart | IP55 nach DIN 40050 |
| Anschluss | Schraubanschluss 2.5 mm² |
| Funktion | Schnittstelle zwischen Schleppkabel und hängendem Steuerkabel |
| Service | Kabelleiste für saubere Verdrahtung und vereinfachte Fehlersuche |
| Zugentlastung | Vorinstallierte Ösen am Kabelausgang |
Technische Daten (Typenübersicht)
| Variante | Polzahl | Programm | Leitung | Gewicht | Artikel-Nr. | Verschraubungen |
|---|---|---|---|---|---|---|
| Ideal-Steuerwagen mit Klemmkasten | 16 + PE | 0270 | Flachkabel | ca. 5.46 kg | 027174-16 | 25x42 / 25x21 |
| Ideal-Steuerwagen mit Klemmkasten | 24 + PE | 0270 | Flachkabel | ca. 5.86 kg | 027174-24 | 25x42 / 32x29 |
Passende Artikel/Zubehör
- Ideal-Steuerwagen steckbar 0270 als alternative Ausführung mit Steckverbinder im Programm 0270
- Leitungswagen für System 0270 zur geordneten Mitführung von Leitungen im Fahrweg
- Schienenhalter für 4kt-Schienen als Befestigungskomponenten der Systemschiene
- Leitungswagen mit Kugelgelenk für System 0270 als alternative Wagen-Ausführung
- Leitungswagen aus Kunststoff für System 0270 als alternative Materialausführung
Variantenübersicht für Programm 0270 (Flachkabel, 16/24 + PE).
