Wampfler Leitungswagen leichte Baureihe

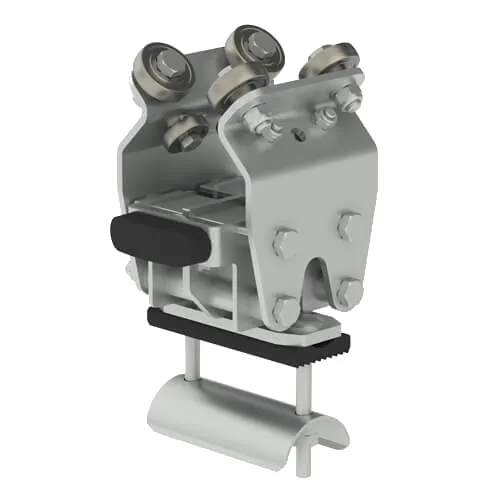

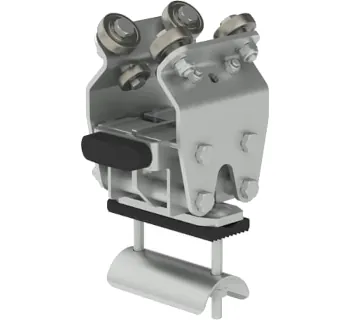

Der Leitungswagen der leichten Baureihe im Programm 0270 ist ein Wagen für Flachkabel in Vierkant-Schienen-Leitungswagensystemen und sorgt für eine geordnete, wiederholgenaue Leitungsführung entlang des Fahrwegs. Die Ausführung ist auf den Einsatz in Schleppkabelanlagen ausgelegt, bei denen Leitungen über einen Wagenverband sicher mitgeführt werden.

Der Wagenkörper ist aus Stahl gefertigt und verzinkt; die Laufrollen sind verzinkt und kugelgelagert, die Kugellager sind mit Stahldichtscheiben 2Z abgedichtet. Einseitige Anschlagpuffer in Fahrtrichtung unterstützen einen gedämpften Lauf im Wagenverband.

Einsatzbereiche

Leitungswagen dieser Baureihe werden in Schleppkabelsystemen eingesetzt, um Energie- und Steuerleitungen an bewegten Verbrauchern sicher zuzuführen. Typische Anwendungen sind Krananlagen, Fördertechnik, Intralogistik sowie verfahrbare Maschinen- und Anlagenkomponenten mit definierten Fahrwegen.

Das Schleppkabel-System 0270 ist besonders geeignet, wenn Kurven durchfahren werden müssen oder längere Strecken anstehen: Die Wagen laufen auf einer geneigten Vierkant-Schiene, wodurch Reibwerte reduziert werden können und die Wagen das Profil umgreifen.

Unterschiede der Varianten

Die Varianten unterscheiden sich über die Ausführung der Kabelauflage und den zulässigen Klemmbereich. Dadurch kann der Leitungswagen passend zur vorgesehenen Flachkabel-Ausführung ausgewählt werden.

Sicherheitsaspekte & Betriebshinweise

• Tragfähigkeit einhalten: Der Leitungswagen ist in der leichten Baureihe für 20 kg ausgelegt; die Systemauslegung (Leitungsgewicht, Wagenanzahl, Fahrprofil) ist entsprechend zu dimensionieren.
• Puffer-Anordnung: Leitungswagen mit einseitigem Gummipuffer sind so auszurichten, dass sich immer mindestens ein Gummipuffer zwischen zwei benachbarten Leitungswagen befindet.
• Ex-Bereiche: Für Ex-geschützte Bereiche sind spezielle Systemausführungen (z. B. ATEX) zu verwenden; hierfür dürfen ausschließlich die dafür vorgesehenen Komponenten eingesetzt werden.

Montagehinweise

Die Leitungswagen werden stirnseitig in die Laufbahnschiene eingeschoben und sind ab Werk für das entsprechende Laufbahnprofil eingestellt. Eine nachträgliche Anpassung ist nicht notwendig; für einen störungsfreien Lauf sind Schienenstöße bündig und versatzfrei auszuführen und der Fahrweg mit passenden Endkomponenten zu begrenzen.

Technische Merkmale

• Programm: 0270
• Baureihe: leichte Baureihe
• Leitung: Flachkabel
• Tragfähigkeit: 20 kg
• Wagenkörper / Auflage: Stahl, verzinkt
• Laufrollen: kugelgelagert, verzinkt
• Lagerabdichtung: Stahldichtscheiben 2Z
• Anschlagpuffer: einseitig in Fahrtrichtung

Passende Artikel/Zubehör

• Mitnehmerwagen leichte Bauart – Mitnahme des Wagenverbandes im System 0270
• Endklemme für Stahlwagen – Fixpunkt für den Leitungsanfang am Schienenbeginn
• Endanschlag 0270 – Fahrwegbegrenzung mit Gummipuffern (Auswahl nach Wagenbauform)
• 4kt-Schiene – Laufbahn für Kurven- und Ringsysteme im Programm 0270
• Schienenhalter – Befestigung der Vierkant-Schiene an der Tragekonstruktion
• Schienenverbinder – versatzloses, bündiges Stoßen der Schienenenden
