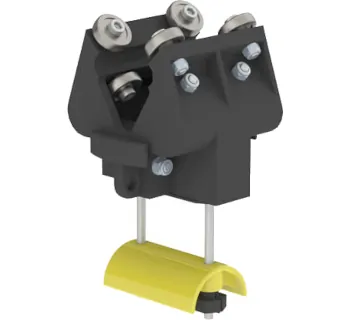

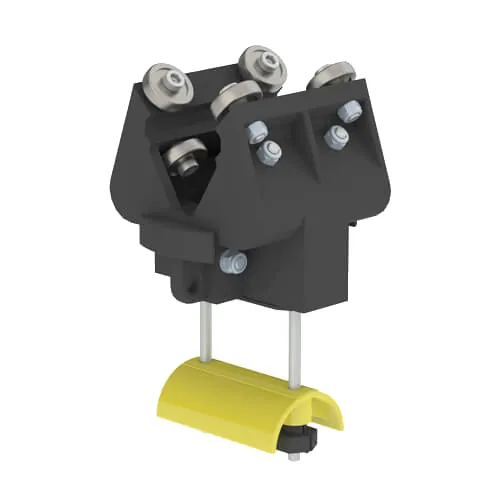

Wampfler Leitungswagen für 0270 aus Kunststoff

Der Leitungswagen für das Programm 0270 ist für die geordnete Mitführung von Leitungen in einem Vierkantschienen-Leitungswagensystem ausgelegt und bildet als Kunststoff-Ausführung eine günstige Alternative innerhalb des Programms. Im Standard sind kugelgelagerte, verzinkte Laufrollen und eine Leitungsauflage aus Kunststoff vorgesehen.

Für Anwendungen mit erhöhten Anforderungen an Korrosions- und Medienbeständigkeit sind Varianten in Edelstahl (V4A) sowie mit säurefestem Kunststoff verfügbar. Je nach Biegesteifigkeit der mitzuführenden Leitung kann die Ausführung mit schmaler oder breiter Kabelauflage ausgestattet werden.

Einsatzbereiche

Der Leitungswagen wird typischerweise in Schleppkabelanlagen eingesetzt, um Leitungen entlang einer festen Laufbahn sauber zu führen und definierte Bewegungswege abzubilden.

• Kran- und Hebezeugtechnik (z. B. Energie- und Steuerleitungen an verfahrbaren Einheiten)
• Förder- und Intralogistik (z. B. verfahrbare Wagen/Portale mit Leitungspaketen)
• Maschinen- und Anlagenbau (z. B. bewegte Achsen mit definierter Leitungsführung)
• Industrieumgebungen innen/außen – je nach gewählter Materialvariante

Varianten & Ausführungsunterschiede

Die Auswahl richtet sich nach Umgebungsbedingungen und Leitungscharakteristik (u. a. Biegesteifigkeit und benötigte Kabelauflagenbreite).

Ausführung	Merkmale	Hinweis zur Auswahl
Standard	Kunststoff-Wagenkörper, kugelgelagerte Laufrollen, verzinkt	Für typische Industrieanwendungen im Programm 0270
Korrosionsbeständig	Edelstahl (V4A) bzw. säurefester Kunststoff (je nach Variante)	Für anspruchsvollere Umgebungen (z. B. Feuchte, korrosive Atmosphären)
Kabelauflage	schmal oder breit konfigurierbar	Abhängig von Biegesteifigkeit und Aufbau des Leitungspakets

Technische Merkmale

Die Leitungswagen sind für das Programm 0270 ausgelegt und besitzen eine Tragfähigkeit von 16 kg. Die Laufrollen sind kugelgelagert und verzinkt; als Ausführung ist Deckscheibe ZZ angegeben.

Artikelübersicht (Bestell-/Artikelnummern)

Die folgenden Bestellnummern sind für Leitungswagen dieser Bauart (Programm 0270) angegeben – jeweils als Standardreihe sowie als Edelstahl-/säurefeste Ausführung.

Sicherheitsaspekte & Hinweise

• Die Auswahl der Kabelauflage (schmal/breit) sollte so erfolgen, dass Leitungen mit ihrem Mindestbiegeradius sicher geführt werden und keine unzulässigen Knickstellen entstehen.
• Für korrosive Umgebungen ist die Verwendung der V4A-/säurefesten Ausführung sinnvoll, um die Beständigkeit der Komponenten im Betrieb zu erhöhen.
• Für Anwendungen in explosionsgefährdeten Bereichen sind ATEX-spezifische Systemunterlagen zu beachten (sofern die Anlage/Komponenten entsprechend ausgelegt werden).

Passende Artikel/Zubehör (praxisrelevant)

• Mitnehmerwagen (zum definierten Mitnehmen des Schleppverbandes im System 0270)
• Leitungswagen mit Kugelgelenk (für Rundleitungen/Schläuche mit passenden Leitungshaltern)
• Mitnehmerwagen mit Kugelgelenk (für Rundleitungen/Schläuche, mit Leitungshalter-Montage)
• Endklemmen und Endanschläge (zur sicheren Begrenzung und Fixierung im Schienensystem)
• 4kt-Schienen & Zubehör (Schienenverbinder, Schienenhalter, Bohrvorrichtung, Verschlusskappen)
