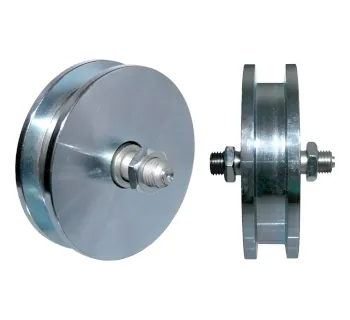

CAH Heiderich Laufrolle mit Achse 1400
Die Laufrolle 1400 ist eine verzinkte Stahlrolle mit Präzisions-Kugellager, entwickelt für untenlaufende, elektrisch betriebene Schiebetore. Sie wird komplett mit Achse aus blankgezogenem Rundstahl geliefert, die über einen Druckschmiernippel zur einfachen Nachschmierung verfügt. Je nach Ausführung deckt sie Rollenaußen-Ø von 100–160 mm ab und erreicht Tragfähigkeiten bis 500 kg.
- Verzinkter Stahl für hohe Korrosionsbeständigkeit
- Präzisions-Kugellager für ruhigen, langlebigen Lauf
- Achse mit Schmiernippel für wartungsfreundliche Nachschmierung
- Tragfähigkeit bis 500 kg (größenabhängig)
- Ideal für untenlaufende Schiebetore
- Alle Maße in mm für einfache Integration
Die Laufrolle 1400 ist eine verzinkte Stahlrolle mit Präzisions-Kugellager, entwickelt für untenlaufende, elektrisch betriebene Schiebetore. Sie wird komplett mit Achse aus blankgezogenem Rundstahl geliefert, die über einen Druckschmiernippel zur einfachen Nachschmierung verfügt. Je nach Ausführung deckt sie Rollenaußen-Ø von 100–160 mm ab und erreicht Tragfähigkeiten bis 500 kg.
- Verzinkter Stahl für hohe Korrosionsbeständigkeit
- Präzisions-Kugellager für ruhigen, langlebigen Lauf
- Achse mit Schmiernippel für wartungsfreundliche Nachschmierung
- Tragfähigkeit bis 500 kg (größenabhängig)
- Ideal für untenlaufende Schiebetore
- Alle Maße in mm für einfache Integration
Informationen: Laufrolle mit Achse 1400
Die Laufrollen mit Achse Nr. 1400 wurden speziell für elektrisch angetriebene, untenlaufende Schiebetore entwickelt und bestehen aus verzinktem Stahl mit einem Präzisions-Rillenkugellager für ruhigen, geräuscharmen Dauerbetrieb.
Die mitgelieferte Achse aus blankgezogenem Rundstahl ist mit einem Druckschmiernippel ausgestattet und ermöglicht eine gezielte Nachschmierung der Lagerstelle, wodurch sich Wartungsaufwand und Verschleiß deutlich reduzieren.
Die Baureihe umfasst Rollenaußen-Durchmesser von 100–160 mm, Gewindestärken M14 bzw. M20 sowie Tragfähigkeiten bis 500 kg pro Rolle und ist als Ersatz- bzw. Ergänzungskomponente zur Schiebetorrolle Nr. 630 ausgelegt.
Einsatzbereiche
- Laufrolle für elektrisch angetriebene, untenlaufende Schiebetore aus Stahl
- Führungs- und Lastabtragungsrolle in Toranlagen im Industrie- und Gewerbebereich
- Nachrüstung und Instandsetzung bestehender Schiebetor-Systeme mit Schiebetorrolle 630
- Führungsrollen für Hofanlagen, Hallentore und andere bodengeführte Torlösungen
- Einsatz in Anwendungen mit moderaten bis hohen Radiallasten und hohen Lastwechselzahlen
Merkmale & Vorteile
- Verzinkter Stahl für hohe Festigkeit und zuverlässigen Korrosionsschutz
- Integriertes Präzisions-Rillenkugellager für exakten Rundlauf und geringen Rollwiderstand
- Achse aus blankgezogenem Rundstahl mit Druckschmiernippel – wartungsfreundliche Schmierung
- Als Ersatzlaufrolle passend zur Schiebetorrolle Nr. 630
- Tragfähigkeit bis 500 kg pro Rolle (größenabhängig)
- Kompakte Bauform mit abgestimmten Maßreihen für einfachen Austausch und Einbau
- Alle Abmessungen in mm – klare Planungs- und Konstruktionsgrundlage
Technische Daten Laufrolle mit Achse 1400 (Überblick)
| Merkmal | Wert / Beschreibung |
|---|---|
| Bauart | Laufrolle mit Achse Nr. 1400 für untenlaufende, motorisierte Schiebetore |
| Werkstoff Rolle | Stahl, galvanisch verzinkt |
| Achse | Aus blankgezogenem Rundstahl mit Druckschmiernippel |
| Lagerung | Ein Präzisions-Rillenkugellager (fettgeschmiert) |
| Rollenaußen-Durchmesser D | 100 mm, 120 mm, 140 mm, 160 mm |
| Gewindestärke | M14 (D 100 / 120), M20 (D 140 / 160) |
| Tragfähigkeit | 200 kg, 270 kg, 400 kg, 500 kg (größenabhängig) |
| Gewicht | Ca. 1.42 kg, 2.28 kg, 3.24 kg, 4.59 kg |
| Kombination | Als Ersatzrolle passend zur Schiebetorrolle Nr. 630 |
| Maßeinheit | Alle Abmessungen in Millimetern (mm) |
Größenübersicht Laufrolle mit Achse 1400
| D Rollen-Ø |
K | a | b | c | e | f | g | h | i | m | Gewindestärke | Tragfähigkeit | Gewicht ca. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 mm | 15 mm | 14 mm | 17 mm | 10 mm | 28 mm | 32 mm | 80 mm | 16 mm | 8 mm | 13 mm | M14 | 200 kg | 1.42 kg |
| 120 mm | 15 mm | 14 mm | 17 mm | 10 mm | 30 mm | 35 mm | 85 mm | 16 mm | 8 mm | 13 mm | M14 | 270 kg | 2.28 kg |
| 140 mm | 20 mm | 14 mm | 17 mm | 10 mm | 30 mm | 35 mm | 90 mm | 17 mm | 9 mm | 13 mm | M20 | 400 kg | 3.24 kg |
| 160 mm | 20 mm | 14 mm | 17 mm | 10 mm | 32 mm | 40 mm | 95 mm | 17 mm | 9 mm | 13 mm | M20 | 500 kg | 4.59 kg |
Maßbuchstaben gemäß Konstruktionszeichnung Laufrollen mit Achse 1400; alle Maße in mm.
Hinweise zur Auswahl und Anwendung
- Laufrolle nach erforderlicher Tragfähigkeit und verfügbarem Rollen-Ø auswählen.
- Gewindestärke, Längenmaße und Einbauraum mit der vorhandenen Torkonstruktion abgleichen.
- Zur Sicherstellung eines gleichmäßigen Laufs Druckschmiernippel regelmäßig zum Nachschmieren nutzen.
- Vor Inbetriebnahme Rolle, Kugellager und Achse auf Beschädigungen und festen Sitz prüfen.
- Nur innerhalb der angegebenen Lastgrenzen und entsprechend den Herstellerangaben betreiben.
Abmessungen Laufrolle mit Achse 1400
| Laufrolle mit Achse 1400 | Rollenaußen-Ø (mm) | D (mm) | K (mm) | a (mm) | b (mm) | c (mm) | e (mm) | f (mm) | g (mm) | h (mm) | i (mm) | m (mm) | Gewindestärke (mm) | Tragfähigkeit (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
