CAH Heiderich Stahl-Führungsrollen 597

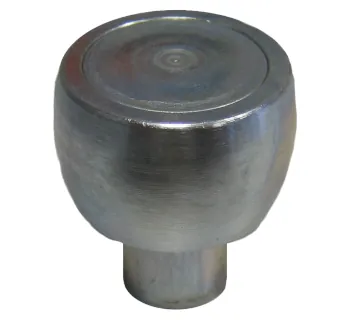

Die CAH Heiderich Stahl-Führungsrollen 597 sind verzinkte Stahl-Führungsrollen mit wassergeschützten Präzisions-Rillenkugellagern für einen leisen und verschleißarmen Lauf, ausgelegt zum festen Anschweißen. Die Baureihe umfasst mehrere Nenngrößen mit unterschiedlichem Rollenaußen-Ø und Tragfähigkeit bis 2000 kg (je Variante).
- Stahl, verzinkt für hohe Robustheit und Korrosionsschutz
- Wassergeschützte Präzisions-Rillenkugellager für dauerhaften Betrieb
- Leiser und verschleißarmer Lauf durch Kugellagerung
- Zum Anschweißen für dauerhafte, stabile Montage
- Mehrere Nenngrößen für unterschiedliche Einbausituationen
- Tragfähigkeit bis 2000 kg (je Variante)
- Passende Alternativen innerhalb der Marke: Stahl-Führungsrolle 595, Lose Führungsrolle 218, Niro-Führungsrollen 1398
Die CAH Heiderich Stahl-Führungsrollen 597 sind verzinkte Stahl-Führungsrollen mit wassergeschützten Präzisions-Rillenkugellagern für einen leisen und verschleißarmen Lauf, ausgelegt zum festen Anschweißen. Die Baureihe umfasst mehrere Nenngrößen mit unterschiedlichem Rollenaußen-Ø und Tragfähigkeit bis 2000 kg (je Variante).
- Stahl, verzinkt für hohe Robustheit und Korrosionsschutz
- Wassergeschützte Präzisions-Rillenkugellager für dauerhaften Betrieb
- Leiser und verschleißarmer Lauf durch Kugellagerung
- Zum Anschweißen für dauerhafte, stabile Montage
- Mehrere Nenngrößen für unterschiedliche Einbausituationen
- Tragfähigkeit bis 2000 kg (je Variante)
- Passende Alternativen innerhalb der Marke: Stahl-Führungsrolle 595, Lose Führungsrolle 218, Niro-Führungsrollen 1398
Informationen: Stahl-Führungsrollen 597
Die CAH Heiderich Stahl-Führungsrollen 597 sind robuste Führungsrollen für industrielle Führungssysteme mit hoher Belastung. Sie werden fest angeschweißt und bieten durch die Ausführung aus Stahl, verzinkt eine dauerhafte, korrosionsbeständige Lösung – besonders für den Außeneinsatz oder bewegte Maschinenbauteile.
Integrierte, wassergeschützte Präzisions-Rillenkugellager ermöglichen einen leisen, verschleißarmen Lauf auch bei intensiver Nutzung. Typische Anwendungen sind Schiebetore, Führungsschienen und Maschinenführungen.
Einsatzbereiche
- Schiebetore und Torsysteme: stabile Führung bei hoher Beanspruchung
- Führungsschienen: präzise Spurführung in Industrieanlagen
- Anlagenbau und Maschinenführungen: belastbare Rollenführung für bewegte Baugruppen
- Außenanwendungen: korrosionsbeständige, wassergeschützte Lagerung
Varianten & Unterschiede
Die Baureihe umfasst mehrere Nenngrößen mit unterschiedlichem Rollenaußen-Ø und variierenden Abmessungen. Je nach Ausführung ändern sich Breite (b), Bohrung/Ø (d), Höhe (h), Tragfähigkeit sowie das Gewicht.
Sicherheitsaspekte
- Die Auslegung muss zur Anwendung passen: Tragfähigkeit der gewählten Nenngröße berücksichtigen.
- Für einen sicheren Lauf: korrekte Ausrichtung in der Führung und ausreichende Schweißnaht-/Bauteilfestigkeit der Aufnahme.
Technische Daten (Typenübersicht)
| Variante | Rollenaußen-Ø | Lagerung | Montageart | Werkstoff | Tragfähigkeit | Gewicht ca. | Artikel-Nr. |
|---|---|---|---|---|---|---|---|
| NG 48 | 48 mm | Kugellager | Anschweißen | Stahl, verzinkt | 200 kg | 0.47 kg | CAH-597-48 |
| NG 100 | 100 mm | Kugellager | Anschweißen | Stahl, verzinkt | 750 kg | 2.76 kg | CAH-597-100 |
| NG 115 | 115 mm | Kugellager | Anschweißen | Stahl, verzinkt | 2000 kg | 7.9 kg | CAH-597-115 |

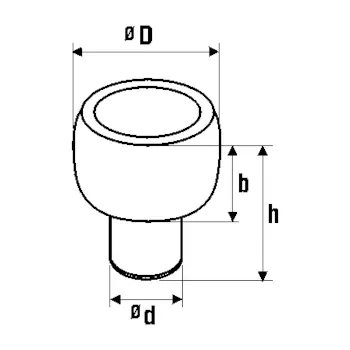

Abmessungen
| Variante | D | b | d | h | Tragfähigkeit |
|---|---|---|---|---|---|
| NG 48 | 48 mm | 30 mm | 25 mm | 60 mm | 200 kg |
| NG 100 | 100 mm | 40 mm | 40 mm | 90 mm | 750 kg |
| NG 115 | 115 mm | 60 mm | 60 mm | 120 mm | 2000 kg |
Passende Artikel/Zubehör
- CAH Heiderich Stahl-Führungsrolle 595 – alternative Stahl-Führungsrolle mit wassergeschütztem Kugellager
- CAH Heiderich Lose Führungsrolle 218 – verschraubbare Führungsrolle für Schiebetoranwendungen
- CAH Heiderich Niro-Führungsrollen 1398 – Edelstahl-Alternative für korrosive Umgebungen
